설명:

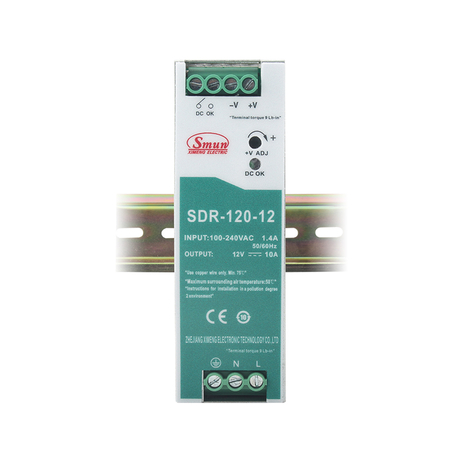

SDR-120 시리즈는 DIN 레일 장착형 스위치 전원 공급 장치로 산업 제어, 자동화 장비, 계측, 통신 장치, LED 조명 애플리케이션 등에 널리 사용됩니다. 주요 기능과 사양에 대한 개요는 다음과 같습니다.
모델 명칭: SDR-120 시리즈 내에서 특정 모델은 출력 전압에 따라 식별됩니다. 예를 들어 SDR-120-24는 24V 출력을 나타내고, SDR-120-12, SDR-120-36, SDR-120-48은 각각 12V, 36V, 48V 출력 전압을 나타냅니다.
출력 전력: 정격 출력 전력은 120W입니다.
입력 전압: 다양한 글로벌 주 전압 표준에 맞춰 일반적으로 85VAC~264VAC의 광범위한 AC 입력을 지원합니다.
효율성: 일반적으로 78% 이상의 높은 효율성을 제공하여 에너지 소비 및 운영 비용을 줄입니다.
보호 기능: 과부하, 단락 및 과열 보호 메커니즘을 갖추고 있어 전원 공급 장치와 지원하는 시스템 모두의 안전을 보장합니다.
PFC: 일부 모델에는 능동형 역률 보정(PFC)이 포함되어 에너지 활용도를 높이고 그리드 오염을 최소화하며 엄격한 EMC 요구 사항을 준수합니다.
크기 및 설치: 표준 DIN 레일 장착을 활용하여 공간이 제한된 제어 캐비닛에 쉽게 설치할 수 있도록 슬림한 프로파일로 설계되었습니다.
인증: CE 등 여러 국제 안전 인증을 획득하여 제품 품질과 안전성을 보장합니다.
산업 자동화 제어 시스템용 전원 공급 장치입니다.
계측기, 센서 및 액추에이터에 전원을 공급합니다.
LED 조명 구동 전원 솔루션.
통신 및 네트워킹 장비에 필요한 전력.
보안 및 감시 시스템의 전력 요구 사항.
명세서:
| 모델 | SDR-120-12 | SDR-120-24 | SDR-120-48 | |
| 산출 | DC 전압 | 12V | 24V | 48V |
| 현재 범위 | 0-10A | 0-5A | 0-2.5A | |
| 정격 출력 | 120W | 120W | 120W | |
| 리플 노이즈(최대) | 100mVp-p | 120mVp-p | 150mVp-p | |
| 전압 조정 범위 | 12-14V | 24-28V | 48-55V | |
| 전압 허용 오차 | ±1.0% | ±1.0% | ±1.0% | |
| 라인 규제 | ±0.5% | ±0.5% | ±0.5% | |
| 부하 조절 | ±1.0% | ±1.0% | ±1.0% | |
| 설정, 상승 시간 | 1500ms,60ms/230VAC 3000ms,60ms/115VAC(완전 부하) | |||
| 대기시간 | 20ms/230VAC 20ms/115VAC(풀부하) | |||
| 입력 | 전압 범위 | 88~264VAC 124~370VDC[AC/L(+),AC/N(-) 연결로 DC 입력 동작 가능] | ||
| 빈도 | 47~63Hz | |||
| 능률 | 85% | 88% | 90% | |
| 교류 전류 | 1.4A/115VAC 0.85A/230VAC | |||
| 돌입 전류 | 30A/115VAC 50A/230VAC | |||
| 누설 전류 | <1mA / 240VAC | |||
| 보호 | 초과 적재 | 일반적으로 정격 출력 전력의 110~150% 내에서 3초 이상 작동한 다음 o/p 전압을 차단하고 전원을 다시 켜서 복구합니다. | ||
| 150~170% 정격 전력, 3초 이내에 자동 복구 기능을 갖춘 정전류 제한, 3초 후 o/p 전압 차단, 복구를 위해 다시 전원 켜기 | ||||
| 과전압 | 14-17V | 29-33V | 56-65V | |
| 보호 유형: o/p 전압을 종료하고 복구하려면 전원을 다시 켜세요. | ||||
| 과열 | O/P 전압을 차단하고 온도가 내려간 후 회복되도록 전원을 다시 켜십시오. | |||
| 환경 | 작동 온도 | -30~ +70℃ (SMUN 데이터 시트의 경감 곡선 참조) | ||
| 작동 습도 | 20 ~ 95% RH 비응축 | |||
| 보관 온도.습도 | -40 ~ +85℃, 10 ~ 95%RH | |||
| 온도계수 | ±0.03%/℃ (0 ~ 50℃) | |||
| 진동 | 구성요소: 10~500Hz,2G 10분/1사이클, 60분 각각 X, Y, Z 축을 따라; 장착: 규정 준수 IEC60068-2-6 | |||
| 안전 | 안전 표준 | Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 승인(BS EN/EN60204-1 충족) | ||
| 내전압 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 절연 저항 | I/PO/P, I/P-FG, O/P-FG:>100M 옴 / 500VDC/25℃/70% RH | |||
| EMC 방출 | BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 클래스 A 준수 | |||
| EMC 내성 | BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), 중공업 수준, 기준 준수 A, EAC TP TC 020 | |||
| 기타 | MTBF | 292.1천시 MIL-HDBK-217F(25℃) | ||
| 차원 | 40*125.2*113.5mm(길이*너비*높이) | |||
| 포장 | 0.67kg; 28개/15.3Kg/1.22CUFT | |||
| 메모 | 1. 특별히 언급되지 않은 모든 매개변수는 230VAC 입력, 정격 부하 및 주변 온도 25℃에서 측정되었습니다. 2. 리플 및 잡음은 0.1uf 및 47uf 병렬 커패시터로 종단 처리된 12인치 연선을 사용하여 20MHz 대역폭에서 측정됩니다. 3. 공차 : 설정 공차, 라인 조정 및 부하 조절이 포함됩니다. 4. 전원 공급 장치는 최종 장비에 설치되는 구성 요소로 간주됩니다. 최종 장비는 여전히 EMC 지침을 충족하는지 다시 확인해야 합니다. 5. 설치 간격 : 최대 전력으로 영구 부하 시 상단 40mm, 하단 20mm, 좌우 5mm를 권장합니다. 인접 장치가 열사일 경우 15mm의 간격을 권장합니다. 6. 낮은 입력 전압에서는 용량 감소가 필요할 수 있습니다. 자세한 내용은 경감 곡선을 확인하세요. 7.자세한 내용은 SMUN 고객센터로 문의해주세요. | |||
