설명:
NDR-75는 산업용 애플리케이션을 위해 특별히 설계된 DIN 레일 장착 스위치 모드 전원 공급 장치로 효율성, 신뢰성, 소형 및 설치 용이성이 특징입니다. 이 제품에 대한 자세한 개요는 다음과 같습니다.
전원 및 출력 전압:
NDR-75는 75W의 정격 출력 전력을 제공하고 12V, 24V 또는 48V의 단일 출력 DC 전압 옵션을 제공하여 다양한 장치의 다양한 전력 요구 사항을 충족합니다.
현재 용량:
다양한 출력 전압에 따라 최대 출력 전류는 각각 5A(12V 버전), 3.2A(24V 버전) 또는 1.5A(48V 버전)입니다. 이를 통해 연결된 부하에 안정적이고 충분한 DC 전원 공급이 보장됩니다.
DIN 레일 장착:
TS-35/7.5 또는 TS-35/15 표준 레일을 준수하는 DIN 레일 장착 구성으로 설계된 전원 공급 장치는 표준 전기 캐비닛 또는 제어 인클로저에 쉽게 고정할 수 있어 빠르고 체계적인 배선 및 유지 관리가 용이합니다.
넓은 입력 전압 범위:
전원 공급 장치는 90Vac ~ 264Vac의 입력 전압 범위를 지원하여 전압 변동이 심한 지역을 포함하여 다양한 글로벌 그리드 조건을 수용하고 다양한 전력 환경에서 안정적인 작동을 보장합니다.
능률:
스위치 모드 전원 공급 장치인 NDR-75는 일반적으로 높은 변환 효율(일반적으로 85% 이상)을 나타내어 작동 중 에너지 소비 및 열 손실을 줄이는 데 기여합니다.
컴팩트한 크기:
제품 치수는 매우 컴팩트하며 특히 두께가 32mm에 불과하여 특히 제한된 산업 장비 또는 제어 캐비닛에서 설치 공간을 절약하는 데 유리합니다.
보호 기능:
단락 보호(SCP), 과부하 보호(OLP), 과전압 보호(OVP) 및 과열 보호(OTP)와 같은 여러 내장 보호 메커니즘이 통합되어 전원 공급 장치 자체와 연결된 장비 모두의 안전을 보장합니다.
산업 등급 표준:
CCC 및 CE와 같은 엄격한 산업 등급 표준 및 인증을 준수함으로써 전원 공급 장치는 열악한 환경에서도 우수한 성능과 안전성을 유지합니다.
NDR-75 DIN 레일 스위치 모드 전원 공급 장치는 다음 분야에서 널리 사용됩니다.
산업 자동화:
PLC, 센서, 액추에이터, HMI, 소형 모터 드라이버 및 기타 산업용 제어 장치에 안정적인 전원을 공급합니다.
빌딩 자동화:
지능형 조명 제어 시스템, 보안 장비, HVAC 컨트롤러 및 기타 건물 자동화 장치에 전원을 공급합니다.
통신:
소형 스위치, 라우터, RTU, IoT 노드 및 기타 통신 인프라의 DC 전원 역할을 합니다.
보안 모니터링:
카메라, 경보 시스템, 액세스 제어 패널 및 기타 보안 시스템 구성 요소에 전원을 공급합니다.
테스트 및 측정:
실험실 장비, 데이터 수집 시스템, 휴대용 테스트 장비 등에 대한 전원 지원 제공
산업 생산 라인: 자동화된 생산 라인의 센서, 액추에이터, 컨트롤러 및 기타 장치에 전원을 공급하여 생산 라인의 원활한 작동을 보장합니다.
스마트 빌딩: 빌딩 자동화 시스템에 설치되어 조명 컨트롤러, 온도 조절기, 출입 통제 시스템 등에 안정적인 전력을 공급하여 지능형 빌딩 관리를 가능하게 합니다.
통신 기지국: 소규모 통신 기지국, 액세스 포인트의 전원 공급 장치 역할을 하여 통신 네트워크의 지속적이고 안정적인 작동을 보장합니다.
보안 시스템: 비디오 감시 시스템에 통합되어 카메라, 녹화 장치, 경보 제어 패널에 안정적인 전원을 공급하고 보안 시스템의 올바른 작동을 보장합니다.
실험실 장비: 실험실 테스트 장비, 분석 장비에 안정적이고 깨끗한 DC 전원을 공급하여 실험 결과의 정확성을 보장합니다.
명세서:

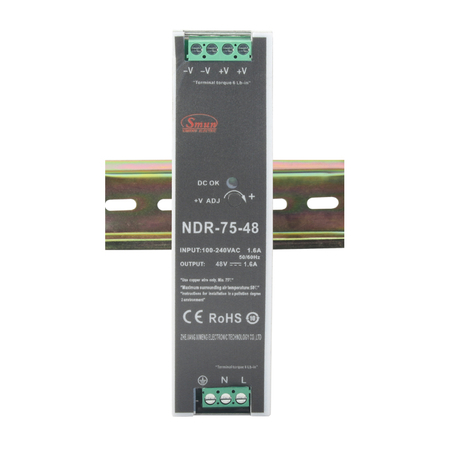

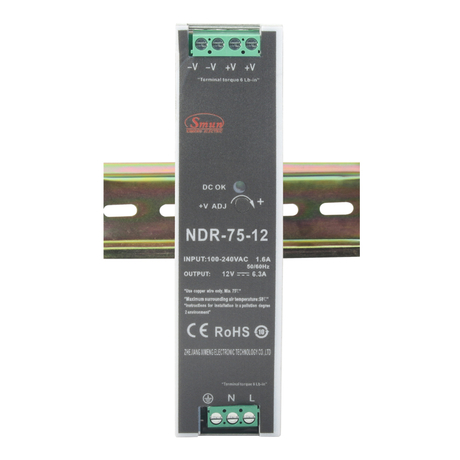

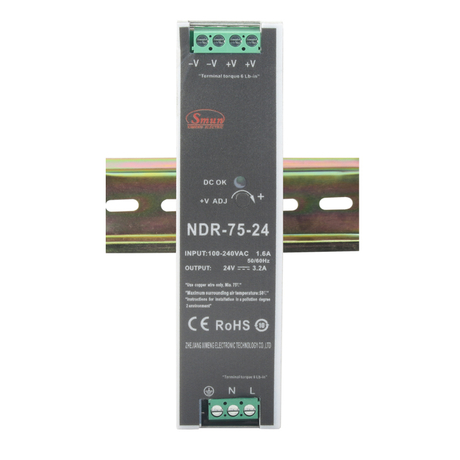

| 모델 | NDR-75-12 | NDR-75-24 | NDR-75-48 | |
| 산출 | DC 전압 | 12V | 24V | 48V |
| 현재 범위 | 0-6.3A | 0-3.2A | 0-1.6A | |
| 정격 출력 | 75.6W | 76.8W | 76.8W | |
| 리플 노이즈(최대) | 80mVp-p | 120mVp-p | 150mVp-p | |
| 전압 조정 범위 | 12-14V | 24-28V | 48-55V | |
| 전압 허용 오차 | ±2.0% | ±1.0% | ±1.0% | |
| 라인 규제 | ±0.5% | ±0.5% | ±0.5% | |
| 부하 조절 | ±1.0% | ±1.0% | ±1.0% | |
| 설정, 상승 시간 | 1200ms,60ms/230VAC 2000ms,60ms/115VAC(완전 부하) | |||
| 대기시간 | 60ms/230VAC 12ms/115VAC(풀부하) | |||
| 입력 | 전압 범위 | 90~264VAC 120~370VDC | ||
| 빈도 | 47~63Hz | |||
| 능률 | 85.5% | 87.5% | 88.5% | |
| 교류 전류 | 1.45A/115VAC 0.9A/230VAC | |||
| 돌입 전류 | 20A/115VAC 35A/230VAC | |||
| 누설 전류 | <1mA / 240VAC | |||
| 보호 | 초과 적재 | 정격 출력 전력 105 ~ 130% | ||
| 보호 유형: 정전류 제한, 오류 상태가 제거된 후 자동으로 복구 | ||||
| 과전압 | 14-17V | 29-33V | 56-65V | |
| 보호 유형 : O/P 전압을 차단하고 전원을 다시 켜서 복구 | ||||
| 과열 | O/P 전압을 차단하고 다시 전원을 켜서 수신하세요. | |||
| 환경 | 작동 온도 | -20~ +60℃ (SMUN 데이터 시트의 경감 곡선 참조) | ||
| 작동 습도 | 20 ~ 90% RH 비응축 | |||
| 보관 온도.습도 | -40 ~ +85℃, 10 ~ 95%RH | |||
| 온도계수 | ±0.03%/℃ (0 ~ 50℃) | |||
| 진동 | 구성요소: 10~500Hz,2G 10분/1사이클, 60분 각각 X, Y, Z 축을 따라; 장착: 규정 준수 IEC60068-2-6 | |||
| 안전 | 안전 표준 | Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 승인(BS EN/EN60204-1 충족) | ||
| 내전압 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 절연 저항 | I/PO/P, I/P-FG, O/P-FG:>100M 옴 / 500VDC/25℃/70% RH | |||
| EMC 방출 | BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 클래스 A 준수 | |||
| EMC 내성 | BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), 중공업 수준, 기준 준수 A, EAC TP TC 020 | |||
| 기타 | MTBF | ≥486.2K 시간 MIL-HDBK-217F(25℃) | ||
| 차원 | 32*125.2*102mm(길이*너비*높이) | |||
| 포장 | 0.51Kg; 28개/15.3Kg/1.22CUFT | |||
| 메모 | 1. 특별히 언급되지 않은 모든 매개변수는 230VAC 입력, 정격 부하 및 주변 온도 25℃에서 측정되었습니다. 2. 리플 및 잡음은 0.1uf 및 47uf 병렬 커패시터로 종단 처리된 12' 연선을 사용하여 20MHz 대역폭에서 측정됩니다. 3. 공차 : 설정 공차, 라인 조정 및 부하 조절이 포함됩니다. 4. 전원 공급 장치는 최종 장비에 설치되는 구성 요소로 간주됩니다. 최종 장비는 여전히 EMC 지침을 충족하는지 다시 확인해야 합니다. 5. 설치 간격 : 최대 전력으로 영구 부하 시 상단 40mm, 하단 20mm, 좌우 5mm를 권장합니다. 인접 장치가 열사일 경우 15mm의 간격을 권장합니다. 6. 낮은 입력 전압에서는 용량 감소가 필요할 수 있습니다. 자세한 내용은 경감 곡선을 확인하세요. 7.자세한 내용은 SMUN 고객센터로 문의해주세요. | |||
