SMV-75
SMUN
설명
SMV-75는 높은 습도, 먼지, 기름 및 진동이 심한 열악한 환경에서 작동할 수 있는 탁월한 기능을 갖춘 75W 산업용 AC/DC 전원 공급 장치입니다. 전체 시리즈는 알루미늄 케이스에 내장되어 있으며 전도성 실리콘으로 완전히 채워져 있습니다. 최첨단 설계 덕분에 작업 효율이 최대 85%에 달해 SMV-75가 자유 공기 대류 하에서 -10℃ ~ +60℃ 사이에서 완벽하게 작동할 수 있습니다. 금속 하우징 설계 및 IP67/IP65 침투 보호 수준을 통해 이 시리즈는 실내 및 실외 애플리케이션 모두에 적합합니다.
응용
옥외 통신 장비
옥외 전광판 및 광고판
석유 플랜트 또는 광산 샤프트 시설
LED 가로등
LED 하이베이 조명
포장 공간 조명
LED 낚시 램프
LED 온실 조명
| 모델 | SMV-75-12 | SMV-75-15 | SMV-75-24 | SMV-75-36 | SMV-75-48 | |
| 산출 | 직류 전압 | 12V | 15V | 24V | 36V | 48V |
| 정격전류 | 6.3A | 5A | 3.1A | 2.1A | 1.6A | |
| 현재 범위 | 0-6.3A | 0-5.0A | 0-3.1A | 0-2.1A | 0-1.6A | |
| 정격 출력 | 75W | 75W | 75W | 75W | 75W | |
| 리플&노이즈 | 50mVp-p | 50mVp-p | 80mVp-p | 100mVp-p | 100mVp-p | |
| 전압 허용 오차 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 라인 규제 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 부하 조절 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 설정, 상승 시간 | 200ms,50ms,30ms | |||||
| 유지 시간(일반) | 30ms/230VAC | |||||
| 입력 | 전압 범위 | 85~264VAC 또는 120~373VDC | ||||
| 빈도 | 47~63Hz | |||||
| 능률 | 82% | 82% | 84% | 84% | 85% | |
| 교류 전류 | 0.8A/230V | |||||
| 돌입 전류 | 콜드 스타트: 45A/230V | |||||
| 누설전류 | <1.5mA/240VAC | |||||
| 보호 | 초과 적재 | 정격 출력 전력 105%~135% 시작 과부하 보호 | ||||
| 보호 유형: 딸꾹질 모드, 오류 상태가 제거된 후 자동 복구 | ||||||
| 과전압 | 평가자 출력 전력 135%~150% 전압 보호에 시작 | |||||
| 보호 유형:o/p 전압을 차단하고 복구하려면 전원을 다시 켜세요. | ||||||
| 과열 | 트랜지스터 내부 노드의 온도가 105℃를 초과하면 과열 보호가 시작됩니다. | |||||
| 보호 유형:o/p 전압을 차단하고 복구하려면 전원을 다시 켜세요. | ||||||
| 환경 | 작동 온도 | -10℃~+60℃ | ||||
| 작동 습도 | 20-90%RH | |||||
| 보관 온도, 습도 | -20~+85℃, 20%-90%RH | |||||
| 온도계수 | ±0.03%℃(0-50℃) | |||||
| 진동 | 10 ~ 500Hz, 5G 12분/1주기, 72분 주기 X, Y, Z 축을 따라 각각 | |||||
| 안전 & EMC | 안전기준 | 준수: CE 및 GB4943.1 안전 표준 | ||||
| 내전압 | I/PO/P:1.5KVAC 1분 I/P-FG:1.5KVAC 1분 O/P-PG:0.5KVAC 1분 | |||||
| 절연 저항 | I/PO/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | |||||
| EMC 방출 | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
| EMC 내성 | EN 55032:2015/EN55035:2017/60950-1 | |||||
| 기타 | MTBF | ≥327.9K 시간 MIL-HDBK-217F(25℃) | ||||

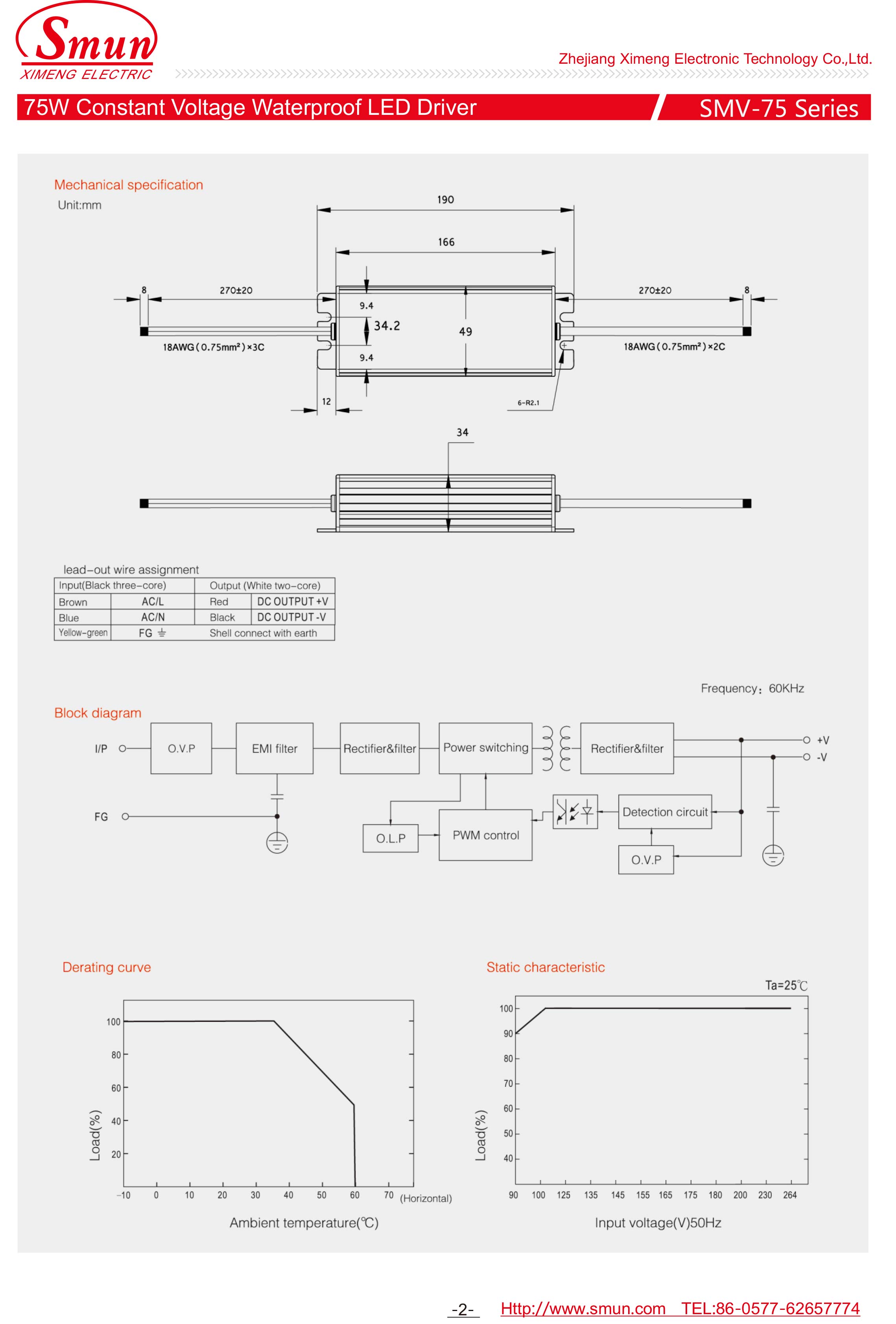

| 크기 | L190*W49*H34mm | |||||
| 포장 | 0.55KG | |||||
| 메모 | 1. 특별히 언급되지 않은 모든 매개변수는 230VAC 입력, 정격 부하 및 주변 온도 25℃에서 측정되었습니다. 2. 리플 및 잡음은 0.1uf 및 47uf 병렬 커패시터로 종단 처리된 12'연선을 사용하여 20MHz 대역폭에서 측정됩니다. 3. 공차: 설정 공차, 라인 조절 및 부하 조절이 포함됩니다. 4. 낮은 입력 전압에서는 출력 감소가 필요합니다. 자세한 내용은 경감 곡선을 참조하십시오. 5. 전원 공급 장치는 시스템 구성 요소의 일부로 간주되어야 합니다. 모든 EMC 테스트는 두께 1mm, 길이 360mm * 너비 360mm의 금속 철판 위에서 테스트 샘플을 테스트합니다. | |||||
