SDR
SMUN
설명:

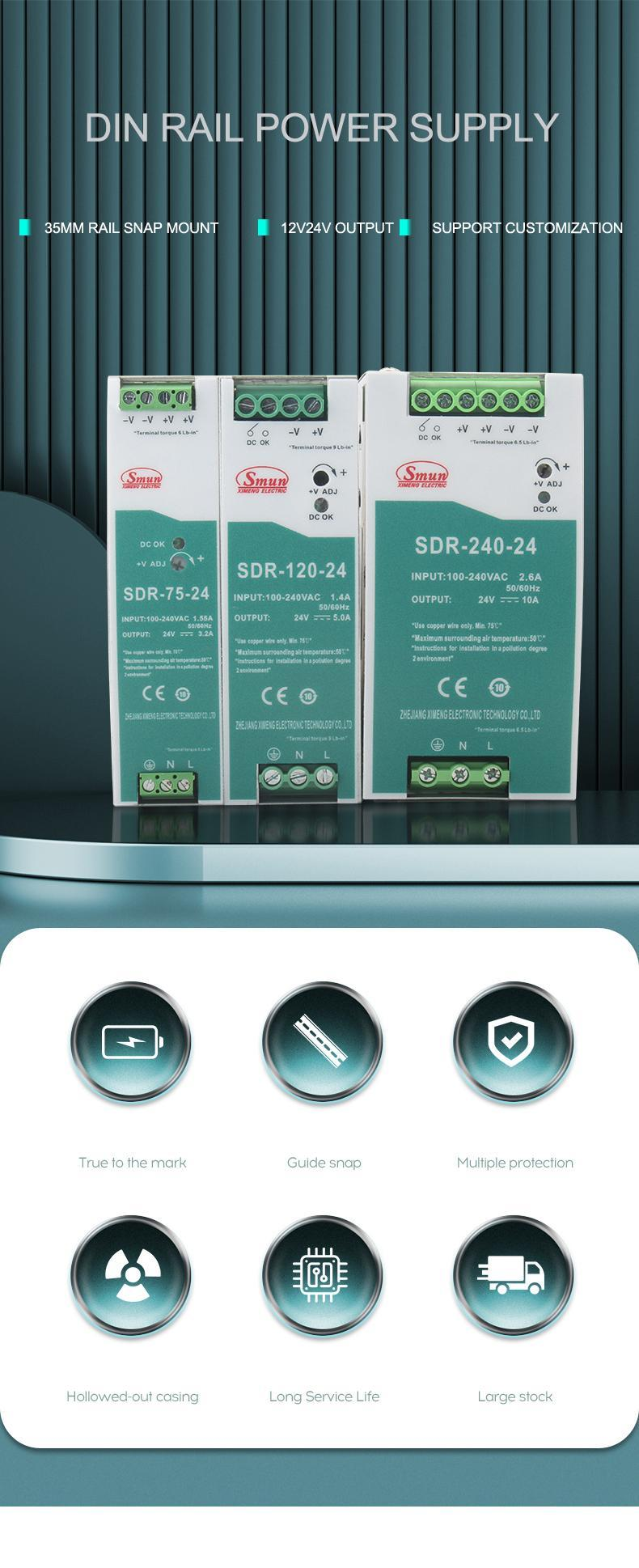

SDR 시리즈는 DIN 레일 장착형 스위치 전원 공급 장치로, 특히 산업 제어, 자동화 장비, 계측, 통신 장치 및 LED 조명 애플리케이션에 널리 사용됩니다. 주요 기능과 사양에 대한 개요는 다음과 같습니다.
| 시리즈 | 와트(W) | 입력(VAC) | 출력(VDC) | 크기(mm) | 보증기간(년) |
| SDR-75 | 75 | 90-264 | 12,24,48 | 32X125.2X102 | 3 |
| SDR-120 | 120 | 12,24,48 | 40X125.2X113.5 | ||
| SDR-240 | 240 | 24,48 | 63X125.2X113.5 | ||
| SDR-480 | 480 | 24,48 | 85.5X125.2X128.5 |
광범위한 입력 전압 : SDR 시리즈는 일반적으로 85-264VAC 또는 100-370VDC를 포괄하는 넓은 입력 전압 범위로 설계되어 다양한 글로벌 전기 표준에서 안정적으로 작동할 수 있으므로 다양성과 유연성이 향상됩니다.
고효율: 에너지 효율적인 전원 공급 장치인 SDR은 일반적으로 80% 이상의 변환 효율을 달성하며 일부 모델에서는 이보다 더 높습니다. 이는 에너지 소비를 줄일 뿐만 아니라 운영 비용과 환경에 미치는 영향도 줄여줍니다.
낮은 무부하 전력 소비: ErP Lot 6과 같은 표준을 준수하는 이러한 전원 공급 장치는 무부하 또는 저부하 시 전력 소모가 최소화되어 친환경 에너지 절약 요구 사항에 부합합니다.
포괄적인 보호 메커니즘: SDR-240은 단락 보호(SCP), 과전압 보호(OVP) 및 과부하 보호(OLP)와 같은 기본 보호 외에도 과열 보호(OTP) 기능을 갖추고 있어 비정상적인 조건에서 자동 출력 차단을 보장하여 손상을 방지할 수 있습니다.
국제 인증: 이러한 제품은 일반적으로 CE, TÜV 등 여러 국제 안전 인증을 통과하여 글로벌 시장 애플리케이션에 대한 제품 품질과 안전을 보장합니다.
조정 가능한 출력 전압: 일부 모델은 출력 전압 미세 조정을 제공하여 사용자가 특정 요구에 따라 전압 출력을 조정하여 유연성을 높일 수 있습니다.
산업 자동화: PLC 제어, 센서, 액추에이터 및 기타 산업 자동화 장비에 안정적인 DC 전원을 제공합니다.
보안 및 감시: CCTV 카메라, 출입 통제 시스템, 경보 시스템 및 기타 보안 장치에 전원을 공급하여 연중무휴 24시간 중단 없는 작동을 보장합니다.
LED 조명: 실내 및 실외 LED 조명 시스템, 특히 정전압 구동이 필요한 LED 스트립 및 고정 장치에 적합합니다.
통신 장비: 라우터, 스위치, 무선 액세스 포인트 및 기타 통신 인프라에 전원을 공급하여 데이터 전송 안정성을 보장합니다.
계측 및 제어 시스템: 다양한 측정 장비, 자동화 제어 시스템에 사용되며 컨트롤러, 디스플레이 등에 전원을 공급합니다.
의료 기기: 모든 SDR-240 모델이 의료 기기에 적합한 것은 아니지만 특정 인증 모델은 모니터링 장치 및 소규모 치료 장비와 같은 의료 기기의 보조 전원으로 사용할 수 있습니다.
명세서:
| 모델 | SDR-75-12 | SDR-75-24 | SDR-75-48 | |
| 산출 | DC 전압 | 12V | 24V | 48V |
| 현재 범위 | 0-6.3a | 0-3.2A | 0-1.6a | |
| 평가 된 전력 | 75.6W | 76.8W | 76.8W | |
| 잔물결 소음 (최대) | 100mvp-p | 120mvp-p | 150mvp-p | |
| 전압 조정 | 12-14V | 24-28V | 48-55V | |
| 전압 공차 | ± 1.0% | ± 1.0% | ± 1.0% | |
| 라인 규정 | ± 0.5% | ± 0.5% | ± 0.5% | |
| 로드 규정 | ± 1.0% | ± 1.0% | ± 1.0% | |
| 설정, 상승 시간 | 1500ms,60ms/230VAC 3000ms,60ms/115VAC(풀부하) | |||
| 시간을 보유하십시오 | 80ms/230VAC 20ms/115VAC(풀부하) | |||
| 입력 | 전압 범위 | 88 ~264VAC 124~370VDC[AC/L(+),AC/N(-) 연결로 DC 입력 동작 가능] | ||
| 빈도 | 47 ~ 63Hz | |||
| 능률 | 88.5% | 89% | 90% | |
| AC 전류 | 1.4A/115VAC 0.85A/230VAC | |||
| 무주한 큐렌트 | 30A/115VAC 50A/230VAC | |||
| 누설 전류 | <1ma / 240vac | |||
| 보호 | 초과 적재 | 일반적으로 110~150% 정격 출력 내에서 3초 이상 작동한 다음 o/p 전압을 차단하고 전원을 다시 켜서 복구합니다. | ||
| 150~170% 정격 전력, 3초 이내에 자동 복구 기능을 갖춘 정전류 제한, 3초 후 o/p 전압 차단, 복구를 위해 다시 전원 켜기 | ||||
| 과도한 전압 | 14-17V | 29-33V | 56-65V | |
| 보호 유형: o/p 전압을 종료하고 복구하려면 전원을 다시 켜세요. | ||||
| 과열 | O/P 전압을 차단하고 온도가 내려간 후 회복되도록 전원을 다시 켜십시오. | |||
| 환경 | 작업 온도 | -30 ~ +70 +(Smun의 데이터 시트로서 곡선을 Derating 곡선을 참조) | ||
| 작동하는 습도 | 20 ~ 95% RH 비 섭취 | |||
| 스토리지 온도 | -40 ~ +85 ℃, 10 ~ 95% RH | |||
| temp.coefficient | ± 0.03%/℃ (0 ~ 50 ℃) | |||
| 진동 | 구성 요소 ： 10 ~ 500Hz, 2G 10 분/1 사이클, 60 분. 각각 x, y, z 축을 따라; 장착 : 준수 IEC60068-2-6 | |||
| 안전 | 안전 표준 | Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 승인(BS EN/EN60204-1 충족) | ||
| 전압을 견딜 수 있습니다 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 격리 저항 | I/PO/P, I/P-FG, O/P-FG :> 100M OHMS/500VDC/25 ℃/70% RH | |||
| EMC 방출 | BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 클래스 A 준수 | |||
| EMC 면역 | BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), 중공업 수준, 기준 A,EAC TP TC 020 준수 | |||
| 기타 | MTBF | 479.8천시 MIL-HDBK-217F(25℃) | ||
| 차원 | 32*125.2*102mm(길이*너비*높이) | |||
| 포장 | 0.51Kg; 28개/15.3Kg/1.22CUFT | |||
| 메모 | 1. 특수하게 언급되지 않은 모든 매개 변수는 230VAC 입력, 정격 하중 및 25 °의 주변 온도로 측정됩니다. 2. 리플 및 노이즈는 0.1UF & 47UF 병렬 커패시터로 종료 된 12 '트위스트 쌍 와이어를 사용하여 대역폭 20MHz에서 측정됩니다. 3. 공차 : 설정 공차, 라인 조정 및 부하 조절이 포함됩니다. 4. 전원 공급 장치는 최종 장비에 설치 될 구성 요소로 간주됩니다. 최종 장비는 여전히 EMC 지침을 충족하도록 재확인되어야합니다. 5. 설치 간격 : 최대 전력으로 영구 부하 시 상단 40mm, 하단 20mm, 좌우 5mm를 권장합니다. 인접 장치가 열사일 경우 15mm의 간격을 권장합니다. 6. 낮은 입력 전압에서는 용량 감소가 필요할 수 있습니다. 자세한 내용은 경감 곡선을 확인하세요. 7. 자세한 내용은 Smun 고객 서비스와 연락을 취하십시오. | |||
| 모델 | SDR-120-12 | SDR-120-24 | SDR-120-48 | |
| 산출 | DC 전압 | 12V | 24V | 48V |
| 현재 범위 | 0-10A | 0-5A | 0-2.5a | |
| 평가 된 전력 | 120W | 120W | 120W | |
| 잔물결 소음 (최대) | 100mvp-p | 120mvp-p | 150mvp-p | |
| 전압 조정 | 12-14V | 24-28V | 48-55V | |
| 전압 공차 | ± 1.0% | ± 1.0% | ± 1.0% | |
| 라인 규정 | ± 0.5% | ± 0.5% | ± 0.5% | |
| 로드 규정 | ± 1.0% | ± 1.0% | ± 1.0% | |
| 설정, 상승 시간 | 1500ms,60ms/230VAC 3000ms,60ms/115VAC(풀부하) | |||
| 시간을 보유하십시오 | 20ms/230VAC 20ms/115VAC(풀부하) | |||
| 입력 | 전압 범위 | 88 ~264VAC 124~370VDC[AC/L(+),AC/N(-) 연결로 DC 입력 동작 가능] | ||
| 빈도 | 47 ~ 63Hz | |||
| 능률 | 85% | 88% | 90% | |
| AC 전류 | 1.4A/115VAC 0.85A/230VAC | |||
| 무주한 큐렌트 | 30A/115VAC 50A/230VAC | |||
| 누설 전류 | <1ma / 240vac | |||
| 보호 | 초과 적재 | 일반적으로 110~150% 정격 출력 내에서 3초 이상 작동한 다음 o/p 전압을 차단하고 전원을 다시 켜서 복구합니다. | ||
| 150~170% 정격 전력, 3초 이내에 자동 복구 기능을 갖춘 정전류 제한, 3초 후 o/p 전압 차단, 복구를 위해 다시 전원 켜기 | ||||
| 과도한 전압 | 14-17V | 29-33V | 56-65V | |
| 보호 유형: o/p 전압을 종료하고 복구하려면 전원을 다시 켜세요. | ||||
| 과열 | O/P 전압을 차단하고 온도가 내려간 후 회복되도록 전원을 다시 켜십시오. | |||
| 환경 | 작업 온도 | -30 ~ +70 +(Smun의 데이터 시트로서 곡선을 Derating 곡선을 참조) | ||
| 작동하는 습도 | 20 ~ 95% RH 비 섭취 | |||
| 스토리지 온도 | -40 ~ +85 ℃, 10 ~ 95% RH | |||
| temp.coefficient | ± 0.03%/℃ (0 ~ 50 ℃) | |||
| 진동 | 구성 요소 ： 10 ~ 500Hz, 2G 10 분/1 사이클, 60 분. 각각 x, y, z 축을 따라; 장착 : 준수 IEC60068-2-6 | |||
| 안전 | 안전 표준 | Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 승인(BS EN/EN60204-1 충족) | ||
| 전압을 견딜 수 있습니다 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 격리 저항 | I/PO/P, I/P-FG, O/P-FG :> 100M OHMS/500VDC/25 ℃/70% RH | |||
| EMC 방출 | BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 클래스 A 준수 | |||
| EMC 면역 | BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), 중공업 수준, 기준 A,EAC TP TC 020 준수 | |||
| 기타 | MTBF | 292.1천시 MIL-HDBK-217F(25℃) | ||
| 차원 | 40*125.2*113.5mm(길이*너비*높이) | |||
| 포장 | 0.67kg; 28개/15.3Kg/1.22CUFT | |||
| 메모 | 1. 특수하게 언급되지 않은 모든 매개 변수는 230VAC 입력, 정격 하중 및 25 °의 주변 온도로 측정됩니다. 2. 리플 및 노이즈는 0.1UF & 47UF 병렬 커패시터로 종료 된 12 '트위스트 쌍 와이어를 사용하여 대역폭 20MHz에서 측정됩니다. 3. 공차 : 설정 공차, 라인 조정 및 부하 조절이 포함됩니다. 4. 전원 공급 장치는 최종 장비에 설치 될 구성 요소로 간주됩니다. 최종 장비는 여전히 EMC 지침을 충족하도록 재확인되어야합니다. 5. 설치 간격 : 최대 전력으로 영구 부하 시 상단 40mm, 하단 20mm, 좌우 5mm를 권장합니다. 인접 장치가 열사일 경우 15mm의 간격을 권장합니다. 6. 낮은 입력 전압에서는 용량 감소가 필요할 수 있습니다. 자세한 내용은 경감 곡선을 확인하세요. 7. 자세한 내용은 Smun 고객 서비스와 연락을 취하십시오. | |||
| 모델 | SDR-240-12 | SDR-240-24 | SDR-240-48 | |
| 산출 | DC 전압 | 12V | 24V | 48V |
| 현재 범위 | 0-20A | 0-10A | 0-5A | |
| 평가 된 전력 | 240W | 240W | 240W | |
| 잔물결 소음 (최대) | 100mvp-p | 120mvp-p | 150mvp-p | |
| 전압 조정 | 12-14V | 24-28V | 48-55V | |
| 전압 공차 | ± 1.0% | ± 1.0% | ± 1.0% | |
| 라인 규정 | ± 0.5% | ± 0.5% | ± 0.5% | |
| 로드 규정 | ± 1.0% | ± 1.0% | ± 1.0% | |
| 설정, 상승 시간 | 1500ms,60ms/230VAC 3000ms,60ms/115VAC(풀부하) | |||
| 시간을 보유하십시오 | 20ms/230VAC 20ms/115VAC(풀부하) | |||
| 입력 | 전압 범위 | 88 ~264VAC 124~370VDC[AC/L(+),AC/N(-) 연결로 DC 입력 동작 가능] | ||
| 빈도 | 47 ~ 63Hz | |||
| 능률 | 85% | 88% | 90% | |
| AC 전류 | 1.4A/115VAC 0.85A/230VAC | |||
| 무주한 큐렌트 | 30A/115VAC 50A/230VAC | |||
| 누설 전류 | <1ma / 240vac | |||
| 보호 | 초과 적재 | 일반적으로 110~150% 정격 출력 내에서 3초 이상 작동한 다음 o/p 전압을 차단하고 전원을 다시 켜서 복구합니다. | ||
| 150~170% 정격 전력, 3초 이내에 자동 복구 기능을 갖춘 정전류 제한, 3초 후 o/p 전압 차단, 복구를 위해 다시 전원 켜기 | ||||
| 과도한 전압 | 14-17V | 29-33V | 56-65V | |
| 보호 유형: o/p 전압을 종료하고 복구하려면 전원을 다시 켜세요. | ||||
| 과열 | O/P 전압을 차단하고 온도가 내려간 후 회복되도록 전원을 다시 켜십시오. | |||
| 환경 | 작업 온도 | -30 ~ +70 +(Smun의 데이터 시트로서 곡선을 Derating 곡선을 참조) | ||
| 작동하는 습도 | 20 ~ 95% RH 비 섭취 | |||
| 스토리지 온도 | -40 ~ +85 ℃, 10 ~ 95% RH | |||
| temp.coefficient | ± 0.03%/℃ (0 ~ 50 ℃) | |||
| 진동 | 구성 요소 ： 10 ~ 500Hz, 2G 10 분/1 사이클, 60 분. 각각 x, y, z 축을 따라; 장착 : 준수 IEC60068-2-6 | |||
| 안전 | 안전 표준 | Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 승인(BS EN/EN60204-1 충족) | ||
| 전압을 견딜 수 있습니다 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 격리 저항 | I/PO/P, I/P-FG, O/P-FG :> 100M OHMS/500VDC/25 ℃/70% RH | |||
| EMC 방출 | BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 클래스 A 준수 | |||
| EMC 면역 | BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), 중공업 수준, 기준 A,EAC TP TC 020 준수 | |||
| 기타 | MTBF | 292.1천시 MIL-HDBK-217F(25℃) | ||
| 차원 | 63*125.2*113.5mm(길이*너비*높이) | |||
| 포장 | 1.03Kg; 12개/13.4Kg/1.22CUFT | |||
| 메모 | 1. 특수하게 언급되지 않은 모든 매개 변수는 230VAC 입력, 정격 하중 및 25 °의 주변 온도로 측정됩니다. 2. 리플 및 노이즈는 0.1UF & 47UF 병렬 커패시터로 종료 된 12 '트위스트 쌍 와이어를 사용하여 대역폭 20MHz에서 측정됩니다. 3. 공차 : 설정 공차, 라인 조정 및 부하 조절이 포함됩니다. 4. 전원 공급 장치는 최종 장비에 설치 될 구성 요소로 간주됩니다. 최종 장비는 여전히 EMC 지침을 충족하도록 재확인되어야합니다. 5. 설치 간격 : 최대 전력으로 영구 부하 시 상단 40mm, 하단 20mm, 좌우 5mm를 권장합니다. 인접 장치가 열사일 경우 15mm의 간격을 권장합니다. 6. 낮은 입력 전압에서는 용량 감소가 필요할 수 있습니다. 자세한 내용은 경감 곡선을 확인하세요. 7. 자세한 내용은 Smun 고객 서비스와 연락을 취하십시오. | |||
