MDR
SMUN
설명:
MDR은 산업용 애플리케이션을 위해 특별히 설계된 고성능 DIN 레일 장착형 스위치 모드 전원 공급 장치로, 안정적인 DC 출력을 제공하며 효율적인 전력 변환이 필요한 제어 캐비닛이나 기타 소형 공간에 설치하는 데 이상적입니다.
| 시리즈 | 와트(W) | 입력(VAC) | 출력(VDC) | 크기(mm) | 보증기간(년) |
| MDR-10 | 85-264 | 5,12,15,24 | 22.5X90X100 | 3 | |
| MDR-20 | 20 | 5,12,15,24 | 22.5X90X100 | ||
| MDR-40 | 40 | 5,12,24,48 | 40X90X100 | ||
| MDR-60 | 60 | 5,12,24,48 | 40X90X100 | ||
| MDR-100 | 100 | 12,24,48 | 55X90X100 |
정격 전력: MDR은 중간 크기 부하의 전력 요구 사항을 충족하는 출력 전력을 제공합니다.
입력 전압: 일반적으로 85VAC~264VAC의 광범위한 AC 입력 전압을 지원하여 다양한 글로벌 전압 표준에서 안정적인 작동을 보장합니다.
출력 구성: 특정 전압 요구 사항을 요구하는 장치에 맞게 조정된 5V, 12V, 24V DC, 48V 출력을 제공하는 언급된 MDR 모델을 통해 다양한 출력 전압 옵션과 함께 사용할 수 있습니다.
초슬림 디자인: 전원 공급 장치는 공간 효율성을 염두에 두고 설계되었으며, 제한된 공간에 설치가 용이한 초슬림 프로파일이 특징입니다.
장착 방법: 표준 DIN 레일 장착(일반적으로 TS35/75 또는 TS35/15)을 활용하여 빠른 설치 및 유지 관리가 가능합니다.
고효율 : 높은 변환 효율을 자랑하여 에너지 손실을 줄이고 에너지 절약에 기여합니다.
보호 기능: 과부하, 단락 및 과전압 보호 메커니즘을 통합하여 전원 공급 장치와 연결된 장비 모두의 안전을 보장합니다.
무선 버전: 특정 모델은 출력 케이블 없이 무선 구성을 제공하므로 사용자는 특정 요구 사항에 따라 배선할 수 있습니다.
EMI 필터: 내부 EMI 필터가 장착되어 전자기 간섭을 효과적으로 억제하고 전자기 호환성을 향상시킵니다.
작동 환경: 광범위한 작동 온도에 적합하여 산업 환경에서 장기간 안정적인 작동을 보장합니다.
산업 자동화: PLC, 센서, 액추에이터, HMI 및 기타 산업 제어 시스템에 전원을 공급합니다.
보안 감시: CCTV 카메라, 출입 통제 시스템, 경보 시스템 및 기타 보안 장비에 전원을 공급하는 데 적합합니다.
LED 조명: 산업용 또는 상업용 조명 시스템에 전원을 공급하는 LED 드라이버 역할을 합니다.
통신 장비: 네트워크 스위치, 라우터, 서버 및 기타 통신 인프라에 안정적인 DC 전원을 공급합니다.
계측: 실험실 장비, 측정 장비 및 유사한 장치에 대한 정밀한 전원 지원을 제공합니다.
명세서:

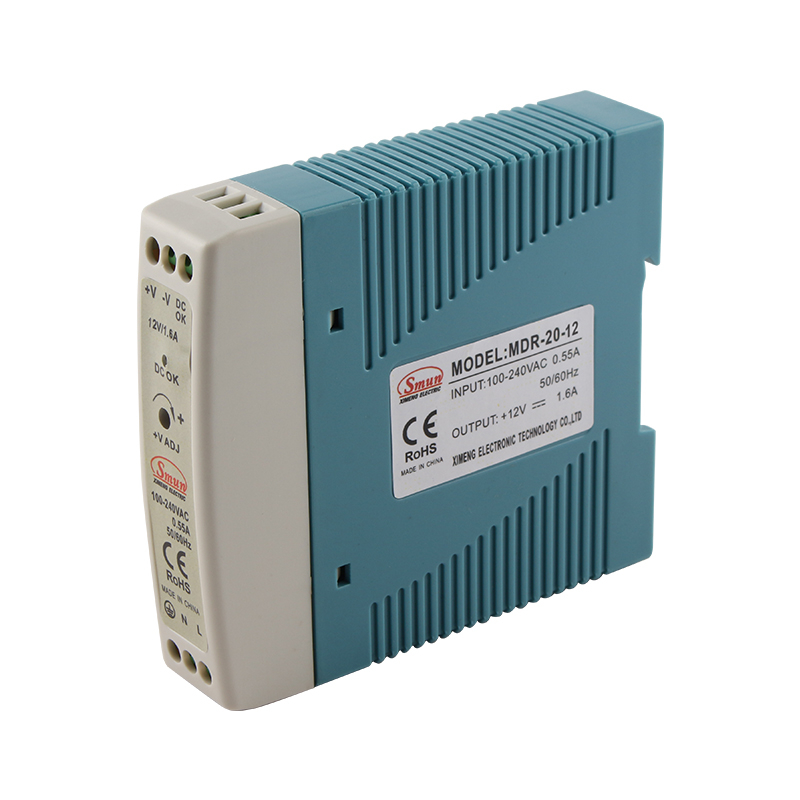

| 모델 | MDR-20-12 | MDR-20-24 | MDR-20-48 | |
| 산출 | DC 전압 | 12V | 24V | 48V |
| 현재 범위 | 0-1.67A | 0-1A | 0-0.4A | |
| 평가 된 전력 | 20W | 24W | 19.2W | |
| 잔물결 소음 (최대) | 120mvp-p | 150mvp-p | 180mvp-p | |
| 전압 조정 | 10.8 ~ 13.2v | 21.6 ~ 26.4v | 43.2 ~ 52.8V | |
| 전압 공차 | ± 1.0% | ± 1.0% | ± 1.0% | |
| 라인 규정 | ± 1.0% | ± 1.0% | ±0.2% | |
| 로드 규정 | ± 1.0% | ± 1.0% | ± 0.5% | |
| 설정, 상승 시간 | 500ms,30ms/230VAC 1000ms,30ms/115VAC(풀로드) | |||
| 시간을 보유하십시오 | 50ms/230VAC 20ms/115VAC(풀부하) | |||
| 입력 | 전압 범위 | 85~264VAC 124~370VDC | ||
| 빈도 | 47 ~ 63Hz | |||
| 능률 | 80% | 80% | 84% | |
| AC 전류 | 0.55A/115VAC 0.35A/230VAC | |||
| 무주한 큐렌트 | 20A/115VAC 40A/230VAC | |||
| 누설 전류 | <1ma / 240vac | |||
| 보호 | 초과 적재 | 105~160 정격 출력 전력 | ||
| 보호 유형: 딸꾹질 모드, 오류 상태가 제거된 후 자동으로 복구됩니다. | ||||
| 과도한 전압 | 13.8 ~ 16.2v | 28.5~33.8V | 41.4 ~ 48.6V | |
| 보호 유형 : O/P 전압을 차단하고, 오류 상태가 제거되면 자동으로 복구됩니다. | ||||
| 기능 | DC OK 활성 신호(최대) | 9~13.5V/40mA | 18~27V/20mA | 41~54V/10mA |
| 환경 | 작업 온도 | -20~ +70℃ (SMUN 데이터 시트의 경감 곡선 참조) | ||
| 작동하는 습도 | 20 ~ 90% RH 비 응축 | |||
| 스토리지 온도 | -20 ~ +85℃, 10 ~ 90%RH | |||
| temp.coefficient | ± 0.03%/℃ (0 ~ 50 ℃) | |||
| 진동 | 구성 요소 ： 10 ~ 500Hz, 2G 10 분/1 사이클, 60 분. 각각 x, y, z 축을 따라; 장착 : 준수 IEC60068-2-6 | |||
| 안전 | 안전 표준 | CE 및 GB4943.1 안전 표준을 준수하십시오 | ||
| 전압을 견딜 수 있습니다 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 격리 저항 | I/PO/P, I/P-FG, O/P-FG :> 100M OHMS/500VDC/25 ℃/70% RH | |||
| EMC 방출 | EN61000-3-2 : 2014/EN61000-3-3 : 2013 | |||
| EMC 면역 | EN55032:2015/EN55035:2017/60950-1 | |||
| 기타 | MTBF | 236.9천시 MIL-HDBK-217F(25℃) | ||
| 차원 | 22.5*90*100mm(길이*너비*높이) | |||
| 포장 | 0.19Kg; 72개/14.7Kg/0.91CUFT | |||
| 메모 | 1. 특수하게 언급되지 않은 모든 매개 변수는 230VAC 입력, 정격 하중 및 25 °의 주변 온도로 측정됩니다. 2. 리플 및 노이즈는 0.1UF & 47UF 병렬 커패시터로 종료 된 12 '트위스트 쌍 와이어를 사용하여 대역폭 20MHz에서 측정됩니다. 3. 공차 : 내성, 라인 규정 및 하중 조절 설정을 포함합니다. 4. 입력 전압이 낮은 조건에서는 출력을 줄여야 합니다. 자세한 내용은 경감 곡선 차트를 참조하세요. 5. 설정 시간은 콜드 첫 시작 시 측정됩니다. 전원 ON/OFF로 인해 설정 시간이 길어질 수 있습니다. 6. 자세한 내용은 Smun 고객 서비스와 연락을 취하십시오. | |||

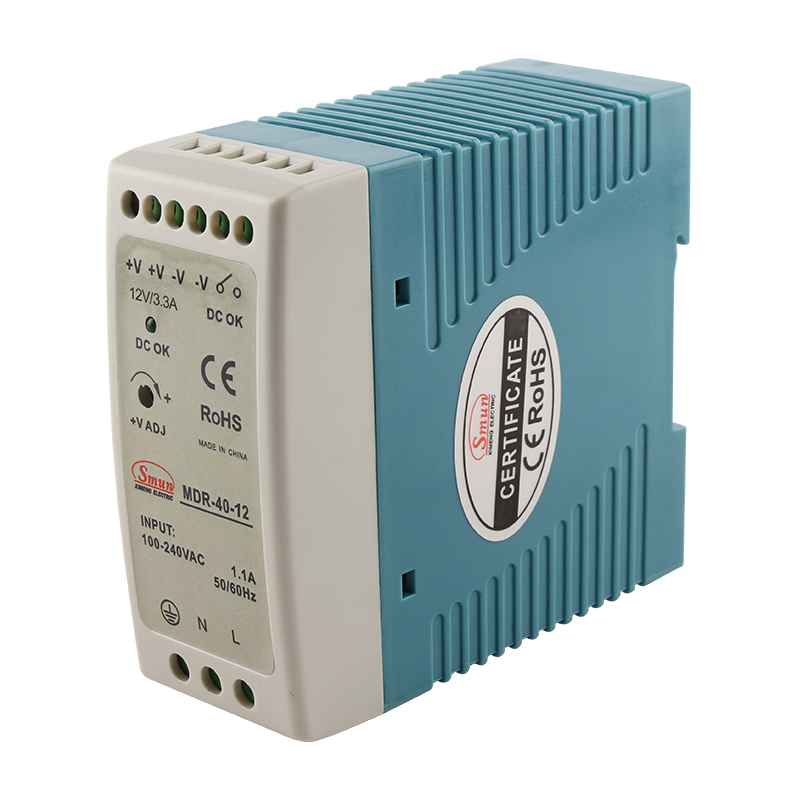

| 모델 | MDR-40-12 | MDR-40-24 | MDR-40-48 | |
| 산출 | DC 전압 | 12V | 24V | 48V |
| 현재 범위 | 0-3.4a | 0-1.7A | 0-0.83A | |
| 평가 된 전력 | 40.8W | 40.8W | 39.8W | |
| 잔물결 소음 (최대) | 120mvp-p | 150mvp-p | 180mvp-p | |
| 전압 조정 | 10.8 ~ 13.2v | 21.6 ~ 26.4v | 43.2 ~ 52.8V | |
| 전압 공차 | ± 1.0% | ± 1.0% | ± 1.0% | |
| 라인 규정 | ± 1.0% | ± 1.0% | ±0.2% | |
| 로드 규정 | ± 1.0% | ± 1.0% | ± 0.5% | |
| 설정, 상승 시간 | 500ms,30ms/230VAC 1000ms,30ms/115VAC(풀로드) | |||
| 시간을 보유하십시오 | 50ms/230VAC 20ms/115VAC(풀부하) | |||
| 입력 | 전압 범위 | 85~264VAC 124~370VDC | ||
| 빈도 | 47 ~ 63Hz | |||
| 능률 | 76% | 80% | 84% | |
| AC 전류 | 0.55A/115VAC 0.35A/230VAC | |||
| 무주한 큐렌트 | 20A/115VAC 40A/230VAC | |||
| 누설 전류 | <1ma / 240vac | |||
| 보호 | 초과 적재 | 105 ~ 160% 등급 출력 전력 | ||
| 보호 유형: 딸꾹질 모드, 오류 상태가 제거된 후 자동으로 복구됩니다. | ||||
| 과도한 전압 | 13.8 ~ 16.2v | 28.5~33.8V | 41.4 ~ 48.6V | |
| 보호 유형 : O/P 전압을 차단하고, 오류 상태가 제거되면 자동으로 복구됩니다. | ||||
| 기능 | DC OK 활성 신호(최대) | 9~13.5V/40mA | 18~27V/20mA | 41~54V/10mA |
| 환경 | 작업 온도 | -20~ +70℃ (SMUN 데이터 시트의 경감 곡선 참조) | ||
| 작동하는 습도 | 20 ~ 90% RH 비 응축 | |||
| 스토리지 온도 | -20 ~ +85℃, 10 ~ 90%RH | |||
| temp.coefficient | ± 0.03%/℃ (0 ~ 50 ℃) | |||
| 진동 | 구성 요소 ： 10 ~ 500Hz, 2G 10 분/1 사이클, 60 분. 각각 x, y, z 축을 따라; 장착 : 준수 IEC60068-2-6 | |||
| 안전 | 안전 표준 | CE 및 GB4943.1 안전 표준을 준수하십시오 | ||
| 전압을 견딜 수 있습니다 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 격리 저항 | I/PO/P, I/P-FG, O/P-FG :> 100M OHMS/500VDC/25 ℃/70% RH | |||
| EMC 방출 | EN61000-3-2 : 2014/EN61000-3-3 : 2013 | |||
| EMC 면역 | EN55032:2015/EN55035:2017/60950-1 | |||
| 기타 | MTBF | >327.9천시 MIL-HDBK-217F(25℃) | ||
| 차원 | 40*90*100mm(길이*너비*높이) | |||
| 포장 | 0.25Kg | |||
| 메모 | 1. 특수하게 언급되지 않은 모든 매개 변수는 230VAC 입력, 정격 하중 및 25 °의 주변 온도로 측정됩니다. 2. 리플 및 노이즈는 0.1UF & 47UF 병렬 커패시터로 종료 된 12 '트위스트 쌍 와이어를 사용하여 대역폭 20MHz에서 측정됩니다. 3. 공차 : 내성, 라인 규정 및 하중 조절 설정을 포함합니다. 4. 입력 전압이 낮은 조건에서는 출력을 줄여야 합니다. 자세한 내용은 경감 곡선 차트를 참조하세요. 5. 설정 시간은 콜드 첫 시작 시 측정됩니다. 전원 ON/OFF로 인해 설정 시간이 길어질 수 있습니다. 6. 자세한 내용은 Smun 고객 서비스와 연락을 취하십시오. | |||

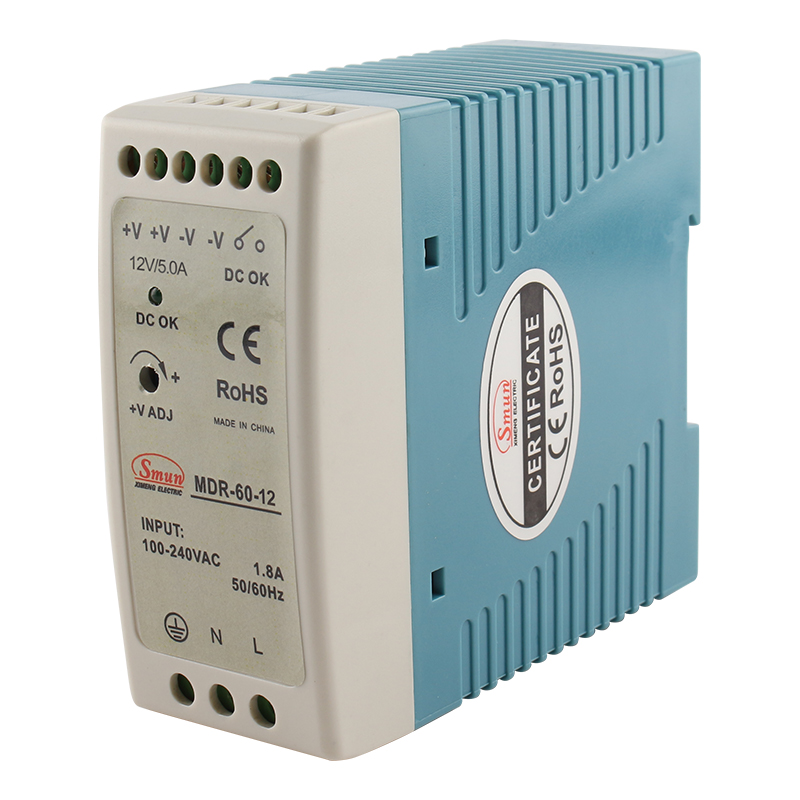

| 모델 | MDR-60-12 | MDR-60-24 | MDR-60-48 | |
| 산출 | DC 전압 | 12V | 24V | 48V |
| 현재 범위 | 0-5A | 0-2.5a | 0-1.25a | |
| 평가 된 전력 | 60W | 60W | 60W | |
| 잔물결 소음 (최대) | 120mvp-p | 150mvp-p | 180mvp-p | |
| 전압 조정 | 10.8 ~ 13.2v | 21.6 ~ 26.4v | 43.2 ~ 52.8V | |
| 전압 공차 | ± 1.0% | ± 1.0% | ± 1.0% | |
| 라인 규정 | ± 1.0% | ± 1.0% | ±0.2% | |
| 로드 규정 | ± 1.0% | ± 1.0% | ± 0.5% | |
| 설정, 상승 시간 | 500ms,30ms/230VAC 1000ms,30ms/115VAC(풀로드) | |||
| 시간을 보유하십시오 | 50ms/230VAC 20ms/115VAC(풀부하) | |||
| 입력 | 전압 범위 | 85~264VAC 124~370VDC | ||
| 빈도 | 47 ~ 63Hz | |||
| 능률 | 76% | 80% | 84% | |
| AC 전류 | 0.55A/115VAC 0.35A/230VAC | |||
| 무주한 큐렌트 | 20A/115VAC 40A/230VAC | |||
| 누설 전류 | <1ma / 240vac | |||
| 보호 | 초과 적재 | 105 ~ 160% 등급 출력 전력 | ||
| 보호 유형: 딸꾹질 모드, 오류 상태가 제거된 후 자동으로 복구됩니다. | ||||
| 과도한 전압 | 13.8 ~ 16.2v | 28.5~33.8V | 41.4 ~ 48.6V | |
| 보호 유형 : O/P 전압을 차단하고, 오류 상태가 제거되면 자동으로 복구됩니다. | ||||
| 기능 | DC OK 활성 신호(최대) | 9~13.5V/40mA | 18~27V/20mA | 41~54V/10mA |
| 환경 | 작업 온도 | -20~ +70℃ (SMUN 데이터 시트의 경감 곡선 참조) | ||
| 작동하는 습도 | 20 ~ 90% RH 비 응축 | |||
| 스토리지 온도 | -20 ~ +85℃, 10 ~ 90%RH | |||
| temp.coefficient | ± 0.03%/℃ (0 ~ 50 ℃) | |||
| 진동 | 구성 요소 ： 10 ~ 500Hz, 2G 10 분/1 사이클, 60 분. 각각 x, y, z 축을 따라; 장착 : 준수 IEC60068-2-6 | |||
| 안전 | 안전 표준 | CE 및 GB4943.1 안전 표준을 준수하십시오 | ||
| 전압을 견딜 수 있습니다 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 격리 저항 | I/PO/P, I/P-FG, O/P-FG :> 100M OHMS/500VDC/25 ℃/70% RH | |||
| EMC 방출 | EN61000-3-2 : 2014/EN61000-3-3 : 2013 | |||
| EMC 면역 | EN55032:2015/EN55035:2017/60950-1 | |||
| 기타 | MTBF | >299.2천시 MIL-HDBK-217F(25℃) | ||
| 차원 | 40*90*100mm(길이*너비*높이) | |||
| 포장 | 0.25Kg | |||
| 메모 | 1. 특수하게 언급되지 않은 모든 매개 변수는 230VAC 입력, 정격 하중 및 25 °의 주변 온도로 측정됩니다. 2. 리플 및 노이즈는 0.1UF & 47UF 병렬 커패시터로 종료 된 12 '트위스트 쌍 와이어를 사용하여 대역폭 20MHz에서 측정됩니다. 3. 공차 : 내성, 라인 규정 및 하중 조절 설정을 포함합니다. 4. 입력 전압이 낮은 조건에서는 출력을 줄여야 합니다. 자세한 내용은 경감 곡선 차트를 참조하세요. 5. 설정 시간은 콜드 첫 시작 시 측정됩니다. 전원 ON/OFF로 인해 설정 시간이 길어질 수 있습니다. 6. 자세한 내용은 Smun 고객 서비스와 연락을 취하십시오. | |||

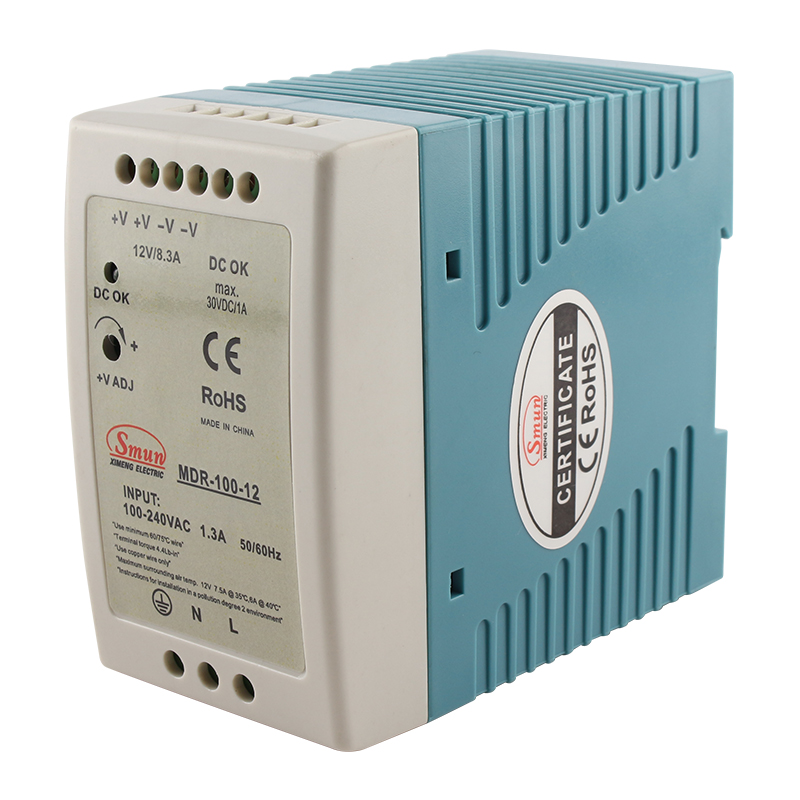

| 모델 | MDR-100-12 | MDR-100-24 | MDR-100-48 | |
| 산출 | DC 전압 | 12V | 24V | 48V |
| 현재 범위 | 0-8.3a | 0-4.2a | 0-2.1a | |
| 평가 된 전력 | 99.6W | 100.8W | 100.5W | |
| 잔물결 소음 (최대) | 120mvp-p | 150mvp-p | 180mvp-p | |
| 전압 조정 | 10.8 ~ 13.2v | 21.6 ~ 26.4v | 43.2 ~ 52.8V | |
| 전압 공차 | ± 1.0% | ± 1.0% | ± 1.0% | |
| 라인 규정 | ± 1.0% | ± 1.0% | ±0.2% | |
| 로드 규정 | ± 1.0% | ± 1.0% | ± 0.5% | |
| 설정, 상승 시간 | 500ms,30ms/230VAC 1000ms,30ms/115VAC(풀로드) | |||
| 시간을 보유하십시오 | 50ms/230VAC 20ms/115VAC(풀부하) | |||
| 입력 | 전압 범위 | 85~264VAC 124~370VDC | ||
| 빈도 | 47 ~ 63Hz | |||
| 능률 | 76% | 80% | 84% | |
| AC 전류 | 0.55A/115VAC 0.35A/230VAC | |||
| 무주한 큐렌트 | 20A/115VAC 40A/230VAC | |||
| 누설 전류 | <1ma / 240vac | |||
| 보호 | 초과 적재 | 105 ~ 160% 등급 출력 전력 | ||
| 보호 유형: 딸꾹질 모드, 오류 상태가 제거된 후 자동으로 복구됩니다. | ||||
| 과도한 전압 | 13.8 ~ 16.2v | 28.5~33.8V | 41.4 ~ 48.6V | |
| 보호 유형 : O/P 전압을 차단하고, 오류 상태가 제거되면 자동으로 복구됩니다. | ||||
| 기능 | DC OK 활성 신호(최대) | 9~13.5V/40mA | 18~27V/20mA | 41~54V/10mA |
| 환경 | 작업 온도 | -20~ +70℃ (SMUN 데이터 시트의 경감 곡선 참조) | ||
| 작동하는 습도 | 20 ~ 90% RH 비 응축 | |||
| 스토리지 온도 | -20 ~ +85℃, 10 ~ 90%RH | |||
| temp.coefficient | ± 0.03%/℃ (0 ~ 50 ℃) | |||
| 진동 | 구성 요소 ： 10 ~ 500Hz, 2G 10 분/1 사이클, 60 분. 각각 x, y, z 축을 따라; 장착 : 준수 IEC60068-2-6 | |||
| 안전 | 안전 표준 | CE 및 GB4943.1 안전 표준을 준수하십시오 | ||
| 전압을 견딜 수 있습니다 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 격리 저항 | I/PO/P, I/P-FG, O/P-FG :> 100M OHMS/500VDC/25 ℃/70% RH | |||
| EMC 방출 | EN61000-3-2 : 2014/EN61000-3-3 : 2013 | |||
| EMC 면역 | EN55032:2015/EN55035:2017/60950-1 | |||
| 기타 | MTBF | >346,000시간 MIL-HDBK-217F(25℃) | ||
| 차원 | 55*90*100mm(길이*너비*높이) | |||
| 포장 | 0.45Kg | |||
| 메모 | 1. 특수하게 언급되지 않은 모든 매개 변수는 230VAC 입력, 정격 하중 및 25 °의 주변 온도로 측정됩니다. 2. 리플 및 노이즈는 0.1UF & 47UF 병렬 커패시터로 종료 된 12 '트위스트 쌍 와이어를 사용하여 대역폭 20MHz에서 측정됩니다. 3. 공차 : 내성, 라인 규정 및 하중 조절 설정을 포함합니다. 4. 입력 전압이 낮은 조건에서는 출력을 줄여야 합니다. 자세한 내용은 경감 곡선 차트를 참조하세요. 5. 설정 시간은 콜드 첫 시작 시 측정됩니다. 전원 ON/OFF로 인해 설정 시간이 길어질 수 있습니다. 6. 자세한 내용은 Smun 고객 서비스와 연락을 취하십시오. | |||
