LRS-75
SMUN
설명:
LRS-75는 30mm의 저 프로파일 설계를 갖춘 75W 단일 출력 인공화 유형 전원 공급 장치입니다. 전체 범위 85-264VAC 입력에 적응하면 전체 시리즈는 5V, 12V, 15V, 24V, 36V 및 48V의 출력 전압 라인을 제공합니다.
최대 91.5%의 고효율 외에도, 금속 메쉬 케이스의 설계는 LRS -75의 열 소산을 향상시킨다.
LRS-75는 최종 시스템이 전 세계 에너지 요구 사항을 쉽게 충족시킬 수있게 해줍니다. LRS-75는 완전한 보호 기능과 5G 반 진동 기능을 갖추고 있으며, TUV EN62368-1, EN60335-1, EN60335-1/-2-16 및 UL62668-1 및 UL62368-1 및 UL62368-1 및 EN60335-1/-2-16과 같은 국제 안전 규정을 준수합니다. GB4943.LRS-75 시리즈는 다양한 산업 응용 분야를위한 고가의 성능 전원 공급 장치 솔루션 역할을합니다.
특징:
전력 및 효율성 : LRS-75 시리즈는 고효율 전환 기능을 갖춘 꾸준한 75 와트 (W) 출력 전력을 제공하며, 일반적으로 기존 선형 전원 공급 장치보다 높은 효율을 달성하여 에너지 손실을 줄이고 작동 온도를 낮추고 있습니다.
넓은 입력 전압 범위 :이 전원 공급 장치는 일반적으로 85-264 볼트 교대 전류 (VAC)와 같은 넓은 입력 전압 공차를 가지므로 추가 전압 조정 장비가 필요하지 않고 전 세계의 다양한 그리드 전압에서 안정적으로 작동 할 수 있습니다.
일정한 전압 출력 : 각 LRS-75 모델은 단일, 정확하고 안정적인 직류 (DC) 전압 출력을 제공합니다. 예를 들어 LRS-75-24는 3.2 AMPERES (A)에서 24 VDC 출력을 제공하며 특정 전압 공급 장치가 필요한 장치에 적합합니다.
Ultra-Slim Design : 'Slim '또는 'Ultra-Slim '의 반복 언급은 LRS-75 시리즈가 컴팩트 한 폼 팩터를 특징으로하며, 공간 제한된 응용 프로그램에 이상적이며 시스템 통합 및 내부 섀시 레이아웃을 촉진합니다.
산업용 품질 : Smun 제품으로서 LRS-75 시리즈는 강력한 열 소산, 과전류 보호, 단락 보호, 과전압 보호 및 기타 안전 기능을 통합하여 가혹한 조건에서 신뢰성과 수명을 보장하는 엄격한 산업 표준으로 구축되었습니다.
인증 및 규정 준수 : Smun의 시장 포지셔닝이 주어지면 LRS-75 시리즈 스위치 모드 전원 공급 장치는 CE, CCC와 같은 수많은 국제 안전 및 전자기 호환성 (EMC) 표준을 준수하여 글로벌 시장 적응성 및 규제 준수를 보장 할 수 있습니다.
응용 프로그램 :
보안 감시 시스템 :
보안 감시 전원에 사용되는 LRS-75-24에 대한 언급은 이러한 유형의 스위치 모드 전원 공급 장치가 카메라, DVRS/NVRS, 경보 시스템 및 기타 보안 장비에 전원을 공급하는 데 적합하다는 것을 나타냅니다.
산업 자동화 :
LRS-75 시리즈는 안정적인 출력, 산업 급 빌드 품질 및 넓은 입력 전압 범위로 인해 산업 제어 장치, 센서, 액추에이터, PLC (프로그래밍 가능한 논리 컨트롤러) 및 기타 자동 생산 라인에 적용 할 수 있습니다.
LED 조명 :
LRS-75-48이 A '스트립 라이트 전원 공급 장치로 표시되면 '이 시리즈는 LED 스트립, 패널 조명 또는 고정 전압 요구 사항이있는 기타 비품과 같은 일정한 DC 전압 공급 장치를 필요로하는 LED 조명 시스템을 구동하는 데 사용될 수 있음이 분명합니다.
가정 기기 및 소비자 전자 장치 :
LRS-75 시리즈는 주로 산업 응용 분야를 대상으로하지만 특정 고급 또는 전문가 등급 홈 어플라이언스 및 소비자 전자 제품에 사용되어 내부 회로 또는 주변 장치에 전원을 공급할 수 있습니다.
실험실 장비 및 계측
LRS-75 시리즈는 실험실 장비, 테스트 기기, 의료 기기 및 전원 공급 장치의 높은 안정성이 필요한 기타 장치의 경우 이상적인 솔루션을 제공 할 수 있습니다.
요약하면, 효율적이고 안정적이며 소형 설계 및 산업 급 품질을 갖춘 LRS-75 시리즈 스위치 모드 전원 공급 장치는 신뢰할 수있는 DC 전원이 필요한 산업 자동화, 보안 모니터링, LED 조명, 가정 기기 및 기기와 같은 다양한 부문에 널리 사용됩니다. 다중 출력 전압 버전의 가용성은 다양한 장치의 다양한 전압 레벨 요구 사항을 충족시키는 반면, 범용 입력 전압 범위와 포괄적 인 안전 인증은 광범위한 응용 프로그램 시나리오에서 적응성 및 준수를 보장합니다.
| 모델 | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 | |
| 산출 | DC 전압 | 12V | 15V | 24V | 36v | 48V |
| 현재 범위 | 0-6.25A | 0-5A | 0-3.1a | 0-2.1a | 0-1.6a | |
| 평가 된 전력 | 75W | 75W | 74.4W | 75.6W | 76.8W | |
| 잔물결 소음 (최대) | 120mvp-p | 120mvp-p | 150mvp-p | 200mvp-p | 200mvp-p | |
| 전압 조정 | 10.8 ~ 13.2v | 13.5 ~ 16.5V | 21.6 ~ 26.4v | 32.4 ~ 39.6V | 43.2 ~ 52.8V | |
| 전압 공차 | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | |
| 라인 규정 | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | |
| 로드 규정 | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | |
| 설정, 상승 시간 | 1000ms, 30ms/230vac 2000ms, 30ms/115vac (전체 부하) | |||||
| 시간을 보유하십시오 | 30ms/230vac 12ms/115vac (전체 부하) | |||||
| 입력 | 전압 범위 | 85 ~ 264VAC 120 ~ 373VDC | ||||
| 빈도 | 47 ~ 63Hz | |||||
| 능률 | 86% | 86% | 88% | 89% | 90% | |
| AC 전류 | 0.95A/115VAC 0.56A/230VAC | |||||
| 무주한 큐렌트 | 콜드 스타트 : 45A/230VAC | |||||
| 누설 전류 | <0.75ma / 240vac | |||||
| 보호 | 초과 적재 | 110 ~ 150% 등급 출력 전력 | ||||
| Protection Tye : 딸꾹질 모드는 결함 조건이 제거 된 후 자동으로 복구됩니다 | ||||||
| 과도한 전압 | 13.8 ~ 16.2v | 18.8 ~ 21.8V | 27.6 ~ 32.4V | 41.4 ~ 48.6V | 55.2 ~ 64.8V | |
| 보호 유형 : O/P 전압 차단, 복구를위한 재생 | ||||||
| 환경 | 작업 온도 | -10 ~ +70- | ||||
| 작동하는 습도 | 20 ~ 90% RH 비 응축 | |||||
| 스토리지 온도 | -45 ~ +85 ℃, 20 ~ 95% RH 비 곤충 | |||||
| temp.coefficient | ± 0.03%/℃ (0 ~ 50 ℃) | |||||
| 진동 | 10 ~ 500Hz, 2G 10 분/1 사이클, 60 분. 각 XYZ 축 | |||||
| 안전 | 안전 표준 | GB4943.1, EN60950.1 승인 | ||||
| 전압을 견딜 수 있습니다 | I/PO/P : 1.5KVAC I/P-FG : 1.5KVAC O/P-FG : 0.5KVAC | |||||
| 격리 저항 | I/PO/P, I/P-FG, O/P-FG : 100M OHMS/500VDC/25 ℃/70% RH | |||||
| EMC 방출 | EN61000-3-2 : 2014/EN61000-3-3 : 2013 | |||||
| EMC 면역 | EN 55032 : 2015/EN55035 : 2017/60950-1 | |||||
| 기타 | MTBF | ≥720.6K HRS MIL-HDBK-217F (25 ℃) | ||||

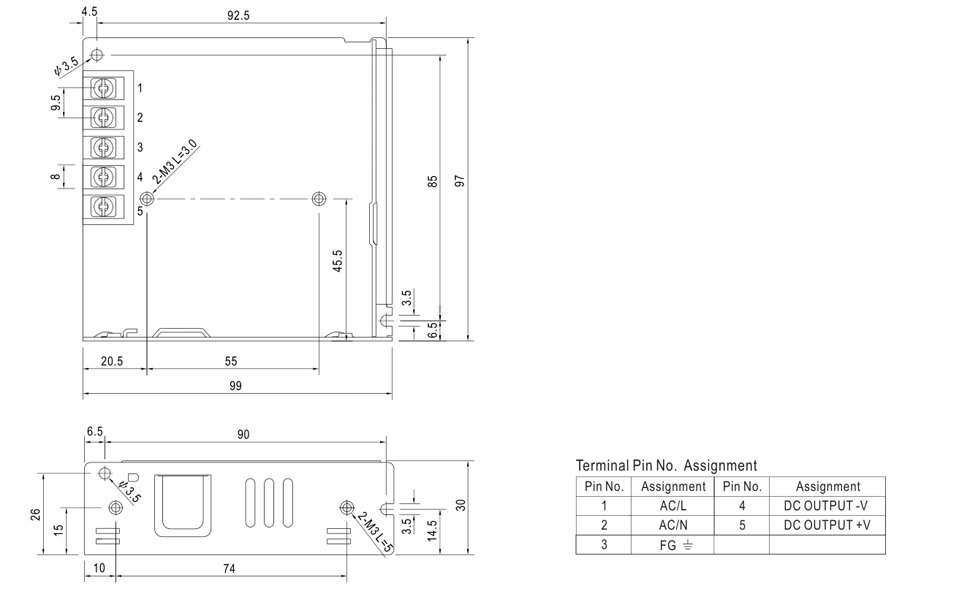

| 차원 | 99*97*30mm (l*w*h) | |||||
| 포장 | 0.28kg; 60pcs/16.8kg/43*23*33mm/ctn | |||||
| 메모 | 1. 특별히 언급되지 않은 모든 매개 변수는 230VAC 입력, 정격 하중 및 25 ℃의 주변 온도로 측정됩니다. 2. 리플 노이즈는 0.1UF 및 47UF 병렬 커패시터로 종료 된 12 '트위스트 쌍 와이어를 사용하여 대역폭 20MHz에서 측정됩니다. 3. 혐의에는 설정 공차, 라인 조절 및 하중 조절이 포함됩니다. 4. 입력이 낮은 전압에서는 출력이 필요합니다. 자세한 내용은 Derating Curve를 참조하십시오. 5. 전원 공급 장치는 시스템의 구성 요소의 일부로 간주되어야합니다. 모든 EMC 테스트는 두께가 1mm, 길이 360mm, 너비 36mm의 금속 철판의 샘플을 테스트합니다. 6. 자세한 내용은 Smun 고객 서비스와 연락을 취하십시오. | |||||
