LRS-200
SMUN
설명:
LRS-200은 업계에서 신뢰받는 이름인 SMUN의 고전력, 단일 출력 스위치 모드 전원 공급 장치입니다. 200와트 출력 용량을 제공하는 이 시리즈는 신뢰할 수 있고 효율적인 DC 전원이 필요한 애플리케이션을 위해 설계되었습니다. LRS-200의 주요 특징과 이점은 다음과 같습니다.
신청:
LRS-200 스위치 모드 전원 공급 장치는 높은 전력, 안정성 및 폭넓은 적용성을 갖추고 있으며 다양한 산업 및 특정 애플리케이션 시나리오에서 널리 사용됩니다. LRS-200의 일반적인 용도는 다음과 같습니다.
LED 조명 시스템:
다양한 실내 및 실외 LED 조명 기구, 라이트 스트립, 디스플레이에 일정한 DC 전원 공급 장치를 제공하여 조명 장비의 밝기 안정성과 색상 일관성을 보장합니다. 높은 효율성은 LED 조명 시스템의 에너지 소비를 줄이는 데 도움이 되며, 넓은 입력 전압을 통해 다양한 국가 및 지역의 현지 전력 환경에 쉽게 적응할 수 있습니다.
산업 자동화:
PLC 컨트롤러, 서보 드라이브, 센서, 액추에이터, 머신 비전 시스템 및 기타 산업 자동화 장비에 전원을 공급하여 열악한 작업 조건에서도 이러한 장치의 안정적인 작동을 보장합니다. LRS-200의 높은 신뢰성과 보호 기능(예: 단락 보호, 과전류 보호, 과전압 보호, 과열 보호)은 산업 생산 라인의 지속적인 작동을 유지하는 데 중요합니다.
통신 장비:
기지국, 라우터, 스위치, 방화벽, 원격 모니터링 장치 및 기타 통신 인프라에 안정적인 DC 전원을 공급하여 네트워크 시스템의 안정적인 작동 및 데이터 전송 신뢰성을 보장합니다. 컴팩트한 디자인으로 제한된 공간에서 통합이 용이하며, 광범위한 입력 전압은 다양한 지역의 그리드 조건에 맞게 조정됩니다.
의료 기기:
의료 환경에서 진단 장비(예: 초음파 및 X선 기계), 치료 장치(예: 레이저 치료 장치 및 인공호흡기) 및 실험실 장비(예: 분석기 및 원심분리기)에 깨끗하고 안정적인 전력을 제공합니다. 낮은 리플, 높은 안정성, 높은 안전성을 포함하여 의료 장비의 엄격한 전원 공급 장치 요구 사항을 충족합니다.
보안 시스템:
안정적인 전원 공급으로 감시 카메라, 출입 통제 패널, 경보 시스템, 적외선 감지기 및 기타 보안 장치를 지원하여 보안 시스템의 24시간 안정적인 작동과 신속한 대응 기능을 보장합니다.
전기 자동차 충전 시설:
충전소, 배터리 관리 시스템(BMS) 등 EV 충전 관련 장비에서 LRS-200은 제어 또는 보조 전원 공급 장치 역할을 하여 충전 과정에서 통신 및 제어 회로에 안정적인 전원을 공급할 수 있습니다.
태양 에너지 저장 시스템:
태양광 에너지 저장 시스템에서 LRS-200은 인버터, 배터리 관리 시스템 및 모니터링 장비에 전원을 공급하는 데 사용할 수 있어 에너지 저장 시스템의 효율적인 작동과 안정적인 출력을 보장합니다.
오디오/비디오 장비:
전문 사운드 시스템, 무대 조명, 디지털 간판, 멀티미디어 프리젠테이션 장치에 전원을 공급하여 고품질 신호 전송과 시청각 장비의 안정적인 작동을 보장합니다.
특징:
범용 AC 입력/전체 범위
내장형 Emi 필터, 작은 리플
보호: 단락/과부하/과전압
자유 공기 대류에 의한 냉각
20℃에서 43,000시간 연속 작동
100% 완전 부하 번인 테스트
전원 켜짐 상태를 나타내는 LED 표시기
가전제품에 적합한 IEC/EN60335-1(PD3) 및 IEC/EN61558-1,2-16 준수
3년 보증
| 모델 | LRS-200-12 | LRS-200-15 | LRS-200-24 | LRS-200-36 | LRS-200-48 | |
| 산출 | DC 전압 | 12V | 15V | 24V | 36V | 48V |
| 현재 범위 | 0-17A | 0-14A | 0-8.4A | 0-5.6A | 0-4.2A | |
| 정격 출력 | 204W | 210W | 201.6W | 201.6W | 201.6W | |
| 리플 노이즈(최대) | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 전압 조정 범위 | 10.5~13.8V | 13.5~18V | 21.6~28.8V | 32.4~39.6V | 43.2~52.8V | |
| 전압 허용 오차 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 라인 규제 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 부하 조절 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 설정, 상승 시간 | 1500ms,30ms/230VAC 1500ms,30ms/115VAC(완전 부하) | |||||
| 대기시간 | 16ms/230VAC 12ms/115VAC(풀부하) | |||||
| 입력 | 전압 범위 | 85~132VAC/170~264VAC 스위치로 선택 240~373VDC(230VAC 스위치 켜기) | ||||
| 빈도 | 47~63Hz | |||||
| 능률 | 87% | 88% | 89% | 89% | 90% | |
| 교류 전류 | 4A/115VAC 2.2A/230VAC | |||||
| 돌입 전류 | 콜드 스타트: 60A/230VAC | |||||
| 누설 전류 | <2mA / 240VAC | |||||
| 보호 | 초과 적재 | 정격 출력 전력 110 ~ 140% | ||||
| 보호 유형: 12-36V 히컵 모드, 오류 상태가 제거된 후 자동으로 복구 | ||||||
| 과전압 | 13.8~16.2V | 18.8~21.8V | 28.8~33.6V | 41.4~48.6V | 55.2~64.8V | |
| 보호 유형 : O/P 전압을 차단하고 전원을 다시 켜서 복구 | ||||||
| 환경 | 작동 온도 | -20 ~ +70℃ (SMUN 데이터시트의 경감 곡선 참조) | ||||
| 작동 습도 | 20 ~ 90% RH 비응축 | |||||
| 보관 온도.습도 | -45 ~ +85℃, 20 ~ 95% RH 비응축 | |||||
| 온도계수 | ±0.03%/℃ (0 ~ 50℃) | |||||
| 진동 | 10~500Hz,2G 10분/1주기, XYZ 축당 60분 | |||||
| 안전 | 안전 표준 | GB4943.1,EN60950.1 승인됨 | ||||
| 내전압 | I/PO/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |||||
| 절연 저항 | I/PO/P, I/P-FG, O/P-FG:100M 옴 / 500VDC/25℃/70% RH | |||||
| EMC 방출 | EN61000-3-2:2014/EN61000-3-3:2013 | |||||
| EMC 내성 | EN 55032:2015/EN55035:2017/60950-1 | |||||
| 기타 | MTBF | ≥347.5K 시간 MIL-HDBK-217F(25℃) | ||||

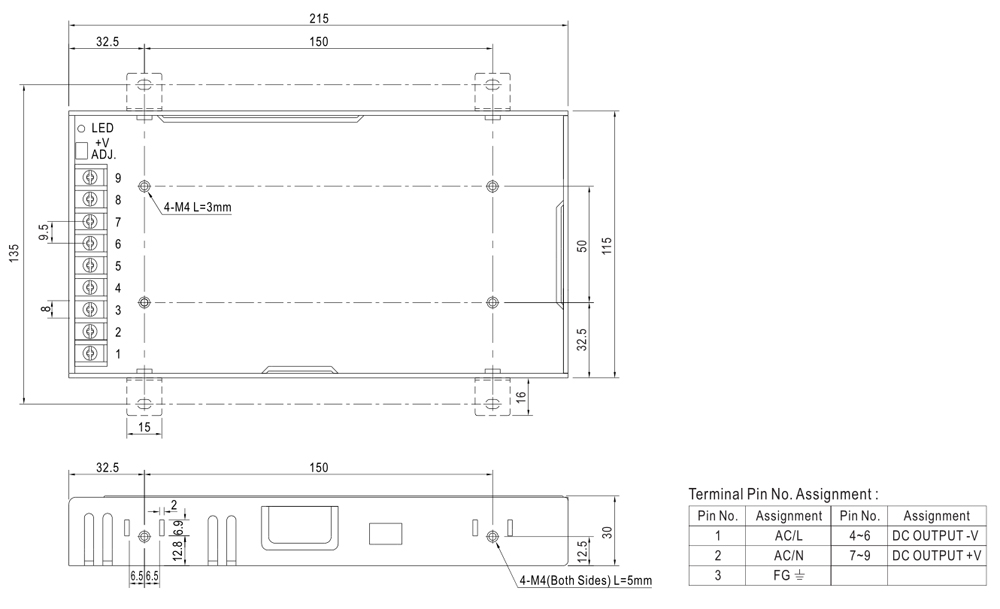

| 차원 | 215*115*30mm(길이*너비*높이) | |||||
| 포장 | 0.66Kg; 20개/13.2Kg/CTN | |||||
| 메모 | 1. 특별히 언급되지 않은 모든 매개변수는 230VAC 입력, 정격 부하 및 주변 온도 25℃에서 측정되었습니다. 2. 리플 잡음은 0.1uf 및 47uf 병렬 커패시터로 종단 처리된 12' 연선을 사용하여 20MHz 대역폭에서 측정됩니다. 3. 허용 오차에는 설정 허용 오차, 라인 조절 및 부하 조절이 포함됩니다. 4. 낮은 입력 전압에서는 출력 경감이 필요합니다. 자세한 내용은 경감 곡선을 참조하십시오. 5. 전원 공급 장치는 시스템 구성 요소의 일부로 간주되어야 합니다. 모든 EMC 테스트는 두께 1mm, 길이 360mm, 너비 36mm의 금속 철판에서 샘플을 테스트합니다. 6.자세한 내용은 SMUN 고객센터로 문의해주세요. | |||||
