HDR
SMUN

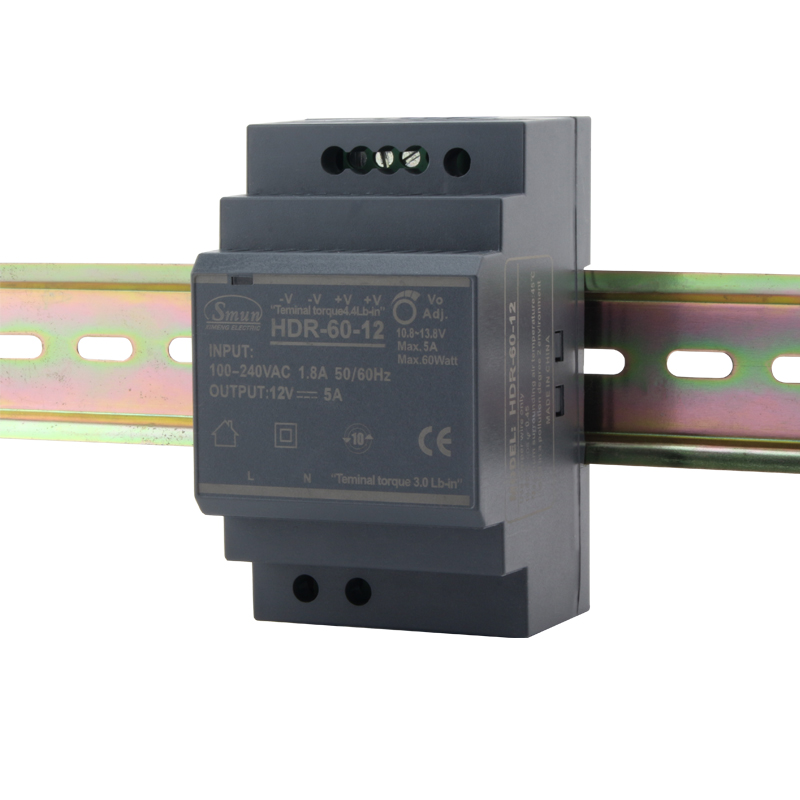

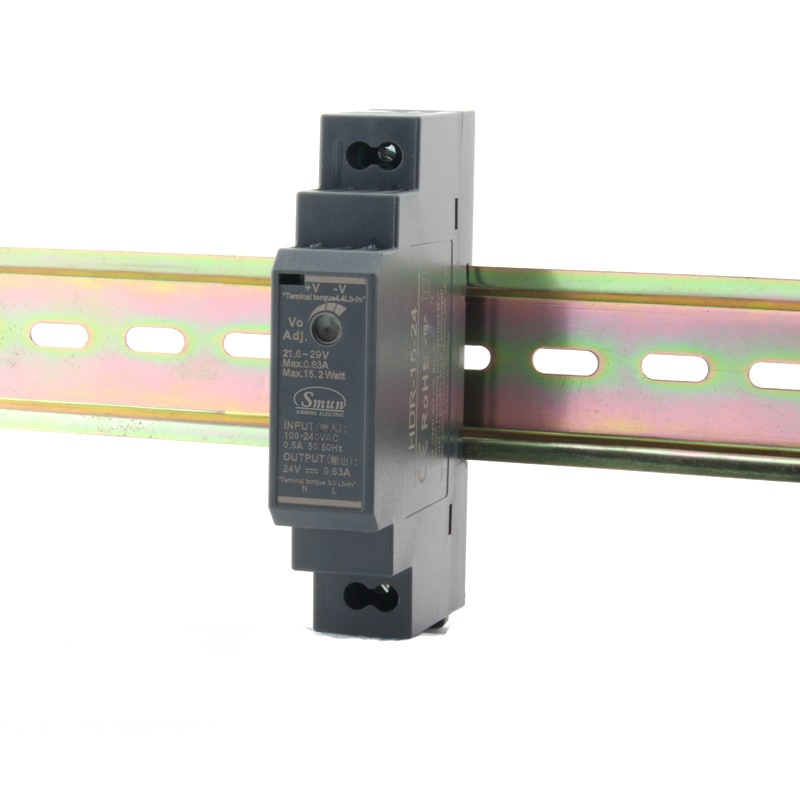

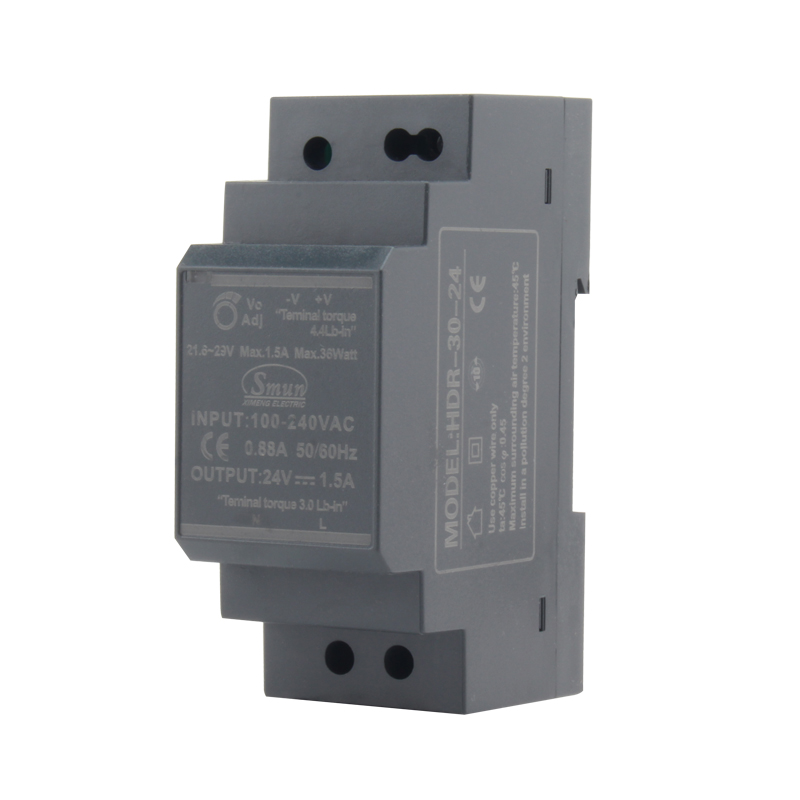

HDR 시리즈는 매우 효율적이고 경제적인 초슬림 DIN 레일 스위칭 전원 공급 장치 솔루션을 나타내며 15W~150W의 정격 전력과 다양한 출력 옵션(5V, 12V, 15V, 24V, 48VDC)을 제공합니다. 표준 TS-35/7.5 또는 TS-35/15 마운팅 레일에 설치하도록 특별히 설계된 이 시리즈는 폭이 70mm(4SU)에 불과한 매우 컴팩트한 본체가 특징입니다. 이 초슬림 폼 팩터는 내부 캐비닛 공간을 크게 최적화하므로 공간 제약이 엄격한 배전반 및 설치에 이상적인 선택입니다.
글로벌 전력 요구 사항을 수용하도록 설계된 전체 HDR 시리즈는 85VAC~264VAC(277VAC 작동)의 범용 AC 입력 범위를 지원합니다. 이는 유럽 연합 내 고조파 전류를 규제하는 BS EN/EN61000-3-2 표준을 엄격히 준수하여 다양한 지역 전력망에서 안정적이고 규정을 준수하는 작동을 보장합니다. HDR 시리즈 설계에서는 안전성과 신뢰성이 가장 중요합니다. 이 장치는 내부 구성 요소를 효과적으로 격리하는 내구성이 뛰어난 플라스틱 케이스에 들어 있어 운영자와 유지 보수 담당자의 전기 위험을 크게 줄입니다.
고성능을 위해 설계된 이 시리즈는 최대 90%의 작업 효율성을 달성합니다. 이를 통해 전원 공급 장치는 -30℃ ~ 70℃의 주변 온도 범위 내의 자유 공기 대류 하에서 안정적으로 작동하여 열 축적을 최소화하고 추가적인 기계적 냉각의 필요성을 줄입니다. IEC 62368-1, UL508, UL62368-1 및 BS EN/EN61558-2-16을 포함한 포괄적인 보호 기능과 중요한 산업 인증을 바탕으로 하는 HDR 시리즈는 홈 자동화 시스템과 까다로운 산업 제어 장치 모두에 맞춰진 경쟁력 있고 신뢰할 수 있는 전원 솔루션입니다.

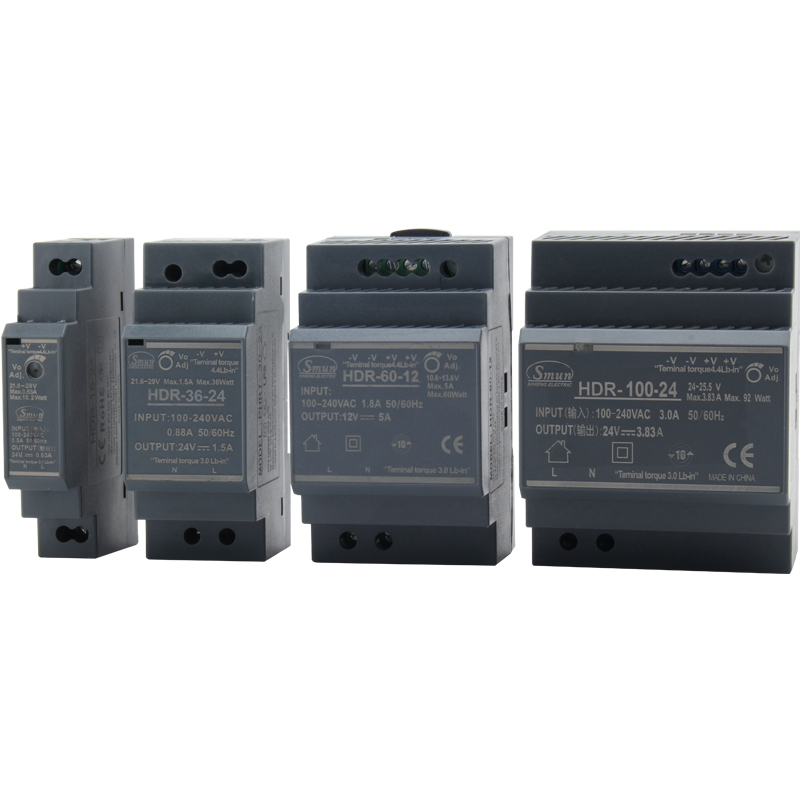

엔지니어와 조달 팀이 프로젝트 요구 사항에 맞는 정확한 모델을 선택하는 데 도움을 주기 위해 다음 표에는 HDR-15부터 HDR-150까지의 주요 사양이 요약되어 있습니다.
| 시리즈 | 와트(W) | 입력(VAC) | 출력(VDC) | 크기(mm) | 보증기간(년) |
| HDR-15 | 15 | 85-264 | 12,15,24,48 | 17.5*90*54.5 | 2 |
| HDR-30 | 30 | 35*90*54.5 | |||
| HDR-60 | 60 | 52.5*90*54.5 | |||
| HDR-100 | 100 | 70*90*54.5 | |||
| HDR-150 | 150 | 105*90*54.5 |
70mm(4SU)의 초슬림 폭으로 배전반 및 제어 캐비닛 내 사용 가능한 공간을 극대화합니다.
85-264VAC의 범용 입력 범위로 국제 전력 표준 및 그리드 변동에 대한 폭넓은 호환성을 제공합니다.
최소 부하가 필요하지 않아 다양한 저전력 대기 상태에 대한 작동 유연성을 제공합니다.
±10%까지 조정 가능한 DC 출력으로 정밀한 전압 조정이 가능하여 긴 케이블 길이에 따른 전압 강하를 보상할 수 있습니다.
자유 공기 대류를 통한 냉각으로 기계식 팬 없이 -30℃ ~ +70℃의 열악한 환경에서도 안정적인 작동을 지원합니다.
표준 DIN 레일 TS-35/7.5 또는 15와 호환되므로 빠르고 도구 친화적인 설치 및 유지 관리가 가능합니다.
단락, 과부하 및 과전압에 대한 포괄적인 내장 보호 기능이 내장되어 전기적 결함으로부터 연결된 장비를 보호합니다.
전원 켜짐 상태를 나타내는 명확한 LED 표시기로 빠른 육안 검사 및 시스템 진단이 용이합니다.
견고한 2년 보증을 통해 장기적인 운영 신뢰성을 보장하고 유지 관리 위험을 줄입니다.
스마트 홈 인프라에 안정적이고 안전한 전력 분배를 제공하는 가정용 제어 시스템입니다.
안정적인 저전압 전력을 갖춘 빌딩 자동화, 조명 지원, HVAC 및 출입 통제 시스템입니다.
산업 제어 시스템은 제조 환경에서 PLC, 센서 및 제어 패널의 일관된 성능을 보장합니다.
공장 자동화는 로봇 조립 및 컨베이어 제어를 위한 내구성 있는 전력 솔루션을 제공합니다.
통합된 기계 설정을 위해 컴팩트하고 효율적인 에너지 변환을 제공하는 전기 기계 장치입니다.
