EDR
SMUN
설명:
EDR은 산업용 애플리케이션을 위해 특별히 설계된 DIN 레일 장착형 스위치 모드 전원 공급 장치이며 효율성, 신뢰성, 소형 및 설치 용이성을 특징으로 합니다. 아래는 이 제품에 대한 자세한 개요입니다.
전원 및 출력 전압 :
EDR은 75W/120W/150W의 정격 출력 전력을 제공하고 12V, 24V 또는 48V의 단일 DC 출력 전압 옵션을 제공하여 다양한 장치 전력 요구 사항을 충족합니다.
현재 용량 :
다양한 출력 전압에 따라 최대 출력 전류도 다릅니다. 이를 통해 연결된 부하에 안정적이고 충분한 DC 전원 공급이 보장됩니다.
DIN 레일 장착 :
TS-35/7.5 또는 TS-35/15 표준 레일을 준수하는 DIN 레일 장착용으로 설계된 전원 공급 장치는 표준 전기 캐비닛 또는 제어 상자의 DIN 레일에 쉽게 고정할 수 있어 빠르고 깔끔한 배선 및 유지 관리가 용이합니다.
고효율 :
스위치 모드 전원 공급 장치인 EDR은 일반적으로 높은 변환 효율(보통 85% 이상)을 자랑하여 작동 중 에너지 소비 및 열 손실을 줄이는 데 기여합니다.
컴팩트한 크기 :
이 제품은 특히 두께가 32mm에 불과한 매우 슬림한 프로파일로 설계되어 공간을 절약하고 공간이 제한된 산업 장비 또는 제어 인클로저에 사용하기에 이상적입니다.
산업 표준 준수 :
CCC, CE 등 엄격한 산업 등급 표준 및 인증을 준수하여 열악한 환경 조건에서도 강력한 성능과 안전성을 보장합니다.
| 시리즈 | 와트(W) | 입력(VAC) | 출력(VDC) | 크기(mm) | 보증기간(년) |
| EDR-75 | 75 | 90-264 | 12,24,48 | 32X125.2X102 | 3 |
| EDR-120 | 120 | 40X125.2X113.5 | |||
| EDR-150 | 150 | 40X125.2X113.5 |
특징:
범용 AC 입력/전체 범위
보호: 단락/과부하/과전압/과열
자유 공기 대류로 냉각
최소한의 벨로우즈를 갖춘 EMI 필터 내장
전원 보호 수준: IP31
100% 풀로드 번 인 테스트
EN55022:2010+AC:2010+AC:2011/EN61000-32-2 및 EN61000-4-2,3,4,5,6,8,11/EN60950-1과 호환
3 년 보증
응용 프로그램 :
산업 자동화 :
PLC, 센서, 액추에이터, 인간-기계 인터페이스(HMI), 소형 모터 드라이브 및 기타 산업용 제어 장치에 안정적인 전원을 제공합니다.
빌딩 자동화:
스마트 조명 제어 시스템, 보안 장비, HVAC 컨트롤러 및 기타 빌딩 자동화 장치에 전원을 공급합니다.
통신:
통신 인프라 내 소형 스위치, 라우터, 원격 단말 장치(RTU) 및 IoT 노드의 DC 전원 역할을 합니다.
보안 모니터링:
카메라, 경보 시스템, 액세스 제어 패널 및 기타 보안 시스템 구성 요소에 전원을 공급합니다.
테스트 및 측정:
실험실 장비, 데이터 수집 시스템, 휴대용 테스트 장비 및 유사한 애플리케이션을 지원합니다.
명세서:

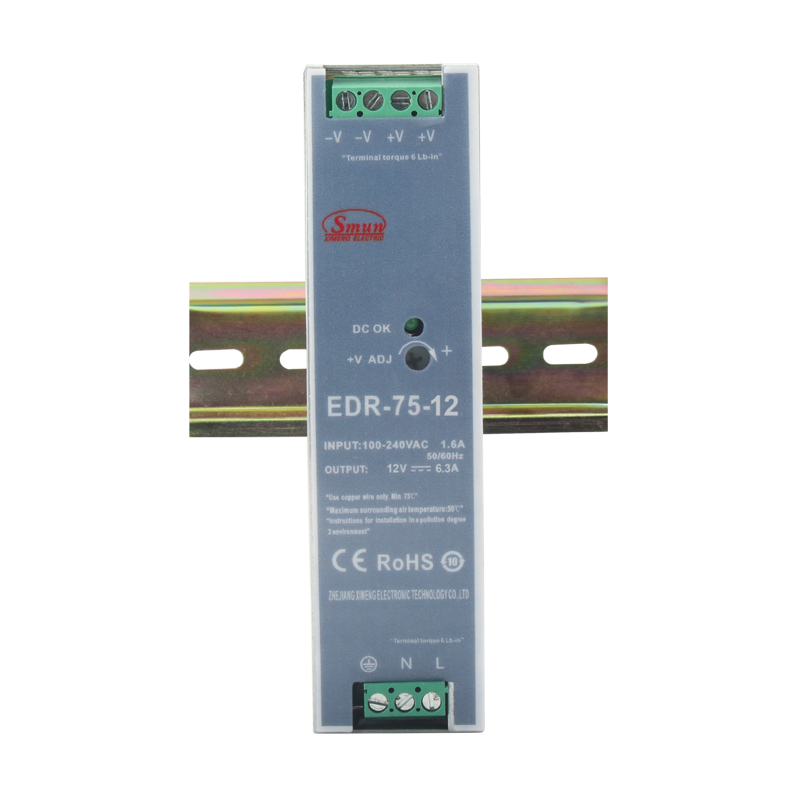

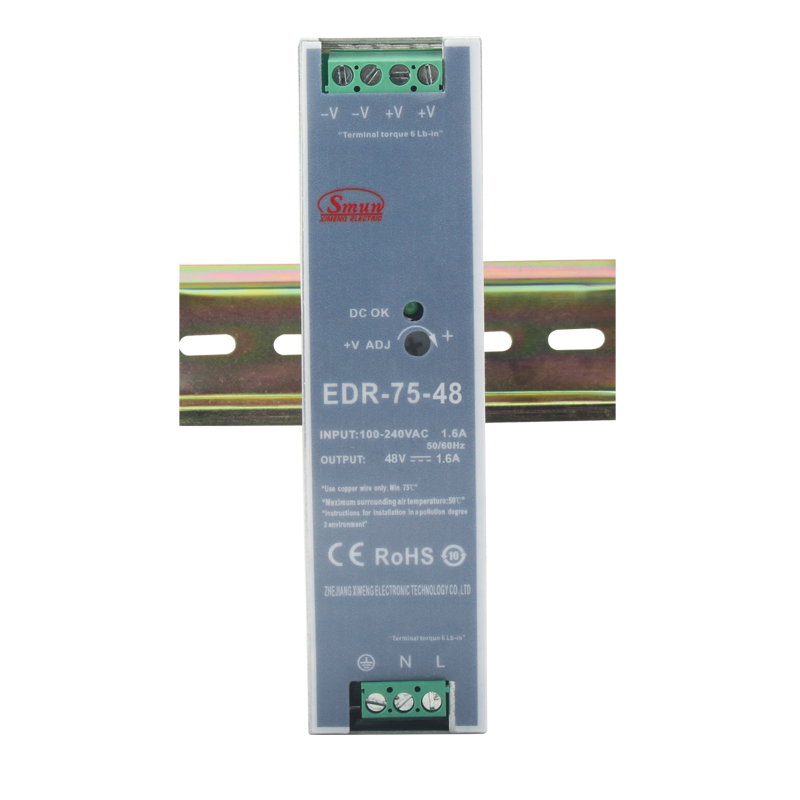

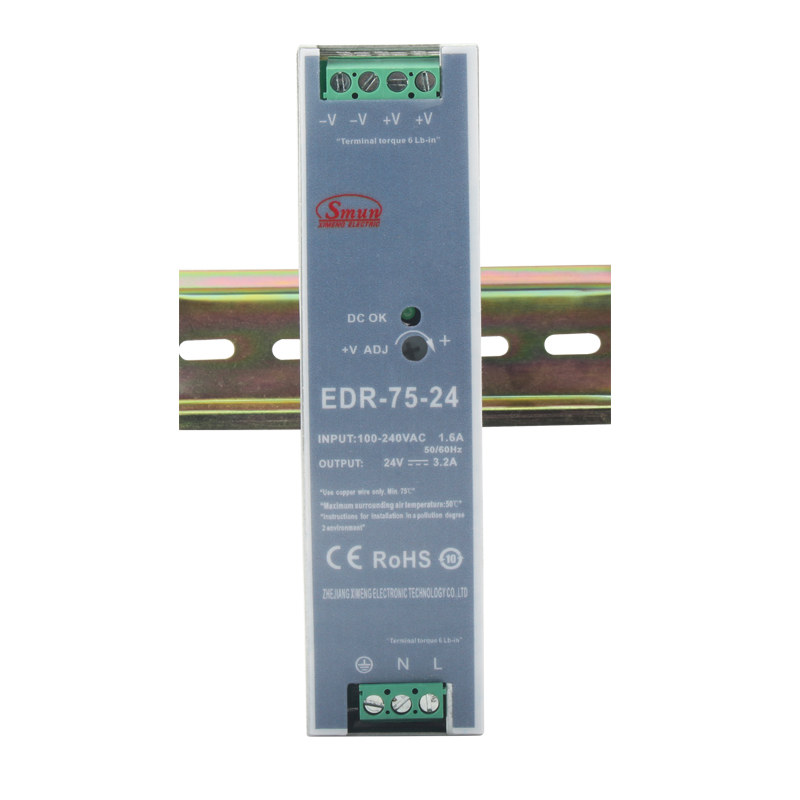

| 모델 | EDR-75-12 | EDR-75-24 | EDR-75-48 | |
| 산출 | DC 전압 | 12V | 24V | 48V |
| 현재 범위 | 0-6.3a | 0-3.2A | 0-1.6a | |
| 평가 된 전력 | 75.6W | 76.8W | 76.8W | |
| 잔물결 소음 (최대) | 80MVP-P | 120mvp-p | 150mvp-p | |
| 전압 조정 | 12-14V | 24-28V | 48-55V | |
| 전압 공차 | ± 2.0% | ± 1.0% | ± 1.0% | |
| 라인 규정 | ± 0.5% | ± 0.5% | ± 0.5% | |
| 로드 규정 | ± 1.0% | ± 1.0% | ± 1.0% | |
| 설정, 상승 시간 | 1200ms,60ms/230VAC 2000ms,60ms/115VAC(풀부하) | |||
| 시간을 보유하십시오 | 60ms/230VAC 12ms/115VAC(풀부하) | |||
| 입력 | 전압 범위 | 90~264VAC 120~370VDC | ||
| 빈도 | 47 ~ 63Hz | |||
| 능률 | 85.5% | 87.5% | 88.5% | |
| AC 전류 | 1.45A/115VAC 0.9A/230VAC | |||
| 무주한 큐렌트 | 20A/115VAC 35A/230VAC | |||
| 누설 전류 | <0.75ma / 240vac | |||
| 보호 | 초과 적재 | 정격 출력 전력 105 ~ 130% | ||
| 보호 유형: 정전류 제한, 오류 상태가 제거된 후 자동으로 복구 | ||||
| 과도한 전압 | 14-17V | 29-33V | 56-65V | |
| 보호 유형 : O/P 전압 차단, 복구를위한 재생 | ||||
| 과열 | O/P 전압을 차단하고 다시 전원을 켜서 수신하세요. | |||
| 환경 | 작업 온도 | -20~ +60℃ (SMUN 데이터 시트의 경감 곡선 참조) | ||
| 작동하는 습도 | 20 ~ 90% RH 비 응축 | |||
| 스토리지 온도 | -40 ~ +85 ℃, 10 ~ 95% RH | |||
| temp.coefficient | ± 0.03%/℃ (0 ~ 50 ℃) | |||
| 진동 | 구성 요소 ： 10 ~ 500Hz, 2G 10 분/1 사이클, 60 분. 각각 x, y, z 축을 따라; 장착 : 준수 IEC60068-2-6 | |||
| 안전 | 안전 표준 | Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 승인(BS EN/EN60204-1 충족) | ||
| 전압을 견딜 수 있습니다 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 격리 저항 | I/PO/P, I/P-FG, O/P-FG :> 100M OHMS/500VDC/25 ℃/70% RH | |||
| EMC 방출 | BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 클래스 A 준수 | |||
| EMC 면역 | BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), 중공업 수준, 기준 A,EAC TP TC 020 준수 | |||
| 기타 | MTBF | ≥506.6K 시간 MIL-HDBK-217F(25℃) | ||
| 차원 | 32*125.2*102mm(길이*너비*높이) | |||
| 포장 | 0.51Kg; 28개/15.3Kg/1.22CUFT | |||
| 메모 | 1. 특수하게 언급되지 않은 모든 매개 변수는 230VAC 입력, 정격 하중 및 25 °의 주변 온도로 측정됩니다. 2. 리플 및 노이즈는 0.1UF & 47UF 병렬 커패시터로 종료 된 12 '트위스트 쌍 와이어를 사용하여 대역폭 20MHz에서 측정됩니다. 3. 공차 : 설정 공차, 라인 조정 및 부하 조절이 포함됩니다. 4. 전원 공급 장치는 최종 장비에 설치 될 구성 요소로 간주됩니다. 최종 장비는 여전히 EMC 지침을 충족하도록 재확인되어야합니다. 5. 설치 간격 : 최대 전력으로 영구 부하 시 상단 40mm, 하단 20mm, 좌우 5mm를 권장합니다. 인접 장치가 열사일 경우 15mm의 간격을 권장합니다. 6. 낮은 입력 전압에서는 용량 감소가 필요할 수 있습니다. 자세한 내용은 경감 곡선을 확인하세요. 7. 자세한 내용은 Smun 고객 서비스와 연락을 취하십시오. | |||

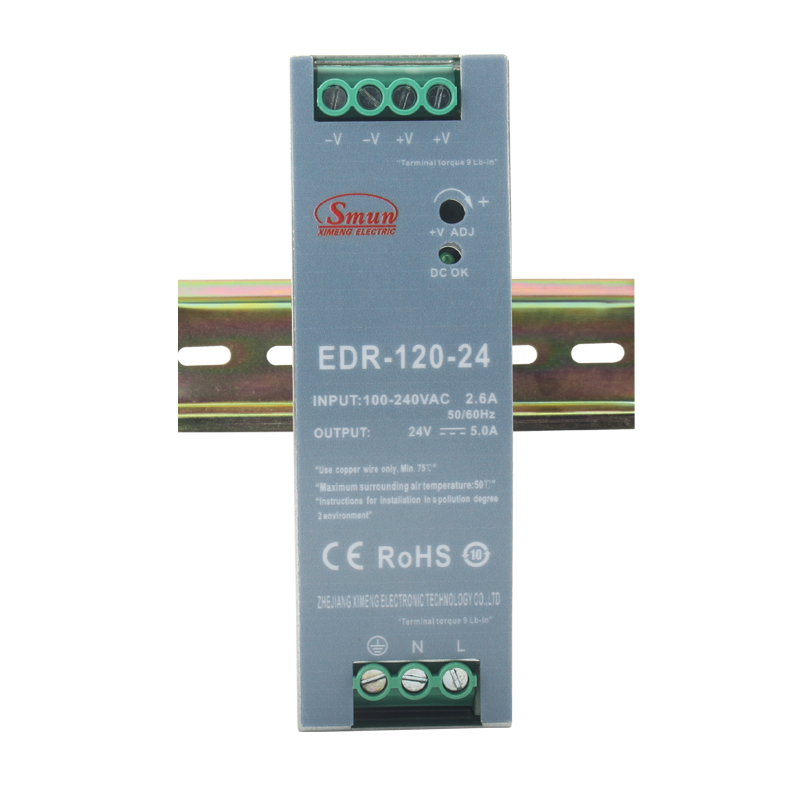

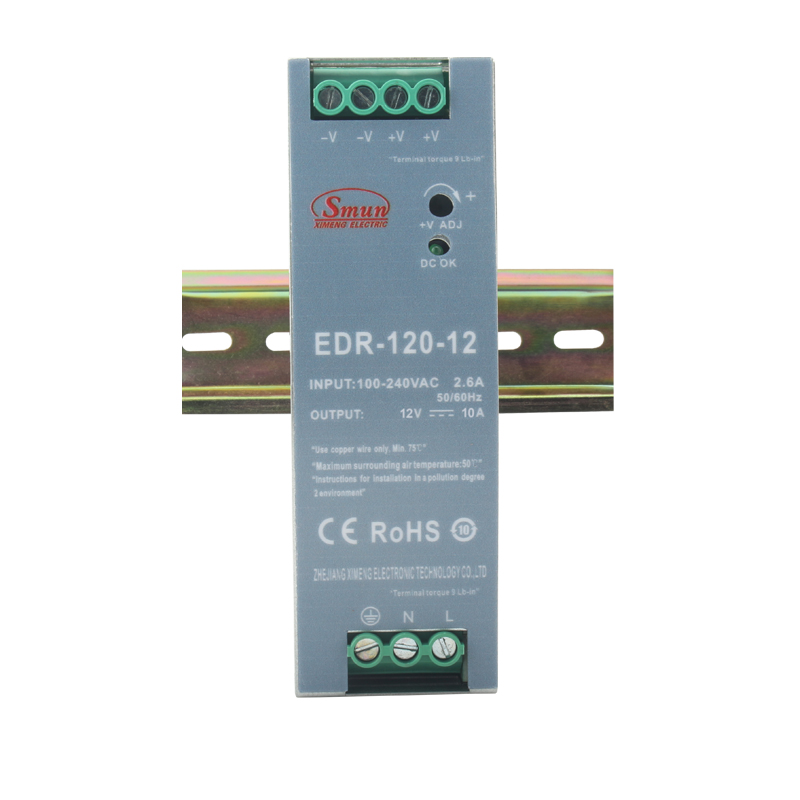

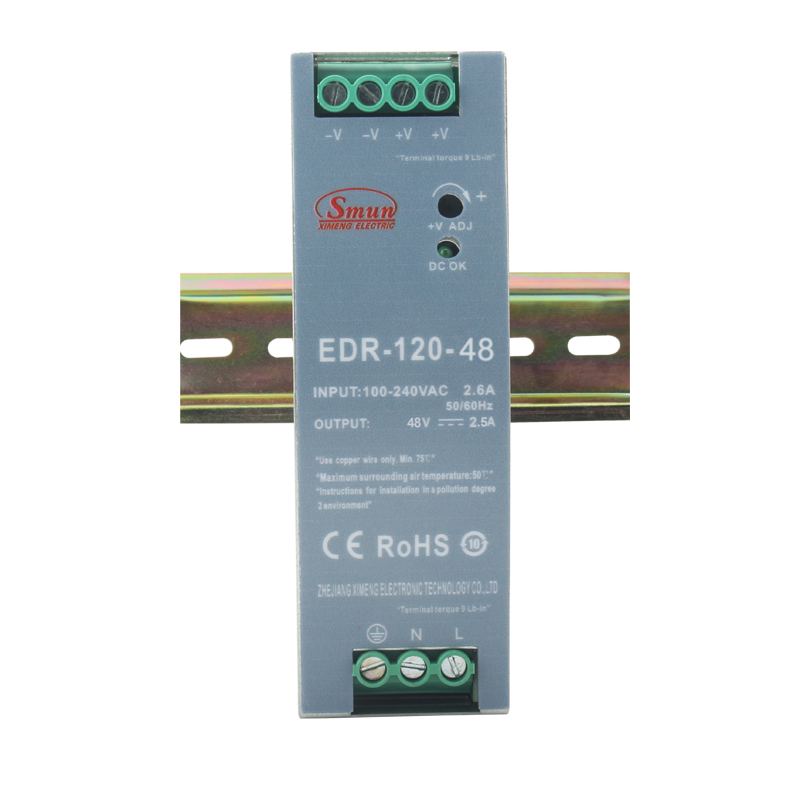

| 모델 | EDR-120-12 | EDR-120-24 | EDR-120-48 | |
| 산출 | DC 전압 | 12V | 24V | 48V |
| 현재 범위 | 0-10A | 0-5A | 0-2.5a | |
| 평가 된 전력 | 120W | 120W | 120W | |
| 잔물결 소음 (최대) | 100mvp-p | 120mvp-p | 150mvp-p | |
| 전압 조정 | 12-14V | 24-28V | 48-55V | |
| 전압 공차 | ± 2.0% | ± 1.0% | ± 1.0% | |
| 라인 규정 | ± 0.5% | ± 0.5% | ± 0.5% | |
| 로드 규정 | ± 1.0% | ± 1.0% | ± 1.0% | |
| 설정, 상승 시간 | 1200ms,60ms/230VAC 2000ms,60ms/115VAC(풀부하) | |||
| 시간을 보유하십시오 | 16ms/230VAC 10ms/115VAC(풀부하) | |||
| 입력 | 전압 범위 | 90~264VAC 120~370VDC | ||
| 빈도 | 47 ~ 63Hz | |||
| 능률 | 85% | 87% | 88.5% | |
| AC 전류 | 2.25A/115VAC 1.3A/230VAC | |||
| 무주한 큐렌트 | 20A/115VAC 35A/230VAC | |||
| 누설 전류 | <1ma / 240vac | |||
| 보호 | 초과 적재 | 정격 출력 전력 105 ~ 130% | ||
| 보호 유형: 정전류 제한, 오류 상태가 제거된 후 자동으로 복구 | ||||
| 과도한 전압 | 14-17V | 29-33V | 56-65V | |
| 보호 유형 : O/P 전압 차단, 복구를위한 재생 | ||||
| 과열 | O/P 전압을 차단하고 다시 전원을 켜서 수신하세요. | |||
| 환경 | 작업 온도 | -20~ +60℃ (SMUN 데이터 시트의 경감 곡선 참조) | ||
| 작동하는 습도 | 20 ~ 90% RH 비 응축 | |||
| 스토리지 온도 | -40 ~ +85 ℃, 10 ~ 95% RH | |||
| temp.coefficient | ± 0.03%/℃ (0 ~ 50 ℃) | |||
| 진동 | 구성 요소 ： 10 ~ 500Hz, 2G 10 분/1 사이클, 60 분. 각각 x, y, z 축을 따라; 장착 : 준수 IEC60068-2-6 | |||
| 안전 | 안전 표준 | Ul508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 승인(BS EN/EN60204-1 충족) | ||
| 전압을 견딜 수 있습니다 | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| 격리 저항 | I/PO/P, I/P-FG, O/P-FG :> 100M OHMS/500VDC/25 ℃/70% RH | |||
| EMC 방출 | BS EN/EN55032(CISPR32), BS EN/EN61000-3-2,EAC TP TC 020, CNS13438 클래스 A 준수 | |||
| EMC 면역 | BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024, BS EN/EN61000-6-2(BS EN/EN50082-2), 중공업 수준, 기준 A,EAC TP TC 020 준수 | |||
| 기타 | MTBF | ≥474.6K 시간 MIL-HDBK-217F(25℃) | ||
| 차원 | 40*125.2*113.5mm(길이*너비*높이) | |||
| 포장 | 0.6Kg; 20개/13Kg/1.16CUFT | |||
| 메모 | 1. 특수하게 언급되지 않은 모든 매개 변수는 230VAC 입력, 정격 하중 및 25 °의 주변 온도로 측정됩니다. 2. 리플 및 노이즈는 0.1UF & 47UF 병렬 커패시터로 종료 된 12 '트위스트 쌍 와이어를 사용하여 대역폭 20MHz에서 측정됩니다. 3. 공차 : 설정 공차, 라인 조정 및 부하 조절이 포함됩니다. 4. 전원 공급 장치는 최종 장비에 설치 될 구성 요소로 간주됩니다. 최종 장비는 여전히 EMC 지침을 충족하도록 재확인되어야합니다. 5. 설치 간격 : 최대 전력으로 영구 부하 시 상단 40mm, 하단 20mm, 좌우 5mm를 권장합니다. 인접 장치가 열사일 경우 15mm의 간격을 권장합니다. 6. 낮은 입력 전압에서는 용량 감소가 필요할 수 있습니다. 자세한 내용은 경감 곡선을 확인하세요. 7. 자세한 내용은 Smun 고객 서비스와 연락을 취하십시오. | |||
