통신, 네트워킹 또는 운송 장비용 전원 공급 장치를 선택한다는 것은 듀티 사이클보다는 서비스 연속성을 지정한다는 것을 의미합니다. 부하가 꺼지지 않고, 입력이 거의 깨끗하지 않으며, 장치가 몇 년 동안 아무도 열지 않는 캐비닛에 자주 밀봉되어 있습니다. 그러면 우선순위가 변경됩니다. 입력 범위와 유지 시간은 효율성보다 먼저 오고, 이중화 토폴로지는 섀시 형식보다 먼저 오고, 실제 내부 주변의 정격 감소는 명판 정격보다 훨씬 더 자주 전력량을 결정합니다. 이 가이드에서는 이 세 가지 애플리케이션 제품군이 실제로 부과하는 요구 사항을 설명한 다음 견적을 요청할 부품 번호를 결정하는 차원을 안내합니다.
서비스의 연속성이 설계 목표입니다. 이러한 부하는 지속적으로 실행되므로 최대 효율성이 아닌 가용성이 사양을 좌우합니다.
입력 범위는 첫 번째 필터입니다. 통신 DC 플랜트, 차량 시스템 및 산업 본선은 모두 서로 다른 창을 나타냅니다. 하나에 맞는 공급 장치는 다른 공급 장치에 거의 맞지 않습니다.
대기 시간은 보너스가 아니라 필수 사항입니다. 실제 부하에서 측정하여 안전하게 종료되기 전에 부하에 필요한 시간을 포괄해야 합니다.
중복성은 별도의 구성 요소입니다. 1+1 및 N+1은 공급 장치만 병렬 연결하는 것이 아니라 이중화 모듈을 통해 달성됩니다.
밀봉된 캐비닛 주변 환경에서 용량을 줄입니다. 실내 온도가 아닌 내부 온도에 따라 사용 가능한 출력이 설정됩니다.
공급업체 자체 선언을 통해 준수 여부를 확인하십시오. 표준은 최종 장비에 적용되며 그 범위는 가정하기보다는 검증되어야 합니다.
텔레콤 랙, 집합 스위치 또는 신호 캐비닛은 하루 24시간 작동하므로 가동 중지 시간의 매 시간은 일정에 따른 불편함이 아니라 서비스 이벤트입니다. 이는 변환 효율성에서 열 마진, 보호 동작 및 입력 교란을 통해 계속 작동하는 능력으로 강조점을 이동합니다. 보호 임계값은 효율성 곡선보다 더 중요합니다. 짧은 입력 강하로 인해 트립되는 공급 장치는 명판 효율성이 우수하더라도 애플리케이션에 실패한 것입니다. 해당 관계의 메커니즘은 에 대한 가이드에서 다룹니다. 스위칭 전원 공급 장치가 시스템 신뢰성을 향상시키는 방법 .
공칭 수치가 제안하는 것보다 넓습니다. 48V 통신 DC 플랜트는 48V에 가깝지만 정확히는 그렇지 않으며, 24V 산업용 버스는 충전 중에 상승하고 부하가 걸리면 전압이 저하됩니다. 운송 시 소스는 충전 및 방전 사이클에 걸쳐 단자 전압이 실질적으로 이동하는 배터리일 수 있습니다. 시스템이 표시할 수 있는 최소값과 최대값을 기록한 다음 해당 창에 대해 여유를 두고 선택합니다. 공칭 전압에서만 지정된 공급 장치는 가장 편리한 순간에 중단됩니다.

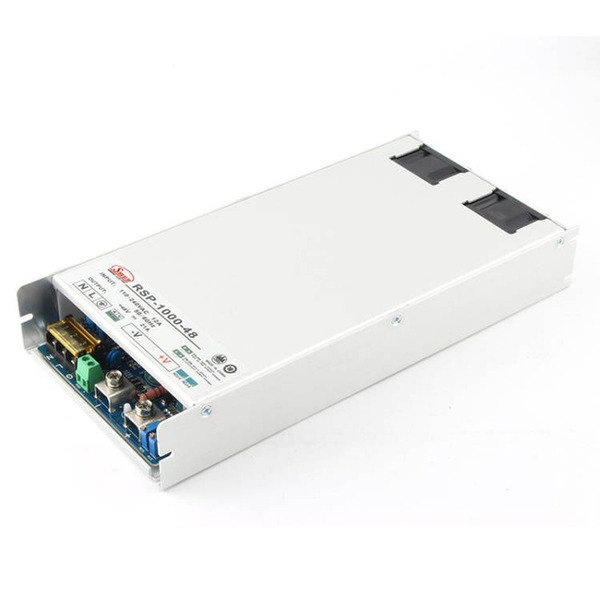

공급 장치는 교란이 도달하는 첫 번째 구성 요소이기 때문입니다. 이 포트폴리오에 게시된 사양은 업스트림 보호 장치에서 허용해야 하는 돌입 동작과 함께 115VAC에서 20A, 230VAC에서 40A의 서지 전류를 제공합니다. 더 넓은 입력 허용 오차와 PFC 프런트 엔드 모두 도움이 됩니다. 통신용 1000W 조정 가능한 PFC 공급 장치는 47~63Hz에서 110~240VAC의 입력 범위, 1008W의 최대 출력 전력, 24V~150V 조정 창에서 6.7~42A의 출력 전류 범위, 88.3~91%의 변환 효율, 최소 MTBF를 제공합니다. 720,600시간. DC 측에도 동일한 논리가 적용됩니다. 통신 레일에 전원을 공급하는 스텝다운 컨버터는 부하로 전송하지 않고 버스에 존재하는 과도 현상을 견뎌야 합니다.
유지 시간은 입력이 제거된 후 공급 장치가 출력을 유지하는 간격으로, 정의된 부하에서 인용됩니다. 공개된 한 예에서는 최대 부하 시 230VAC에서 60ms, 115VAC에서 12ms의 유지 시간을 지정합니다. 중요한 숫자는 부하가 안전한 종료를 완료하거나 중복 피드로 넘겨지는 데 필요한 시간입니다. 이는 데이터시트에서 사용할 수 있는 가장 큰 수치가 아닙니다. 먼저 해당 요구 사항을 측정하거나 계산한 다음 이를 실제 부하에서 게시된 수치와 비교하십시오. 부하가 증가함에 따라 홀드업이 짧아지기 때문입니다.
1+1은 둘 중 하나가 전체 부하를 감당할 수 있는 크기의 두 가지 공급 장치를 사용하여 간단한 배선으로 단일 오류로부터 보호합니다. N+1은 부하에 N 공급 장치와 하나의 예비 부품을 사용합니다. 이는 부하가 여러 변환기에 분산되거나 시스템이 대규모 설치에서 중단 없이 하나의 오류를 허용해야 하는 경우에 일반적으로 선택됩니다. 둘 다 출력을 분리하려면 이중화 모듈이 필요합니다. 12V, 24V 또는 48V DC에서 작동하는 전용 20A DIN 레일 모듈은 1+1 및 N+1 구성을 지원합니다. 디커플링 없이 병렬로 연결된 두 공급 장치는 토폴로지가 가정하는 절연을 제공하지 않습니다.
내부 주변 환경에서 경감 곡선을 읽은 다음 곡선이 강제 공기 흐름의 유무에 관계없이 인용되는지 확인하십시오. 이 포트폴리오에 게시된 예에서는 작동 온도가 −25°C ~ +50°C이고 50°C 이상에서는 정격이 감소한다고 명시되어 있습니다. 이는 수치가 작업 한계가 아니라 읽어야 할 곡선임을 알려줍니다. 밀폐된 실외 캐비닛에서는 내부 주변이 외부 공기보다 훨씬 높을 수 있으므로 계산에 대한 올바른 입력은 장착 위치에서 측정된 캐비닛 온도입니다. 랙형 캐비닛 빌드의 경우 캐비닛 빌드용 DIN 레일 전원 공급 장치는 동일한 논리를 따르며 DC 분배 레이어를 형성하는 경우가 많습니다.
절연 요구 사항은 기본 설정이 아닌 장비의 접지 배열에 따라 결정됩니다. 부하가 소스와 기준을 공유해서는 안 되는 경우 절연된 변환기가 필요합니다. 랙이 이미 공통 레퍼런스를 제공하는 경우 비절연 컨버터가 경제적인 선택이며 대신 인클로저 보호에 비용 절감 효과를 적용할 수 있습니다. 48V~13.8V 통신 DC-DC 컨버터가 해당 임무에 대한 표준 패턴입니다. EMI 측면에서 역률 보정 기능이 있는 공급 장치는 더 낮은 고조파 전류 프로필을 제공하므로 최종 장비 수준에서 논의가 단순화되며 이 포트폴리오의 통신 및 산업용 등급 전원 공급 장치는 AC 입력 및 DC 입력 배열을 모두 포괄합니다.
무인 현장의 경우 원격 운영자가 공급 결함과 부하 결함을 구별할 수 있게 해주는 기능이 답입니다. 이 포트폴리오에 게시된 보호 세트에는 단락, 과부하, 과전압, 과열, 팬 고장 및 저전압이 포함되며, 팬 고장 또는 저전압 플래그는 장치의 성능이 저하되거나 완전히 고장났는지 여부를 알려줍니다. 부품 번호를 확정하기 전에 모니터링 시스템이 사용할 수 있는 신호를 결정하십시오.
표준은 개별 공급 장치가 아닌 최종 장비에 적용되므로 규정 준수 질문은 제품 범주에서 시작됩니다. 예를 들어 정보 통신 기술 장비의 경우 IEC/EN 62368-1 또는 해당되는 경우 누설 전류 제한 사항을 추가하는 의료 표준 IEC/EN 60601-1입니다. 공용 저전압 공급 장치에 연결된 장비의 고조파 전류 방출은 IEC 61000-3-2에 해당합니다. 모든 경우에 공급업체에게 자체 선언을 요청하고 데이터시트 요약에서 규정 준수를 추론하기보다는 이를 프로젝트 파일과 함께 보관하십시오.
표 1: 애플리케이션별 요구 사항 프로필
요구 사항 | 통신 | 네트워킹 | 운송 |
|---|---|---|---|
일반적인 공급 전압 | 48V DC 플랜트; 광범위한 AC 입력 | 12V / 24V / 48V DC; AC 주전원 | 배터리 버스, 자주 12V/24V/48V/72V |
허용 가능한 중단 | 매우 짧습니다. 중복이 예상됨 | 짧은; 핵심 사이트의 일반적인 중복성 | 엔진 및 트랙션 이벤트를 통과해야 함 |
중복 요구 사항 | 1+1 또는 N+1 | 핵심장비 1+1 | 기능 중요도에 따라 다름 |
주변 온도 | 밀폐형 캐비닛, 중간~높음 | 장비실, 보통 | 넓은 범위, 진동 있음 |
일반적인 전력 대역 | 단위당 200W ~ 1000W | 랙 피드당 200W~3000W | 100W ~ 2000W |
지배적 선택 위험 | 유지 시간 및 중복성 | 밀봉된 캐비닛의 용량 감소 | 입력 범위 및 과도 허용 오차 |
표 2: 제품 및 평가 범위
제품군 | 게시된 등급 | 게시된 출력 | 주목할만한 공개 세부정보 |
|---|---|---|---|
RSP-200 시리즈 | 200W / 204W | 12V, 24V, 27.3V | 입력 88~264VAC 또는 124~370VDC; 230VAC에서 0.95 이상의 역률 |
RSP-320 | 320.4W / 321W / 321.6W | 12V, 15V, 24V | 입력 88~264VAC 또는 124~370VDC; 240VAC에서 1.5mA 미만의 누출 |
조정 가능한 PFC 공급 장치, 통신 | 최대 1008W | 2V 단계로 조정 가능한 24V~150V | 입력 110~240VAC; 효율성 88.3%~91%; MTBF 최소 720,600시간 |
RSP-2000 | 2000W 상수 | 24V~150V 조정 가능, ±3% | 역률 최소 0.99; 280 × 140 × 65mm; −25°C ~ +50°C |
RSP-3000 | 220VAC에서 3000W, 110VAC에서 2200W | 조정 가능, 모델에 따라 다름 | 입력 100~264VAC; 효율성 최대 93.4% |
위의 그림은 게시된 시리즈 지정 및 사양 표에서 인용되었습니다. 주문하기 전에 데이터 시트에서 정확한 모델, 입력 창 및 경감 곡선을 확인하십시오.
부하를 떨어뜨리지 않고 단일 전원 장애를 견뎌야 하는 48V 통신 랙 피드를 생각해 보십시오. 여기서 부하가 제어된 종료를 완료하는 데 15ms가 필요하고 48V에서 20A를 소비합니다.
1단계 - 부하를 전력으로 변환합니다. 48V 및 20A에서 부하는 960W입니다.
2단계 - 입력 창을 설정합니다. DC 플랜트가 제공할 수 있는 최소값과 최대값을 확인한 다음 게시된 입력 범위가 양쪽 끝을 여유 있게 포함하는 공급 장치를 선택합니다.
3단계 - 요구 사항과 유지 시간을 비교합니다. 게시된 홀드업은 최대 부하 및 특정 입력 전압에서 인용되며, 부하가 높을수록 짧아집니다. 부하에 게시된 수치가 부하에 필요한 15ms를 포함하지 않는 경우 약간 더 큰 공급 장치를 수용하거나 부하에 정전 용량을 추가하십시오. 단, 헤드라인 번호가 아닌 데이터시트의 여백 크기를 조정하십시오.
4단계 - 중복 토폴로지를 선택합니다. 중단 없는 작동이 필요한 단일 부하의 경우 전체 960W 정격의 각 공급 장치를 갖춘 1+1이 간단한 답입니다. N+1은 로드가 여러 피드에 걸쳐 분할될 때 관련됩니다.
5단계 - 디커플링 구성 요소를 추가합니다. 공급 장치당 20A 이상의 정격 이중화 모듈을 지정하고, 해당 모듈의 게시된 전압 강하와 부하에서의 효율성을 확인하여 강하가 3단계에서 계산한 마진을 소모하지 않도록 하십시오.
예시적인 방법일 뿐입니다. SMUN 제품 사양이 아닙니다.
입력 창 - 소스가 표시할 수 있는 최소 및 최대(여백 포함)
내부 주변 - 장착 위치에서 닫힌 캐비닛 내부를 측정합니다.
부하 프로필 - 연속 전류, 돌입 및 입력 손실 시 부하에 필요한 시간.
이중화 토폴로지 — 1+1, N+1 또는 없음과 디커플링 모듈 등급.
모니터링 신호 - 시스템이 사용할 수 있는 오류 플래그입니다.
규정 준수 범위 - 최종 장비를 관리하는 표준 및 필요한 공급업체 선언입니다.
통신, 네트워킹 및 운송 전원 공급 장치는 가용성을 위해 선택되며 가용성은 소스가 제공하는 입력 창, 부하에 필요한 대기 시간, 서비스 수준 요구 사항에 따른 이중화 토폴로지, 설치된 주변 환경에 따른 열 여유 등 고정된 순서로 4가지 결정을 통해 구축됩니다. 효율성과 비용은 이러한 결정을 주도하기보다는 따릅니다.
이 범주에서 가장 일반적인 사양 오류는 명판 등급을 사용 가능한 출력으로 처리하는 것입니다. 밀봉된 실외 캐비닛의 +50°C 정격 2000W 장치는 캐비닛이 도달하는 내부 주변의 2000W 장치가 아닙니다. 측정된 온도에서 경감 곡선을 읽으면 명판이 납품 가능한 수치로 변환됩니다.
견적을 요청하기 전에 입력 창, 내부 주변 환경, 대기 요구 사항 및 이중화 모듈이 범위 내에 있는지 확인하십시오. 이 4가지에 답하면 최종 후보 목록은 일반적으로 2~3개의 부품 번호로 구성됩니다.
A: 입력이 손실된 후 로드가 완료되어야 하는 모든 작업(제어된 종료, 중복 피드로의 핸드오버 또는 짧은 교란의 통과)을 처리하기에 충분합니다. 부하가 증가함에 따라 홀드업이 짧아지므로 실제 부하 및 입력 전압에서 게시된 수치를 비교하십시오.
A: 출력을 직접 배선하는 것은 아닙니다. 이중화에는 고장난 장치가 공유 레일을 아래로 당길 수 없도록 분리가 필요합니다. 공급당 전류보다 정격이 높은 전용 이중화 모듈은 1+1 및 N+1 구성에 해당 기능을 제공합니다.
A: 아니요. 정격은 정의된 주변 및 부하 조건에서 인용되며 달성 가능한 출력은 내부 온도가 상승함에 따라 감소합니다. 밀폐된 캐비닛에서는 명판 수치가 아닌 측정된 내부 주변의 경감 곡선에 따라 장치가 제공할 수 있는 성능이 결정됩니다.
A: 적용 여부는 장비 등급, 입력 전류 및 제품을 관리하는 고조파 전류 제한 버전에 따라 다릅니다. IEC 61000-3-2는 공공 저전압 공급 장치에 연결된 장비의 고조파 전류 방출을 다룹니다. PFC 프런트 엔드는 이러한 제한을 충족하는 일반적인 경로이며 동일한 출력 전력에서 입력 전류도 낮춥니다.
A: 원격 운영자가 공급 결함과 부하 결함을 구분할 수 있게 해주는 것입니다. 이 포트폴리오에 게시된 보호 세트에는 단락, 과부하, 과전압, 과열, 팬 고장 및 저전압이 포함되며 팬 고장 및 저전압 플래그는 일반적으로 무인 사이트에 가장 유용합니다.
