간헐적인 자동화 오류는 엔지니어를 끝없이 좌절시킵니다. 설명할 수 없는 PLC 재설정으로 인해 중요한 제조 작업 흐름이 중단됩니다. 허위 로직 트리거와 표류 센서 판독으로 인해 귀중한 생산 시간이 낭비됩니다. 우리는 24VDC 제어 캐비닛에서 이러한 환상 결함의 근본적인 근본 원인을 간과하는 경우가 많습니다. 숨겨진 원인은 일반적으로 전원 공급 장치 출력 리플 입니다 . 더러운 DC 전원은 완벽하게 구성된 자동화 네트워크를 미묘하게 불안정하게 만듭니다. 이는 민감한 구성 요소가 지정된 전기 매개변수를 벗어나 작동하도록 강제합니다.
이 기사에서는 전기적 노이즈가 전반적인 제어 시스템 안정성을 어떻게 저하시키는지 객관적으로 평가합니다. 이러한 논리 중단 뒤에 숨은 정확한 메커니즘을 배우게 됩니다. 또한 올바른 전력 아키텍처를 올바르게 지정하는 방법도 살펴보겠습니다. 여기에서 정보를 바탕으로 결정을 내리면 비용이 많이 들고 예상치 못한 시설의 기계 가동 중단 시간을 방지할 수 있습니다.
과도한 전원 공급 장치 출력 리플은 PLC 논리 임계값을 위반하고 고해상도 아날로그 센서의 정확도를 저하시킬 수 있습니다.
표준 산업 관행에 따르면 리플과 잡음은 최대 부하 시 공칭 출력 전압(예: 24V 시스템의 경우 <120mVp-p)의 1% 미만으로 유지되어야 합니다.
산업용 전원 공급 장치를 평가하려면 데이터시트의 "일반적인" 값을 넘어서 동적 부하 및 열 응력 하에서 리플이 어떻게 작동하는지 이해해야 합니다.

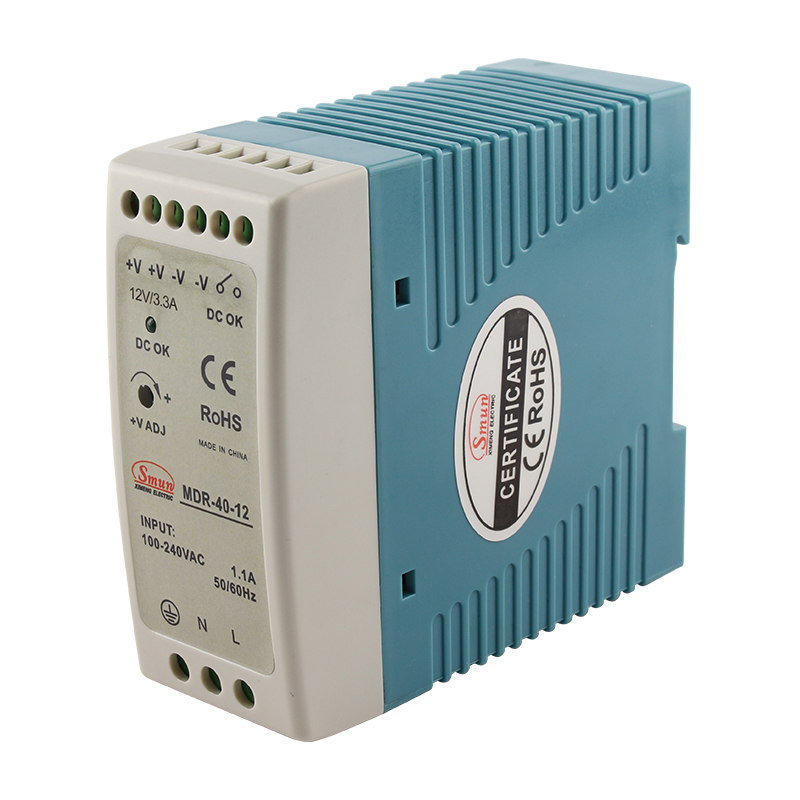

프리미엄 저ESR 커패시터를 갖춘 고품질 DIN 레일 전원 공급 장치로 업그레이드하면 캐비닛 노후화로 인한 장기적인 리플 저하가 완화됩니다.
미세한 전기적 이상은 쉽게 거시적인 사업 손실로 해석됩니다. 짧은 전압 변동은 몇 밀리초 동안만 지속될 수 있습니다. 그러나 전체 포장 라인을 중단할 수 있습니다. 계획되지 않은 기계 가동 중지 시간으로 인해 시설에 분당 수천 달러의 비용이 발생합니다. 배치 품질이 저하되면 값비싼 재료 낭비가 발생합니다. 유지 관리 팀이 보이지 않는 전기 유령을 추적함에 따라 진단 작업 시간이 빠르게 늘어납니다.
기술자는 오류가 발생할 때 PLC 펌웨어를 잘못 비난하는 경우가 많습니다. 완벽하게 좋은 아날로그 센서를 대체할 수도 있습니다. 그들은 통신 중단을 해결하기 위해 네트워크 케이블을 다시 연결합니다. 이러한 개입은 증상을 치료하기 때문에 실패합니다. 실제 실패 지점은 더러운 DC 전원입니다. 어떤 펌웨어 업데이트도 불안정한 전원 공급 시스템을 수정할 수 없습니다. 소스 전압 자체가 심하게 변동하는 경우 재배선은 아무 효과가 없습니다.
안정적인 전력 아키텍처를 위해서는 엄격한 성공 기준을 설정해야 합니다. 진정한 안정성은 전압이 엄격한 허용 오차 범위 내에서 엄격하게 유지된다는 것을 의미합니다. 민감한 마이크로프로세서는 균일하고 지속적인 DC 전원이 필요합니다. 아날로그-디지털 변환기(ADC)가 올바르게 작동하려면 깨끗한 노이즈 플로어가 필요합니다. 성공적인 설계는 과부하 단계에 관계없이 이러한 매개변수를 유지합니다. 대형 모터가 시동되면 DC 버스가 처지거나 울려서는 안 됩니다. 이 기반을 확보하면 설명할 수 없는 캐비닛 결함의 대부분이 제거됩니다.
24VDC PLC의 디지털 입력은 특정 전압 임계값을 사용하여 논리 상태를 읽습니다. 이러한 임계값을 $V_{IL}$(전압 입력 낮음) 및 $V_{IH}$(전압 입력 높음)이라고 합니다. 일반적인 PLC는 5V 미만의 모든 전압을 논리 "0"으로 인식할 수 있습니다. 15V를 초과하는 모든 전압을 논리 "1"로 인식할 수 있습니다. 5V에서 15V 사이의 영역은 정의되지 않은 영역입니다. 높은 진폭의 전압 리플은 유효한 신호를 이 정의되지 않은 영역으로 밀어 넣을 수 있습니다. 안정적인 24V 신호에 심각한 음의 리플 스파이크가 발생하는 경우 PLC는 일시적으로 "0"을 읽을 수 있습니다. 이로 인해 잘못된 트리거링이 발생합니다. 안전 릴레이가 작동할 수 있습니다. 시퀀서는 중요한 단계를 건너뛸 수 있습니다.
최신 PLC에는 내부 필터링 네트워크 기능이 있습니다. 이러한 회로는 사소한 전기적 이상 현상을 완화하는 데 도움이 됩니다. 그러나 이들에 전적으로 의존할 수는 없습니다. 지속적인 고주파 과도 현상은 기본 입력 필터를 쉽게 우회합니다. 심각한 저주파 리플로 인해 내부 디커플링 커패시터가 과부하됩니다. 잡음이 프런트엔드 격리를 통과하면 기본 논리 프로세서가 손상됩니다. 소스에서의 적절한 전력 조절이 최선의 방어책입니다.
아날로그 회로는 과도한 리플로 인해 더욱 큰 어려움을 겪습니다. 표준 0~10V 또는 4~20mA 루프에는 절대 전압 안정성이 필요합니다. 물리적 힘을 4~20mA 신호로 변환하는 압력 센서는 기본 전압이 완벽하게 균일하게 유지된다고 가정합니다. Ripple은 이 변환 프로세스에 직접적인 간섭을 삽입합니다. 센서는 변동하는 신호를 전송합니다. 컨트롤러는 물리적 현실을 잘못 해석합니다.
노이즈 플로어는 ADC 분해능을 직접적으로 결정합니다. 현대 자동화에서는 고정밀 작업을 위해 16비트 또는 24비트 ADC를 활용합니다. 10V 레퍼런스에서 실행되는 16비트 ADC의 LSB(최하위 비트) 크기는 대략 0.15mV입니다. 전원이 50mV의 리플을 주입하면 노이즈의 가장 낮은 비트를 효과적으로 묻습니다. 이로 인해 허용할 수 없는 양자화 오류가 발생합니다. 16비트 정확도에 대한 비용을 지불하지만 8비트 성능만 받습니다.
ADC 분해능 | 기준 전압 | LSB 값 | 50mV 리플의 영향 | 효과적인 해결 방법 상실 |
|---|---|---|---|---|
10비트 | 10V | 9.76mV | ~5 LSB를 제비합니다. | 가벼운 손실 |
12비트 | 10V | 2.44mV | ~20 LSB를 제비합니다. | 눈에 띄는 저하 |
16비트 | 10V | 0.15mV | ~330 LSB를 제비합니다. | 심각한 양자화 오류 |
업계 표준은 허용 가능한 소음 수준에 대한 명확한 기준을 제공합니다. 표준 관행에서는 리플과 잡음이 공칭 출력 전압의 1% 미만으로 유지되도록 요구합니다. 견고한 24V 산업용 시스템의 경우 이는 잡음을 240mVp-p 미만으로 유지하는 것을 의미합니다. 그러나 고품질 유닛의 목표는 훨씬 더 낮습니다. 프리미엄 산업용 전원 공급 장치는 일반적으로 리플을 120mVp-p 미만으로 제한합니다. 계측 네트워크 및 실험실 등급 센서에는 더욱 엄격한 허용 오차가 필요합니다. 데이터 무결성을 유지하기 위해 50mVp-p 미만의 성능을 요구하는 경우가 많습니다.
엔지니어는 데이터시트를 비판적으로 읽어야 합니다. 저주파 리플과 고주파 노이즈를 구별해야 합니다. 저주파 리플은 일반적으로 입력 AC 주전원에서 발생합니다. 이는 라인 주파수의 두 배(예: 100Hz 또는 120Hz)에서 나타납니다. 고주파수 잡음은 날카로운 스위칭 아티팩트로 구성됩니다. 이러한 스파이크는 조정기의 스위칭 주파수(종종 50kHz~500kHz)에서 발생합니다.
항상 데이터시트에 나열된 테스트 조건을 면밀히 조사하십시오. "일반적인" 사양은 열악한 환경에서 거의 의미가 없습니다. 다음과 같은 중요한 질문을 스스로에게 물어보세요.
엄격한 20MHz 대역폭에서 리플이 측정되었습니까?
제조업체가 장치를 전체 부하 또는 부분 부하에서 테스트했습니까?
테스트가 온화한 25°C에서 수행되었습니까, 아니면 실제 캐비닛 작동 온도에서 수행되었습니까?
또한 선형 조정기와 스위칭 조정기 간의 근본적인 균형을 평가해야 합니다. 선형 레귤레이터는 매우 낮은 리플을 제공합니다. 스위칭 소음이 거의 0에 가깝습니다. 불행히도 과도한 열이 발생하고 효율성이 부족합니다. 스위칭 레귤레이터는 높은 효율로 작동합니다. 무거운 하중에도 시원함을 유지합니다. 그러나 본질적으로 스위칭 잡음이 발생합니다. 출력 전압을 제거하려면 우수한 내부 필터링 구성 요소가 필요합니다.
레귤레이터 유형 | 일반적인 효율성 | 리플 및 잡음 출력 | 열 출력(열) | 최고의 응용 프로그램 |
|---|---|---|---|---|
선의 | 30% - 50% | 매우 낮음(<10mV) | 매우 높음 | 실험실 장비, 오디오 장비 |
스위칭(SMPS) | 85% - 95% | 보통(50mV - 200mV) | 낮은 | 공장 자동화, PLC |
캐비닛 공간은 현대 자동화의 프리미엄 리소스입니다. 일반적인 DIN 레일 전원 공급 장치는 제한적이고 환기가 되지 않는 공간에서 작동합니다. 여러 장치가 서로 빽빽하게 들어차 있습니다. 이는 높은 열밀도를 생성합니다. 열은 전력 전자 장치의 주요 적입니다. 높은 열밀도는 내부 전해 커패시터의 성능을 훨씬 더 빠르게 저하시킵니다. 액체 전해질이 시간이 지남에 따라 증발함에 따라 등가 직렬 저항(ESR)이 증가합니다. ESR이 높을수록 출력 리플이 직접적으로 증가합니다. 시스템이 처음에는 완벽하게 실행되지만 2년 후에는 설명할 수 없는 오류가 발생할 수 있습니다.
기능을 결과에 매핑하는 여러 중요한 차원에 걸쳐 전원 단위를 평가해야 합니다. 다음 지침을 따르십시오.
커패시터 품질: 고온(정격 105°C), 낮은 ESR 커패시터를 명시적으로 지정하는 모델을 찾으십시오. 이러한 구성 요소는 열적 저하를 방지하고 수년간 연속 사용해도 균일한 전압 프로파일을 유지합니다.
동적 부하 응답: 공급 장치는 갑작스러운 전류 서지 중에도 리플 사양을 유지해야 합니다. 접촉기 및 솔레노이드와 같은 유도 부하는 동일한 DC 버스에서 자주 발생합니다. 전원 장치는 심각한 전압 강하나 링잉 현상 없이 즉시 복구되어야 합니다.
통합 EMI/RFI 필터링: 광범위한 온보드 필터링을 찾아보세요. 이는 고주파수 스위칭 잡음이 AC 전력망으로 역류되지 않도록 보장합니다. 또한 민감한 PLC 로직 보드로 소음이 급증하는 것을 방지합니다.
단순히 전력량이 가장 높은 장치를 구입하지 마십시오. 스위칭 전원 공급 장치의 크기를 과도하게 늘리면 부하 조절 성능이 저하되는 경우가 있습니다. 많은 장치는 80% 부하보다 10% 부하에서 덜 효율적으로 작동합니다. 부하 조절 비율에 주의 깊게 집중하십시오. 최대 정격 작동 온도에서 리플 사양을 확인하십시오. 마지막으로 MTBF(Mean Time Between Failures) 문서를 확인하여 장기적인 안정성을 보장하세요.
소음을 잘못 측정하면 엔지니어가 잘못된 진단 경로를 밟게 됩니다. 표준 오실로스코프 프로브는 종종 대규모 측정 함정을 야기합니다. 일반적으로 악어 클립이 있는 긴 접지 리드를 사용합니다. 이 긴 와이어는 안테나 역할을 합니다. 이는 캐비닛 내부의 가변 주파수 드라이브 및 릴레이에서 주변 전자기 간섭(EMI)을 적극적으로 포착합니다. 스코프 화면에는 인위적으로 부풀려진 리플 판독값이 표시됩니다.
이러한 함정을 피하려면 "팁 앤 배럴" 또는 접지 스프링 방법을 사용하십시오. 표준 접지 클립을 완전히 제거하십시오. 짧은 접지 스프링을 프로브 배럴에 직접 연결합니다. 이 어셈블리를 출력 단자에 직접 누르십시오. 이는 안테나 효과를 제거합니다. 팽창되지 않은 실제 리플 전압을 캡처합니다.
최고의 전원 공급 장치라도 적절한 배포 모범 사례가 필요합니다. 캐비닛 조립 중에 다음과 같은 중요한 단계를 고려하십시오.
라우팅 경로를 분리하세요. 민감한 아날로그 신호선을 고전류 DC 전력선이나 AC 주전원과 병렬로 연결하지 마십시오.
매우 민감한 장비 근처에서는 국부적인 디커플링 커패시터를 사용하십시오.
전용 DC-DC 컨버터를 배포하여 중요한 측정 노드를 분리하십시오. 이는 공유 24V 버스의 소음이 정밀 기기를 교차 오염시키는 것을 방지합니다.
심각한 채택 위험에 유의하세요. 근본적인 배선 결함을 해결하지 않고 전원 장치를 업그레이드하면 소음 문제가 해결되지 않습니다. 접지 루프는 자동화 안정성에 큰 위협이 됩니다. 캐비닛에 여러 개의 충돌하는 접지 전위가 있는 경우 공급 품질에 관계없이 소음이 순환됩니다. 단일점 스타 그라운드 아키텍처를 확보해야 합니다. 그래야만 프리미엄 필터링된 전원 공급 장치가 PLC와 센서를 진정으로 보호할 수 있습니다.
전원 공급 장치 출력 리플은 신비한 전기 현상이 아닙니다. 이는 엄격하게 측정 가능하고 해결 가능성이 높은 변수입니다. 이는 자동화 장비의 가장 중요한 신뢰성을 결정합니다. 이 잡음을 제어하면 무작위 논리 재설정을 방지할 수 있습니다. 이는 아날로그 제어 루프의 정확한 정확성을 유지합니다. 이를 무시하면 실망스럽고 간헐적인 생산 중단이 보장됩니다.
지금 귀하의 기계 아키텍처를 보호하기 위한 사전 조치를 취하십시오. 먼저, 현재 전원 공급 장치 데이터시트를 감사하십시오. 설치된 PLC 및 센서의 엄격한 전압 허용 오차와 명시된 리플 한계를 비교하십시오. 둘째, 실제 캐비닛 상태를 확인하기 위해 팁 앤 배럴 방법을 사용하는 적절한 측정 기술을 요구합니다. 마지막으로 모든 미션 크리티컬 노드에 대해 엄격하게 필터링된 산업용 등급 DIN 레일 장치로 업그레이드하는 것을 고려하십시오. 청정 전력에 미리 투자하면 나중에 막대한 진단 비용이 발생하는 것을 방지할 수 있습니다.
답: 그렇습니다. 내부 커패시터가 노후되고 건조해지면(특히 더운 환경에서) 등가 직렬 저항(ESR)이 증가하여 장치의 수명이 거의 다 되었을 때 리플 전압이 상승하게 됩니다.
답변: 권장되지 않습니다. 상업용 공급 장치에는 산업 환경에 필요한 견고한 EMI 필터링 및 엄격한 리플 제어 기능이 부족하여 공장 전기 서지 중에 PLC 논리 오류가 발생할 위험이 있습니다.
A: 리플은 스위칭 주파수 또는 AC 라인 주파수에 해당하는 주기적인 변화입니다. 과도 노이즈는 일반적으로 유도성 부하 스위칭으로 인해 발생하는 무작위 고주파 스파이크로 구성됩니다. 둘 다 서로 다른 필터링 접근 방식이 필요합니다.
