전원 공급 장치는 산업용 자동화에서 소비자 전자 제품에 이르기까지 현대 전자 제품의 백본이되었습니다. 광범위한 채택에도 불구하고, 우려는 여전히 지속됩니다. 전원 공급 장치는 선형 대안에 비해 시끄럽고 신뢰할 수 없는가? 이 기사에서 우리는 이러한 우려를 분류하고 이러한 가정의 진실을 이해하는 데 도움이되는 자세한 통찰력을 제공합니다.

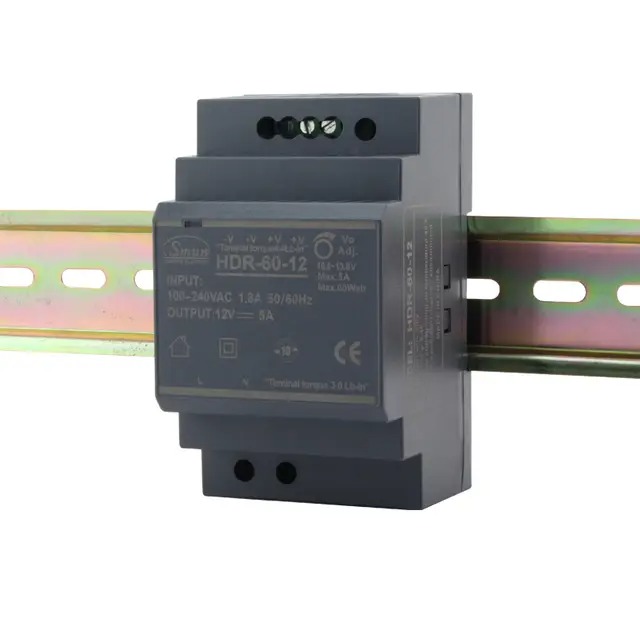

스위치 전원 공급 장치 (스위치 모드 전원 공급 장치 또는 SMP라고도 함)는 고주파 스위치 및 제어 회로를 사용하여 전력을 효율적으로 변환하는 전자 전원 변환기입니다. 저항 전압 낙하 및 대형 변압기에 의존하는 기존 선형 전원 공급 장치와 달리 전원 공급 장치는 빠르게 전환 및 끄는 일련의 트랜지스터를 사용하여 출력 전압을 조절합니다.
이 고주파 작동은 종종 20kHz에서 여러 MHz 범위에서 더 작은 구성 요소 크기, 가벼운 무게 및 상당히 높은 에너지 효율을 허용합니다. 이러한 특성으로 인해 대부분의 최신 장치의 기본 선택이되었습니다.
일반적인 응용 프로그램에는 다음이 포함됩니다.
| 애플리케이션 유형 | 예제 |
|---|---|
| 산업 자동화 | PLC, 센서, 컨트롤 캐비닛 |
| 소비자 전자 장치 | TV, 게임 콘솔, 충전기 |
| 통신 장비 | 라우터, 모뎀, 기지국 |
| LED 조명 시스템 | 가로등, 간판, 건축 사용 |
그러나 이러한 장점은 의심의 여지가 없지만 소음 과 신뢰성을 둘러싼 일반적인 비판을 탐구하는 것이 필수적입니다..
전원 공급 장치 스위칭의 가장 일반적인 비판 중 하나는 전기 및 음향 노이즈 입니다 . 그러나이 질문에 진정으로 답하려면 두 가지 유형의 소음을 구별해야합니다.
전원 공급 장치는 본질적으로 고주파 전환 작업으로 인해 그러나 조절 된 AC-DC 컨버터에 사용 된 것과 같은 현대적인 스위칭 전원 공급 장치는 내장 된 EMI 필터, 차폐 및 국제 EMC 표준 준수로 설계되었습니다. 전자기 간섭 (EMI) 및 무선 주파수 간섭 (RFI)을 생성합니다.
또한 소음의 범위는 종종 설계 품질에 달려 있습니다. 고급 산업 스위칭 전원 공급 장치는 밀접한 공차, 리플 전압을 최소화하고 필터링 된 출력으로 엔지니어링되어 전기 노이즈를 허용 가능한 한계 내에서 수준으로 줄입니다.
반면에 음향 노이즈는 특정 주파수에서 작동 할 때 세라믹 커패시터의 변압기 또는 진동으로 인해 때때로 발생할 수 있습니다. 그러나 이것은 일반적으로 인간 청각 범위를 벗어난 20kHz 이상으로 작동하는 잘 설계된 공급품에서는들을 수 없습니다.
모든 스위칭 전원 공급 장치는 어느 정도의 노이즈를 생성하지만 본질적으로 문제가되지 않으며 종종 적절한 엔지니어링을 통해 잘 통제됩니다.
또 다른 광범위한 신화는 전원 공급 장치를 선형 전원 공급 장치보다 신뢰할 수 없다는 것입니다. 신뢰성에 영향을 미치는 요소를 이해함으로써이를 해결해 봅시다.
전원 공급 장치 설계를 전환 할 때의 한 가지 문제는 열 생성 입니다 . 이 장치는 고주파수에서 작동하기 때문에 MOSFET 및 인덕터와 같은 구성 요소에서 국소 열을 생성합니다. 그러나 대부분의 현대 설계는 열 셧다운 보호 , 과도한 온도 제어 와 효율적인 방열판 또는 공기 흐름 기반 냉각 시스템을 통합합니다..
적절한 열 관리를 통해 구성 요소가 최대 온도 등급보다 훨씬 낮아져 전원 공급 장치 수명이 크게 연장됩니다.
오늘날의 스위칭 전원 공급 장치는 종종 다양한 보호 기능을 갖추고 있습니다 .
| 보호 유형 | 기능 |
|---|---|
| 과도한 전압 보호 | 연결된 연결 장치가 손상되지 않도록 출력 스파이크를 방지합니다 |
| 과부하 보호 | 높은 하중에서 전류를 종료하거나 제한합니다 |
| 단락 보호 | 단락 이벤트 중 내부 구성 요소를 보호합니다 |
| 온도가 셧다운 | 과열 중에 출력이 자동으로 비활성화됩니다 |
이러한 기능은 장치의 안전성을 향상시킬 뿐만 아니라 전반적인 신뢰성에 상당한 가치를 더합니다.
잘 설계된 스위칭 전원 공급 장치는 종종 10 만 시간 이상의 적절한 사용 및 설치로 산업 및 상업 환경에서 수년간의 중단없는 서비스를 제공합니다. MTBF (평균 시간) 등급을 자랑합니다.
보다 객관적인 견해를 제공하기 위해 주요 차이점을 고려해 봅시다.
| 기능 | 스위칭 전원 공급 장치 | 선형 전원 공급 장치 |
|---|---|---|
| 능률 | 80–95% | 50–60% |
| 크기와 무게 | 작고 가볍습니다 | 부피가 크고 무겁습니다 |
| 열 출력 | 고효율로 인해 낮아집니다 | 에너지 손실로 인해 더 높습니다 |
| 소음 (EMI/RFI) | 높지만 제어 가능합니다 | 매우 낮습니다 |
| 규제 및 유연성 | 넓은 범위의 높은 정밀도 | 제한된 |
| 수명 | 적절한 디자인으로 길다 | 길고 기능이 적습니다 |
선형 전원 공급 장치 (예 : 오디오 또는 실험실 장비)에서 선형 전원 공급 장치는 우승 할 수 있지만, 거의 모든 다른 영역 , 특히 공간, 비용 및 효율성이 중요한 곳에서 전원 공급 장치가 지배적입니다.
올바르게 설계된 경우가 아닙니다. 적절한 필터링, 조절 및 과전압 보호를 통해 전원 공급 장치는 마이크로 컨트롤러, LED 및 통신 장비와 같은 민감한 장치에 완벽하게 안전합니다.
윙윙 거리는 것은 일반적으로 하위 설계 또는 노화 된 구성 요소의 결과입니다. 품질 설계는 가청 주파수를 피하고 안정적인 자기 구성 요소를 사용하여 코일 윙을 방지하기 위해 20 kHz 이상으로 작동합니다.
CE UL , ROHS , 및 FCC 준수 와 같은 인증을 찾으십시오 . 이는 제품이 안전성, 효율성 및 전자기 호환성에 대한 엄격한 테스트를 통과했음을 나타냅니다.
별말씀을요. 토폴로지 (Buck, Boost, Flyback, Forward), 입력/출력 등급, 보호 기능, 양식 요소 및 빌드 품질이 다릅니다. 잘 검토 된 응용 프로그램 별 모델을 선택하면 성능과 신뢰성이 향상됩니다.
스위칭 전원 공급 장치 의 성능과 수명을 극대화하려면 다음 지침을 고려하십시오.
적절한 환기를 보장하십시오. 열 축적은 수명을 크게 줄일 수 있습니다.
입력 측면에서 적절한 퓨즈 및 회로 보호를 사용하십시오 .
과부하를 피하십시오. 항상 최대 부하 요구 사항보다 20-30% 버퍼를 허용하십시오.
전원 스파이크 또는 번개가 발생하기 쉬운 환경에 서지 보호를 설치하십시오 .
EMI 문제를 최소화하고 안정적인 작동을 보장하기 위해 깨끗한 배선 관행을 유지하십시오 .
이러한 조치가 이어지면 전원 공급 장치를 전환하는 것은 조용하고 효율적으로, 그리고 몇 년 동안 실패하지 않고 실행될 수 있습니다.
짧은 대답은 제대로 설계 및 설치 될 때는 아닙니다 .
전원 공급 장치는 어느 정도의 전기 및 음향 노이즈를 생성하지만 고급 필터링, 차폐 및 주파수 최적화를 통해 현대 설계에서 잘 관리됩니다. 마찬가지로, 오늘날의 스위칭 전원 공급 장치에는 높은 MTBF 등급, 내장 안전 기능 및 장기적이고 안정적인 성능을 보장하는 열 보호 메커니즘이 제공되므로 신뢰성에 대한 우려가 구식입니다.
산업 자동화, LED 시스템 또는 민감한 전자 제품을위한 스위칭 전원 공급 장치를 선택하는 경우 국제 표준을 충족하고 포괄적 인 보호를 제공하며 출력/부하 요구 사항과 일치하는 우선 순위를 정하십시오.
그렇게함으로써 노이즈 또는 불안정성의 단점없이 , 고효율 소형 설계 와 우수한 신뢰성 의 이점을 누릴 수 있습니다.
