자동차나 RV에서 작업하려는 경우 노트북이 대시보드에서 직접 충전되지 않는다는 사실을 금방 알게 될 것입니다. 노트북에는 안정적인 19V DC DIN 레일 전원 공급 범위가 필요하므로 전압을 높이는 전용 승압 메커니즘이 없으면 표준 12V 차량 콘센트로는 충분하지 않습니다.
표준 벽면 충전기와 함께 잡음이 많은 DC-AC 인버터를 사용할 수도 있지만 12v-19v 부스트 컨버터가 훨씬 더 에너지 효율적입니다. 직접 벅 컨버터는 24V에서 12V로의 DC를 AC로 전환한 다음 다시 DC로 전환하는 대규모 이중 변환 전력 손실을 방지하여 차량의 배터리 수명을 절약합니다.
그러나 와 같은 올바른 하드웨어를 선택하려면 차량 설정을 위한 강력한 12V~19V 부스트 컨버터 노트북의 전력 요구 사항과 차량 DC 액세서리 회로의 전기 안전 제한 사이의 균형을 맞춰 퓨즈가 끊어지지 않도록 해야 합니다.

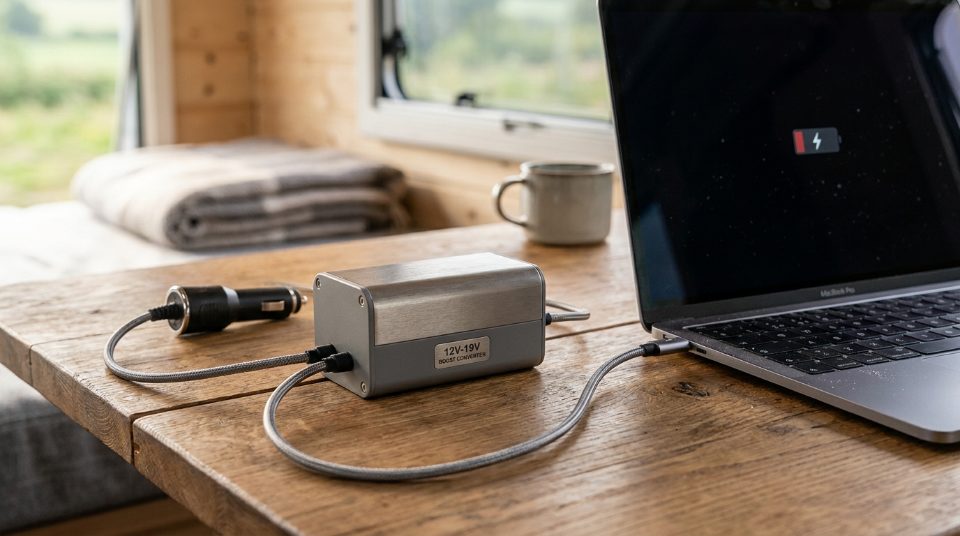

노트북을 12V 시가 소켓에 직접 연결해 보았으나 아무 일도 일어나지 않은 적이 있습니까? 이는 자동차 또는 RV 배터리 시스템이 일반적으로 12V~14V 사이에서 출력되기 때문입니다. 그러나 대부분의 전문가용 및 게임용 노트북에는 충전 프로세스를 시작하기 위해서만 안정적인 19V 입력이 필요합니다. 이러한 전압 격차를 메울 수 있는 방법이 없으면 노트북은 본질적으로 장거리 여행 시 문진이 됩니다.
첫 번째 본능은 노트북의 일반 벽 충전기에 전원을 공급하기 위해 표준 차량용 인버터를 사용하는 것일 수 있습니다. 하지만 이 설정은 엄청나게 낭비적이다. 인버터는 자동차의 DC 전원을 가져와 AC로 변환한 다음 노트북 충전기에서 이를 다시 DC로 변환합니다. 이 이중 변환 과정은 막대한 양의 에너지를 열로 손실하여 차량 배터리를 빠르게 소모시킵니다. 전용 12v-19v 부스트 컨버터를 사용하면 직접 DC-DC 변환을 수행하여 이 문제를 해결하고 에너지 설정을 매우 효율적으로 유지합니다. 열악한 환경의 경우 과 같은 특수 하드웨어를 사용하면 9~40V~19V 방수 부스트 벅 귀중한 배터리 용량을 낭비하지 않고 안정적인 전력을 얻을 수 있습니다.
효율성 외에도 안전은 전용 승압 장치를 사용하는 가장 큰 이유입니다. 차량의 전기 시스템은 시끄러운 환경입니다. 엔진을 시동하거나 AC를 켤 때 발전기는 급격한 전압 변동을 일으킵니다. 품질 부스트 컨버터는 보호 쉴드 역할을 합니다. 이러한 혼란스러운 입력 스파이크를 깨끗하고 지속적인 19V 스트림으로 조절하여 튀김을 유발하는 전력 서지로부터 노트북의 민감한 마더보드 회로를 보호합니다.
직접 DC-DC 변환은 기존 자동차 인버터에 내재된 이중 변환 에너지 손실(DC에서 AC로, 다시 DC로)을 제거합니다.
표준 자동차 및 RV 배터리 시스템은 12V~14V를 출력하는 반면, 대부분의 전문가용 및 게임용 노트북은 충전을 시작하기 위해 안정적인 19V 입력이 필요합니다.
품질 부스트 컨버터는 변동하는 차량 교류 발전기 전압을 깨끗하고 연속적인 19V 스트림으로 조절하여 민감한 노트북 마더보드 회로를 보호합니다.
차량의 출력을 높이는 올바른 방법을 선택하는 것은 전적으로 노트북의 에너지 소비량과 설치 환경에 따라 달라집니다. 완벽하게 어울리는 제품을 찾는 데 도움이 되도록 최고의 옵션을 컴팩트한 밀폐형 장치, 튼튼한 방수 발전소, 조정 가능한 개방형 프레임 모듈이라는 세 가지 카테고리로 분류했습니다.
12v~19v 부스트 컨버터를 선택할 때는 설치 안전을 염두에 두고 연속 전류 성능을 노트북의 최대 수요에 맞춰야 합니다.
변환기 카테고리 | 일반적인 출력 | 인클로저 유형 | 최고의 대상 | 주요 절충안 |
|---|---|---|---|---|
컴팩트한 밀폐형 모듈 | 19V 5A(95W) | 플라스틱/박형 합금(IP67) | 표준형 울트라북, 얇고 가벼운 노트북 | 낮은 열 프로필이지만 100W 미만으로 제한됩니다. |
견고한 주조 알루미늄 | 19V 10A(190W) | 두꺼운 주조 알루미늄(IP68) | 게임용 노트북, 해양 장비, 골프 카트 | 내구성이 뛰어나고 강력하지만 입력 전류가 높습니다. |
조정 가능한 오픈 프레임 | 가변(예: 10-60V) | 없음(베어 PCB) | 맞춤형 DIY 프로젝트, 비표준 장치 | 최대 전압 유연성이 있지만 환경 보호가 부족함 |
이는 매일 통근하는 사람과 원격 비즈니스 작업자에게 가장 적합한 장소입니다. 과도한 열을 발생시키지 않으면서 표준 울트라북, 크롬북, 비즈니스급 노트북에 충분한 전력을 공급합니다. 에폭시 수지(화분)로 완전히 밀봉되어 있어 대시보드 아래의 먼지와 진동에 쉽게 견딥니다.
고성능 게임용 노트북이나 모바일 워크스테이션을 실행하는 경우 이 견고한 장치가 최선의 선택입니다. 골프 카트, 다용도 차량 및 해양 환경에서 자주 사용되는 두꺼운 주조 알루미늄 외피는 강렬한 게임 세션 중에 내부 온도를 낮게 유지하는 거대한 방열판 역할을 합니다.
비표준 장치에 전원을 공급해야 하는 기술 애호가에게 이러한 베어보드 모듈은 매우 편리합니다. 이 제품에는 출력 전압을 수동으로 미세 조정할 수 있는 작은 조정 가능한 나사(전위차계)가 있습니다. 이를 통해 장치의 특정 제조업체 요구 사항에 따라 출력을 정확히 19.5V 또는 18.5V로 설정할 수 있습니다.
이 초소형 옵션은 오토바이 글러브 박스 내부나 좁은 센터 콘솔과 같이 공간이 제한된 설치에 적합합니다. 매우 효율적이며 저전력 노트북용으로 설계되어 짧은 정지 중에 스타터 배터리가 소모되지 않도록 합니다.
표준 95W 장치와 대규모 190W 게임 모델 사이에 편안하게 위치한 이 미드레인지 컨버터는 보급형 전용 그래픽 카드를 사용하는 비디오 편집자와 제작자에게 이상적입니다. 전력 용량과 물리적 크기의 균형이 잘 잡혀 있습니다.
일부 특수 오픈 프레임 모듈에는 메인 부스트 회로와 함께 보조 이 디자인을 사용하면 단일 12V 입력 소스에서 휴대폰이나 태블릿을 빠르게 충전하는 동시에 19V 노트북을 실행할 수 있습니다. 12V/24V~5V 벅 컨버터가 있습니다.
이러한 고급 컨버터는 기본 다이오드 대신 활성 스위치(예: MOSFET)를 사용하여 전력 변환을 처리합니다. 이 설계는 내부 에너지 손실을 최소화하여 배터리 용량의 와트시(Wh)가 모두 중요한 독립형 RV 설정을 위한 최고의 선택입니다.
이러한 장치를 구매할 때 안전한 설치를 위해 다음 기술 세부 사항을 염두에 두십시오.
승압 비율 및 효율성: 공칭 12V 차량 배터리에서 안정적인 19V로 전력을 승압하려면 약 1.6의 부스트 비율이 필요합니다. 최소 90%~95%의 효율성을 보장하는 변환기를 찾으십시오 . 효율이 낮다는 것은 더 많은 에너지가 열로 손실된다는 것을 의미하며, 이는 컨버터의 수명을 단축시킬 수 있습니다.
방수 포장(포팅): 요소에 노출된 차량의 경우 IP67 또는 IP68 등급이 필수적입니다. 이 장치의 내부 회로는 단단한 에폭시 화합물로 완전히 둘러싸여 있습니다. 이 포팅은 습기, 도로 염분 및 엔진 진동으로부터 민감한 전자 장치를 보호합니다. 일부 견고한 산업용 시스템에는 전문 해양 장비를 위한 12V~24V IP68 부스트 컨버터 와 같은 대규모 승압이 필요하지만 전용 12V~19V 컨버터는 표준 노트북 충전에 완벽하게 적합합니다.
승인 확인: 값비싼 노트북을 새로 설치된 변환기에 연결하기 전에 항상 빠른 안전 확인을 수행하십시오. 디지털 멀티미터를 사용하여 플러그의 출력 전압을 측정합니다. 정상적인 컨버터는 무부하 조건에서 19.0V~19.5V 사이를 읽어야 합니다. 판독값이 크게 변동하거나 20V를 초과하는 경우 장치를 연결하지 마십시오.
컴팩트한 19V 5A(95W) 밀폐형 모듈은 이동 중에도 표준 울트라북과 비즈니스 노트북을 충전할 수 있는 이상적인 장소입니다.

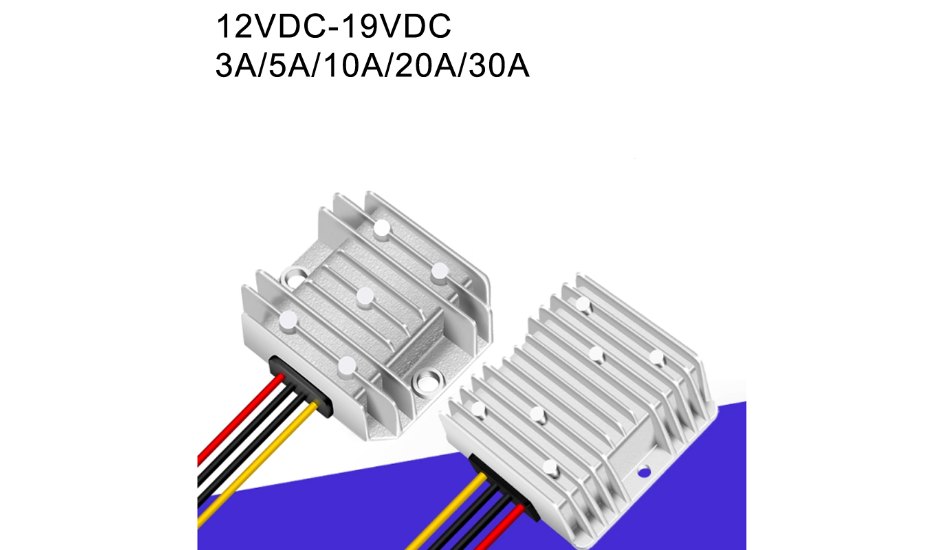

골프 카트와 해양 차량에 자주 사용되는 견고한 방수 19V 10A(190W) 주조 알루미늄 컨버터는 고성능 게임용 노트북에 쉽게 전원을 공급합니다.
온보드 전위차계가 있는 조정 가능한 오픈 프레임 부스트 모듈은 비표준 장치 요구 사항에 맞게 출력 전압을 미세 조정할 수 있는 유연성을 제공합니다.
자동차의 액세서리 콘센트에 장치를 연결했는데 몇 분 후에 플러그를 만졌을 때 뜨거워진 것을 발견한 적이 있습니까? 이것은 고전적인 "암페어 트랩"입니다. 고전력 변환기를 사용하여 까다로운 게임용 노트북을 충전할 때 간단한 전기 변환 수학으로 인해 차량의 기본 배선에 빠르게 과부하가 걸릴 수 있습니다.
숫자가 사람들의 허를 찌르는 방법은 다음과 같습니다. 190W의 전력에 해당하는 10A에서 19V를 출력하는 강력한 컨버터를 실행한다고 가정해 보겠습니다. 희박한 공기에서는 에너지를 생성할 수 없기 때문에 12V 자동차 시스템은 동일한 전력량을 공급해야 합니다. 190W를 공칭 12V 입력으로 나누면 약 15.8A의 전류가 필요합니다. 표준 변환 효율 손실(보통 약 90%)을 고려하면 12v-19v 부스트 컨버터는 실제로 자동차 배터리에서 16A 이상을 끌어와야 합니다.
표준 차량 시가 라이터 소켓은 일반적으로 정격이 10A에 불과하고 퓨즈가 10A에 불과하기 때문에 이는 큰 문제입니다. 대시보드 소켓을 통해 16A를 당기려고 하면 퓨즈가 쉽게 끊어질 것입니다. 더 나쁜 것은 퓨즈가 끊어지지 않으면 과도한 전류로 인해 대시보드 뒤에 숨겨진 얇은 배선이 과열되어 잠재적으로 플라스틱 소켓이 녹거나 전기 화재가 발생할 수 있다는 것입니다.
부스트 DC 컨버터를 수용하기 전에 검사해야 할 사항 의 안전 및 설치 지침에 따르면 , 물리적 전선 한계와 정격 전류를 검사하는 것은 전원을 켜기 전에 협상할 수 없는 단계입니다. 95W 이상의 정격 컨버터를 안전하게 작동하려면 대시보드 소켓을 완전히 우회해야 합니다.
이를 안전하게 수행하려면 다음 설치 단계를 따르십시오 .
전용 전선 실행: 두꺼운 구리 전선(최소 12AWG)을 보조 배터리에서 장착 위치로 직접 배선합니다.
인라인 퓨즈 설치: 단락으로부터 회로를 보호하기 위해 배터리 단자에 최대한 가까운 양극선에 인라인 퓨즈 홀더를 배치합니다.
컨버터 연결: 공장 대시보드 회로를 완전히 우회하여 스텝업 컨버터의 입력측을 새로운 전용 라인에 직접 연결합니다.
출력 측에서 10A(190W)에서 19V를 제공하려면 표준 변환 효율 손실을 고려하여 12V 입력 소스에서 16A 이상을 끌어와야 합니다.
표준 차량 시가 라이터 소켓은 일반적으로 정격이 10A에 불과하며 퓨즈가 10A에 불과합니다. 즉, 고전력 변환기가 쉽게 퓨즈를 끊거나 기본 배선을 과열시킬 수 있습니다.
95W 이상의 정격 컨버터를 안전하게 작동하려면 사용자는 대시보드 소켓을 우회하고 인라인 퓨즈를 사용하여 승압 컨버터를 보조 배터리에 직접 연결해야 합니다.

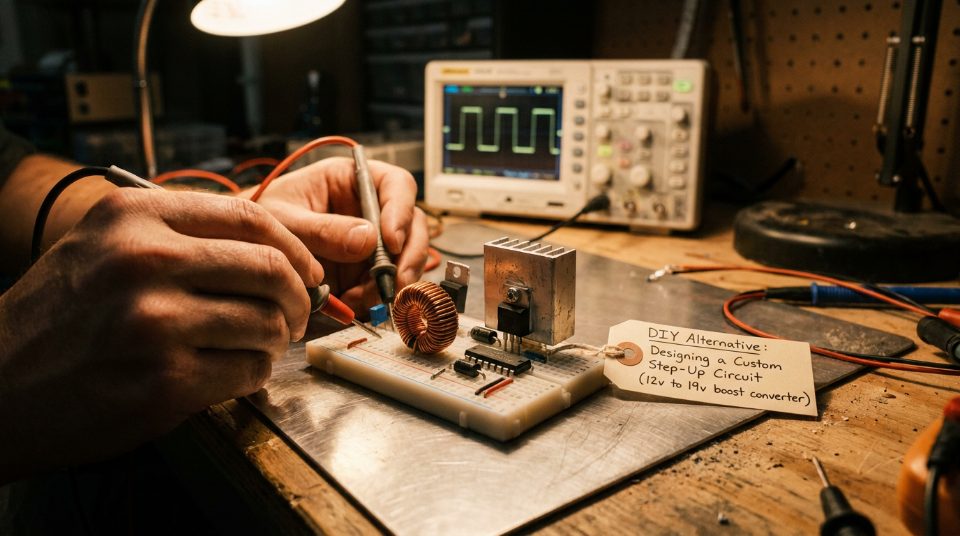

전자 제품을 좋아하고 전원 설정을 완벽하게 제어하고 싶다면 사전 제작된 12v-19v 부스트 컨버터를 구입할 필요가 없습니다. 실제로 처음부터 자신만의 맞춤형 스텝업 회로를 설계하고 구축할 수 있습니다. 이러한 실습 접근 방식은 전력 전자 장치의 작동 방식을 배울 수 있는 좋은 방법이며 정확한 요구 사항에 맞게 하드웨어를 맞춤 설정할 수 있습니다.
기본 부스트 회로를 구축하려면 몇 가지 주요 개별 구성 요소를 소싱해야 합니다.
전력 MOSFET: 입력 전압을 빠르게 켜고 끄는 고속 전자 스위치 역할을 합니다.
인덕터: 스위치가 닫힐 때 자기장에 에너지를 저장하고 스위치가 열릴 때 방출하는 자기 코어를 감싸는 와이어 코일입니다.
쇼트키 다이오드: 저장된 에너지를 출력으로 보내고 전류가 역류하는 것을 방지하는 고속 스위칭 다이오드입니다.
PWM 컨트롤러: MOSFET의 스위칭 속도를 제어하기 위해 펄스 폭 변조 신호를 생성하는 집적 회로(IC)입니다.
매니아들이 맞춤형 회로 구축을 선택하는 가장 큰 이유 중 하나는 전자기 간섭(EMI)을 제어하기 위해서입니다. 표준 상업용 변환기는 RV의 AM/FM 라디오, 햄 라디오 또는 민감한 온보드 전자 장치에 성가신 정전기 또는 소음을 생성할 수 있는 고정 주파수에서 작동하는 경우가 많습니다. 자신만의 보드를 설계함으로써 PWM 컨트롤러의 스위칭 주파수를 "조용한" 대역으로 수동으로 조정하여 차량의 통신 및 엔터테인먼트 시스템을 잡음 없는 상태로 유지할 수 있습니다.
그러나 DIY 경로로 가는 데는 큰 문제가 있습니다. 상업용 변환기는 일반적으로 "화분"되어 있습니다. 즉, 진동과 습기로부터 보호하는 견고한 방수 에폭시로 채워져 있습니다. 더 중요한 것은 상용 장치에는 과전류 보호 및 열 폭주 방지와 같은 안전 기능이 내장되어 있다는 것입니다. 이러한 복잡한 안전 회로를 직접 설계하는 것은 매우 어렵습니다. DIY 보드가 과열되거나 단락이 발생하면 값비싼 노트북이 쉽게 손상되거나 심지어 화재가 발생할 수도 있습니다. 따라서 상업용 장치는 대부분의 여행자에게 더 안전한 선택입니다.
매니아들은 전력 MOSFET, 인덕터, 쇼트키 다이오드, PWM 컨트롤러와 같은 개별 부품을 사용하여 맞춤형 승압 회로를 구성할 수 있습니다.
맞춤형 회로를 사용하면 스위칭 주파수를 수동으로 최적화하여 민감한 온보드 RV 전자 장치의 전자기 간섭(EMI)을 최소화할 수 있습니다.
상업용 화분형 장치에 비해 DIY 빌드의 주요 단점은 강력한 과전류 및 열폭주 보호 기능을 통합하기 어렵다는 것입니다.
모바일 전원 시스템을 설정할 때 95W 밀폐형 컨버터와 190W 산업용 장치 중에서 선택하는 것은 노트북의 최대 전력 소비량과 차량의 배선 용량이라는 두 가지 사항에 따라 결정됩니다. 표준 비즈니스 노트북을 가지고 있다면 일반적으로 95W 장치이면 충분합니다. 그러나 고성능 게임 장비를 실행하는 경우 190W 변환기의 추가 성능이 필요합니다.
연결하기 전에 다음 단계는 항상 12V 입력 전류 소비량을 계산하는 것입니다. 수학을 먼저 확인하지 않고 고전류 12v~19v 부스트 컨버터를 표준 대시보드 액세서리 포트에 직접 연결하지 마십시오. 그렇지 않으면 퓨즈가 끊어지거나 기본 배선이 손상될 위험이 있습니다.
대부분의 독립형 모바일 오피스 및 RV 설치의 경우 상업용 방수 화분 모듈이 최선의 선택입니다. 습기, 진동 및 열 문제로부터 보호하여 이동 중에도 장치를 충전하고 안전하게 유지하는 안정적인 플러그 앤 플레이 솔루션을 제공합니다.
고가의 노트북을 연결하기 전에 새로운 스텝업 모듈을 어떻게 테스트해야 합니까? 컴퓨터를 연결하기 전에 디지털 멀티미터를 사용하여 빠른 승인 검사를 수행하여 더미 로드 하의 출력 전압을 확인해야 합니다. 노트북의 평균 전력량을 모방한 전력 저항기를 연결하고 전압이 떨어지거나 급상승하지 않고 19V에서 안정적으로 유지되는지 확인하세요. 이 간단한 테스트를 통해 장치가 안정적이고 제조 결함으로 인해 마더보드가 손상되지 않는지 확인합니다.
오프로드 차량이나 RV에 사용되는 컨버터에 에폭시 포팅이 중요한 이유는 무엇입니까? 지속적인 도로 진동으로 인해 개방형 회로 기판의 납땜 접합부가 쉽게 깨져 갑작스러운 정전이나 위험한 합선이 발생할 수 있습니다. 완전히 포팅된 컨버터는 습기와 먼지를 차단하는 동시에 모든 구성 요소를 제자리에 단단히 고정하는 견고한 합성 수지로 채워져 있습니다. 이 견고한 설계는 물리적 충격 흡수 장치와 열 전도체 역할을 모두 수행하므로 스마트 12v-19v 부스트 컨버터 전략의 핵심 부분입니다.
엔진 상태는 컨버터의 부스트 비율과 전류 성능에 어떤 영향을 미치나요? 엔진이 작동 중일 때 교류 발전기는 입력 전압을 약 14.4V로 높게 유지하여 부스트 비율을 낮추고 변환 효율을 높입니다. 엔진이 꺼지면 배터리가 12.0V 이하로 떨어지므로 컨버터는 19V 출력을 유지하기 위해 더 많은 작업을 수행하고 더 많은 입력 전류를 끌어오게 됩니다. 이러한 추가 작업량은 더 많은 열을 발생시키므로 휴면 배터리를 충전할 때 설정에 적절한 환기가 이루어지도록 해야 합니다.
