인버터는 현대 전력 시스템의 알려지지 않은 영웅입니다. 가정용 태양광 설비, 백업 에너지원, 산업용 기계 등 그 어느 곳에서든지 인버터는 전기를 사용 가능한 형태로 변환하는 데 중요한 역할을 합니다. 이해하는 것이 필수적입니다. 에너지 효율성을 향상하고, 전력 신뢰성을 보장하거나 재생 에너지 솔루션을 채택하려는 모든 사람에게는 이 가이드에서는 기본 원리부터 다양한 유형, 구성 요소 및 실제 애플리케이션에 이르기까지 인버터 작동을 심층적으로 살펴봅니다. 인버터 작동 방식을
인버터 는 직류(DC)를 교류(AC) 로 변환하는 전자 장치입니다 . 대부분의 가전제품, 도구 및 가전제품은 AC 전원으로 작동하는 반면, 태양광 패널 및 배터리와 같은 소스는 DC 전원을 생산합니다. 인버터는 이러한 격차를 해소하여 저장되거나 생성된 DC 전력이 표준 전기 장치를 작동할 수 있도록 보장합니다.
태양 에너지 시스템의 맥락에서 인버터는 전압 모니터링, 전류 조정, 그리드 상호 작용 관리 등 설정의 핵심입니다. 더 넓은 의미에서 인버터는 주거, 상업 및 산업 환경에서 에너지를 관리, 분배 및 사용하는 방식에 혁명을 일으켰습니다.
인버터의 핵심은 AC 전력의 파형을 에뮬레이션하기 위해 반도체 구성 요소(일반적으로 DC 전력을 고속으로 전환하는 제어된 전자 프로세스를 수행하는 것입니다. 이러한 변환은 인버터 내부 회로 에 의해 제어되는 패턴에 따라 전류를 빠르게 켜고 끄는 트랜지스터 또는 MOSFET) 를 통해 발생합니다 .
| 단계 | 프로세스 | 설명 |
|---|---|---|
| 1 | DC 입력 | 인버터는 태양광 패널이나 배터리와 같은 DC 소스로부터 직류 전류를 받습니다. |
| 2 | 스위칭 프로세스 | 전력 트랜지스터는 빠르게 전환되어 일련의 펄스를 생성합니다. |
| 3 | 웨이브 쉐이핑 | 이러한 펄스는 필터링되고 변조되어 깨끗한 AC 파형을 생성합니다. |
| 4 | 출력 규제 | 센서와 마이크로컨트롤러는 필요한 AC 출력(예: 120V/60Hz)에 맞게 전압과 주파수를 조정합니다. |
이 프로세스를 통해 출력 AC 신호가 그리드에서 제공되는 부드러운 사인파를 모방하여 민감한 장비가 제대로 작동할 수 있도록 합니다.
모든 인버터 시스템은 효율적인 변환 및 조절을 달성하기 위해 조화롭게 작동하는 여러 가지 중요한 구성 요소로 구성됩니다. 이러한 요소를 이해하면 인버터의 성능과 신뢰성에 대한 통찰력을 얻을 수 있습니다.
| 구성 요소 | 기능 |
|---|---|
| DC 입력 회로 | 배터리나 태양 전지판과 같은 소스에서 DC 전압을 공급합니다. |
| 전력 트랜지스터(IGBT/MOSFET) | AC를 시뮬레이션하기 위해 DC의 고속 스위칭을 수행합니다. |
| 마이크로컨트롤러 유닛(MCU) | 스위칭 타이밍과 파형 형성을 제어합니다. |
| 필터 회로 | 펄스를 평활화하여 순수한 사인파 출력을 형성합니다. |
| 냉각 시스템 | 팬이나 방열판을 통해 과열을 방지합니다. |
| 출력 변압기(옵션) | 특정 AC 부하에 대한 전압 레벨을 조정합니다. |
이러한 구성 요소는 인버터가 다양한 부하 및 온도 조건에서 안전한 작동을 유지하도록 보장합니다.
모든 인버터가 동일하게 생성되는 것은 아닙니다. 각 유형은 특정 환경 및 성능 기대치를 위해 설계되었습니다. 주요 인버터 카테고리는 다음과 같습니다.

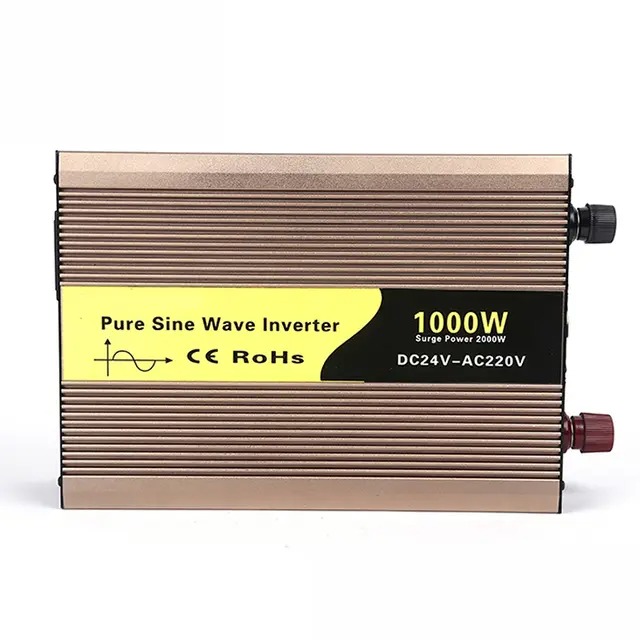

그리드 전기와 동일한 깨끗하고 부드러운 파형을 생성합니다.
컴퓨터, 오디오 장비, 의료 기기와 같은 민감한 장치에 이상적입니다.

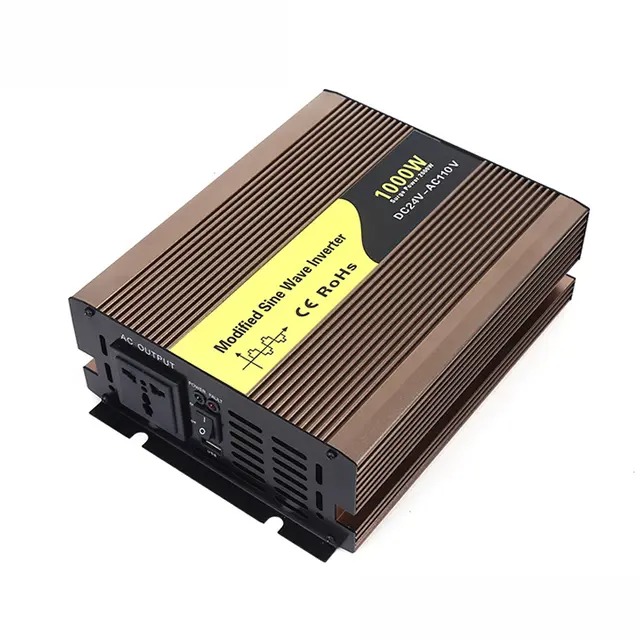

더 간단하고 저렴하지만 사인파의 계단형 근사치를 생성합니다.
조명, 팬, 소형 공구 등 기본 가전제품에 적합합니다.
가장 오래되고 효율성이 가장 낮은 유형입니다. 높은 고조파 왜곡을 생성합니다.
단순하고 저렴한 응용 프로그램을 제외하고는 오늘날 거의 사용되지 않습니다.
그리드에 연결된 태양광 및 재생 에너지 시스템용으로 설계되었습니다.
주파수와 전압을 그리드와 동기화하여 초과 에너지를 내보냅니다.
종종 배터리 저장 장치를 사용하여 유틸리티 그리드와 독립적으로 작동합니다.
원격 지역이나 백업 전원 설정에서 일반적입니다.
인버터 작동 방식에서 가장 중요한 부분은 파형 제어 에 있습니다 . 최신 인버터는 펄스 폭 변조(PWM)를 사용하여 DC 입력에서 AC 사인파를 합성합니다. PWM은 전압 펄스의 폭을 변화시켜 정현파 형태를 시뮬레이션함으로써 부드럽고 안정적인 출력 전압을 보장합니다.
| 요소 | 기능 |
|---|---|
| 캐리어 신호 | 비교에 사용되는 고주파 삼각파입니다. |
| 기준 신호 | 원하는 사인파를 나타냅니다. |
| 비교기 회로 | 신호를 비교하여 펄스 폭을 결정합니다. |
| 스위칭 장치 | 해당 AC 출력 파형을 생성합니다. |
PWM 기술은 인버터 효율을 높이고 고조파 왜곡을 줄이며 최신 전자 장치와의 호환성을 향상시킵니다.
인버터의 효율은 에너지 손실 없이 DC를 AC로 얼마나 잘 변환하는지를 나타내는 척도입니다. 고효율 인버터는 일반적으로 90~98%의 변환 효율을 달성합니다 . 이는 에너지의 극히 일부만이 열로 손실된다는 의미입니다.
부하 수준: 인버터는 정격 부하의 40~80% 사이에서 가장 효율적으로 작동합니다.
온도: 과도한 열은 변환 효율과 부품 수명을 감소시킵니다.
파형 유형: 순수 사인파 인버터는 더 깨끗한 전력과 더 나은 효율성을 제공합니다.
스위칭 주파수: 주파수가 높을수록 파형이 더 부드러워지지만 열 발생이 증가할 수 있습니다.
| 메트릭 | 설명 | 이상적인 범위 |
|---|---|---|
| 총 고조파 왜곡(THD) | 파형 순도를 측정합니다. | < 3% |
| 전압 조정 | 출력 전압의 일관성. | ±5% |
| 주파수 안정성 | 정확한 AC 주파수(50/60Hz)를 유지합니다. | ±0.1Hz |
고품질 인버터는 안정적인 전압과 주파수를 유지하여 가전제품을 보호하고 전반적인 시스템 신뢰성을 향상시킵니다.
태양 에너지 애플리케이션에서 인버터는 시스템의 중앙 지능 역할을 합니다. 에너지 흐름, 그리드 동기화 및 모니터링을 관리합니다.
DC 수집: 태양광 패널은 DC 전기를 생성합니다.
변환: 인버터는 DC를 그리드 호환 AC로 변환합니다.
동기화: 계통 연결 시스템의 경우 인버터는 전압 및 주파수를 배전 계통과 일치시킵니다.
에너지 분배: 전력은 실시간으로 사용되거나 그리드로 피드백되며 종종 넷 미터링을 통해 크레딧을 얻습니다.
모니터링: 스마트 인버터는 성능을 추적하고 오류를 감지하며 출력을 최적화합니다.
태양광 인버터에는 입력 매개변수를 조정하여 태양광 패널에서 가능한 가장 높은 에너지를 추출하는 MPPT(최대 전력점 추적) 알고리즘이 포함되는 경우가 많습니다.
안정적인 인버터 작동은 비정상적인 조건에서 손상을 방지하는 내장 보호 시스템에 달려 있습니다.
| 보호 기능 | 기능 |
|---|---|
| 과부하 보호 | 부하가 정격을 초과하면 출력을 차단합니다. |
| 단락 보호 | 배선 불량으로 인한 내부 손상을 방지합니다. |
| 과열 차단 | 과열 시 냉각을 활성화하거나 인버터를 차단합니다. |
| 저/고전압 차단 | 극한 전압으로부터 배터리와 가전제품을 보호합니다. |
| 지락 보호 | 누설전류를 감지하여 사용자의 안전을 보장합니다. |
이러한 기능을 통해 최신 인버터는 더욱 안전하고 내구성이 뛰어나며 복잡한 에너지 시스템에 쉽게 통합될 수 있습니다.
인버터가 널리 사용되는 이유는 에너지 관리 및 지속 가능성 측면에서 인버터가 제공하는 수많은 이점 때문입니다.
에너지 효율성: 재생 가능 에너지 사용을 최적화하여 화석 연료에 대한 의존도를 줄입니다.
무정전 전원 공급 장치: 배터리와 함께 사용하면 정전 중에도 전기를 유지합니다.
장치 보호: 민감한 장비에 안정적인 전압과 깨끗한 전류를 제공합니다.
확장성: 소규모 주택이나 대규모 산업 운영에 맞게 맞춤화할 수 있습니다.
환경적 이점: 태양광 및 풍력 시스템을 활성화하여 탄소 배출량을 줄입니다.
인버터의 작동 방식을 이해하면 인버터가 현대 전력 변환 시스템의 초석인 이유를 알 수 있습니다. DC를 AC로 지능적으로 변환하고, 전압과 주파수를 조절하고, 재생 에너지원과 통합함으로써 인버터는 효율적이고 안정적이며 깨끗한 전기를 제공합니다. 가정용 백업, 태양광 설치, 산업용 애플리케이션 등 인버터는 더욱 스마트하고 친환경적인 에너지 솔루션을 향한 세계의 전환을 계속해서 주도하고 있습니다.
1. 인버터는 실제로 어떤 역할을 합니까?
인버터는 배터리나 태양광 패널과 같은 소스의 DC 전기를 가전제품 및 장치에 전원을 공급하는 데 적합한 AC 전기로 변환합니다.
2. 순수 사인파와 수정된 사인파 인버터의 차이점은 무엇입니까?
순수 사인파 인버터는 민감한 전자 제품에 이상적인 깨끗하고 부드러운 AC 전원을 생산하는 반면, 수정된 사인파 인버터는 가격이 저렴하지만 소음이 발생하거나 성능이 저하될 수 있습니다.
3. 배터리 없이 인버터를 작동할 수 있나요?
예. 그리드 연결형 인버터는 배터리 없이 태양광 패널에서 직접 작동할 수 있지만, 오프 그리드 시스템은 에너지 저장 및 안정성을 위해 배터리가 필요합니다.
4. 최신 인버터는 얼마나 효율적인가요?
대부분의 고품질 인버터는 설계, 부하 및 환경 조건에 따라 90~98%의 효율을 달성합니다.
5. 올바른 인버터를 어떻게 선택합니까?
전력 요구 사항, 부하 유형(민감 또는 일반), 파형 선호도, 계통 연결 또는 독립형 작동이 필요한지 여부에 따라 인버터를 선택하십시오.
