변압기는 전기 시스템에 필수적이지만 어떻게 다릅니까? 다양한 응용 분야에서는 승압 및 강압 변압기를 이해하는 것이 중요합니다. 이 기사에서는 각 변환기의 작동 방식과 실제 사용 방법을 살펴보겠습니다. 또한 전자 장치의 전압을 조절할 때 어떻게 관련되는지 배우게 됩니다 . DC-DC 변환기가 이러한 변압기와
승압 변압기는 1차 측의 낮은 전압에서 2차 측의 높은 전압으로 전압을 높이는 전기 장치입니다. 이는 1차 코일을 통과하는 교류(AC)가 자기장을 생성하여 2차 코일에 더 높은 전압을 유도하는 전자기 유도 원리를 기반으로 작동합니다. 이 장치는 전압을 높이면 전송 중 전력 손실을 줄이는 데 도움이 되는 장거리 전력 전송 시스템에 매우 중요합니다.
승압 변압기에서 1차 코일은 더 많은 권선을 갖는 2차 코일에 비해 더 적은 권선을 가집니다. 변압기 전체의 전압 증가는 권선비에 정비례합니다. 즉, 2차 코일의 권선 수가 많을수록 출력 전압이 높아집니다. 예를 들어, 2차 코일이 1차 코일보다 감은 수가 2배라면 2차측의 전압은 1차 전압의 2배가 됩니다.
이 메커니즘은 변압기 코어 내의 변화하는 자기장이 2차 권선에 기전력(EMF) 또는 전압을 유도한다는 패러데이의 전자기 유도 법칙을 기반으로 합니다. 승압 변압기는 효율적인 전력 전송을 위해 전압을 높이는 동시에 전류는 이에 비례하여 감소합니다. 이로 인해 장거리 전력 전송에 따른 손실이 줄어듭니다.
● 권수가 적은 1차 코일, 권선이 많은 2차 코일: 승압 변압기에서 1차 코일은 권선이 적고 2차 코일은 권선이 더 많습니다. 권선 권선의 차이가 전압을 높이는 열쇠입니다. AC가 1차 코일을 통과하면 코어에 자속이 생성되어 2차 코일에 더 높은 전압이 유도됩니다.
● 전압 및 전류 수준에 미치는 영향: 승압 변압기에서는 전압이 증가함에 따라 전류가 그에 비례하여 감소합니다. 예를 들어, 전압이 두 배가 되면 전류는 절반으로 줄어들어 전력이 일정하게 유지됩니다. 이러한 전류 감소는 전송 라인의 저항 손실(I⊃2;R 손실)을 줄이므로 장거리 전송에 중요합니다.
● 예시 애플리케이션:
○ 발전소: 승압변압기는 발전기에서 생산되는 전기의 전압을 11~33kV에서 훨씬 더 높은 수준(220kV 이상)으로 높여 에너지 손실을 최소화하면서 장거리 송전이 가능하게 합니다.
○ 재생에너지: 태양광 및 풍력 에너지 시스템에서는 생성된 전압(예: 태양광 발전소의 경우 600V ~ 1.5kV)을 전송 수준(예: 33kV ~ 132kV)으로 높이기 위해 승압 변압기를 사용합니다.
○ 산업용: 승압 변압기는 엑스레이 장비와 같이 고전압이 요구되는 고전압 산업 기계 및 프로세스에 사용됩니다.
강압 변압기는 1차측의 높은 전압을 2차측의 낮은 전압으로 낮추는 전기 장치입니다. 이 변환은 전자기 유도와 동일한 원리를 통해 발생하지만 승압 변압기와 반대 방향으로 발생합니다. 강압 변압기는 전력 분배 네트워크에 필수적이며, 가정, 기업 및 산업 사용자에게 안전하고 사용 가능한 전압 수준으로 전기를 공급하도록 보장합니다.
강압 변압기에서는 1차 코일이 2차 코일보다 더 많은 권선을 가지므로 변압기 전체의 전압이 감소합니다. 이러한 감소는 권선비에도 비례하므로 2차 코일보다 두 배 많은 권선을 포함하는 1차 코일이 있는 변압기는 2차 측의 입력 전압을 절반으로 줄입니다.
동일한 전자기 유도 법칙이 여기에도 적용됩니다. 변압기 코어의 변화하는 자기장은 2차 코일에서 더 낮은 전압을 유도합니다. 강압 변압기는 일반적으로 높은 전송 전압을 주거용 또는 산업용 애플리케이션에 적합한 더 낮고 안전한 레벨로 변환하는 데 사용됩니다.
● 권수가 많은 1차 코일, 권선이 적은 2차 코일: 강압 변압기에서 1차 코일은 더 많은 권선의 와이어로 구성되고 2차 코일은 권선이 더 적습니다. 이렇게 구성하면 2차측의 전압이 감소합니다. 1차 코일은 고전압 전원에 연결되며, AC가 이를 통해 흐르면서 2차 코일에 더 낮은 전압이 유도됩니다.
● 전압 및 전류 수준에 미치는 영향: 2차측의 전압이 감소하면 전류가 증가합니다. 예를 들어, 전압이 절반으로 감소하면 전류는 두 배가 되어 양쪽에서 전력이 일정하게 유지됩니다.
● 예시 애플리케이션:
○ 배전 네트워크: 강압 변압기는 전압을 높은 수준(예: 132kV)에서 가정 및 기업을 위한 더 낮고 안전한 수준(일반적으로 230V 또는 120V)으로 낮추는 데 사용됩니다.
○ 산업용 애플리케이션: 강압 변압기는 특정 전압 레벨(주로 11kV ~ 33kV 범위)이 필요한 기계 및 장비에 전력을 공급하는 데 사용됩니다.
○ 가전제품: 강압 변압기는 노트북 및 휴대폰 충전기와 같은 장치에 대해 더 높은 전압(예: 110V 또는 220V)을 더 낮은 전압(예: 5V, 12V, 24V)으로 변환합니다.

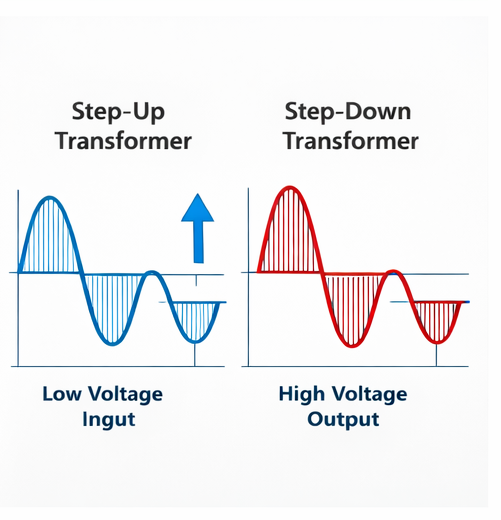

승압 변압기와 강압 변압기의 근본적인 차이점은 전압과 전류를 처리하는 방법에 있습니다. 승압 변압기에서는 전압이 증가하고 결과적으로 전류가 감소합니다. 이러한 전류 감소는 효율적인 장거리 전송에 매우 중요합니다. 전류가 낮을수록 열 형태의 에너지 손실(I⊃2;R 손실)이 줄어들기 때문입니다. 반대로, 강압 변압기는 전류를 증가시키면서 전압을 감소시킵니다. 전류의 증가로 인해 가전제품과 같은 일상적인 애플리케이션에 안전하고 사용 가능한 수준으로 전기가 공급될 수 있습니다.
두 변압기의 효율성은 설계와 적용에 따라 달라집니다. 두 유형 모두 일반적으로 95% ~ 99% 범위의 높은 효율을 달성하지만 승압 변압기는 전류를 최소화하도록 설계되어 전력 전송 시스템에 유리합니다. 반면에 강압 변압기는 최종 사용자 소비에 대한 안전과 적응성을 우선시합니다.
DC-DC 변환기와 관련하여 두 가지 유형의 변압기 모두 전압 조정에서 필수적인 역할을 하며 장치가 최적의 작동을 위해 필요한 전압을 수신하도록 보장합니다. 승압 변압기는 고전력 시스템의 전압을 높이는 데 사용될 수 있는 반면, 강압 변압기는 전자 장치에 더 낮은 전압을 공급하는 데 중요합니다.

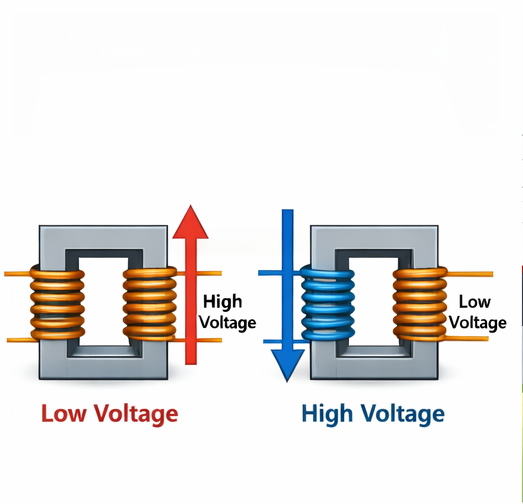

승압 변압기와 강압 변압기를 구별하는 주요 설계 특징 중 하나는 권선비입니다. 승압 변압기에서는 2차 코일이 1차 코일보다 더 많은 권수를 가집니다. 2차 코일의 감은 수가 많을수록 출력에서 더 높은 전압이 유도되므로 이러한 차이로 인해 전압이 높아질 수 있습니다. 이에 반해, 강압 변압기는 1차 코일에 더 많은 감수를 갖고 2차 코일에 더 적은 감수를 가지므로 전압이 감소합니다.
또한 변압기에 사용되는 심재는 효율성에 중요한 역할을 합니다. 승압 변압기는 일반적으로 고전압 작동에 최적화된 재료를 사용하므로 성능 저하 없이 더 높은 전압을 견딜 수 있습니다. 저전압 애플리케이션에 사용되는 강압 변압기는 종종 비용 효율성과 사용 편의성을 우선시하는 재료를 사용합니다.
실제 애플리케이션의 효율성 수준도 다양합니다. 두 유형 모두 높은 효율을 달성할 수 있지만, 승압 변압기는 사소한 손실도 중요할 수 있는 고전력 전송 시스템에 자주 사용됩니다. 반면, 강압 변압기는 주거용 전원 공급 시스템과 같이 에너지 손실은 덜 걱정되지만 안전성과 신뢰성이 가장 중요한 응용 분야에 일반적으로 배치됩니다.
승압 변압기와 강압 변압기는 모두 전력 시스템과 전자 장치에 필수적이며 각각 전압 변환에서 서로 다른 역할을 합니다. 다음은 다양한 산업 분야의 주요 애플리케이션을 비교한 것입니다.
변압기 유형 | 주요 사용 사례 | 예시 애플리케이션 |
승압 변압기 | 효율적인 장거리 전력 전송을 위해 전압을 높입니다. | 발전소, 신재생에너지(태양광, 풍력), 고전압 산업용 장비 |
강압 변압기 | 안전한 유통 및 소비자 사용을 위해 전압을 줄입니다. | 배전망, 주거용 전기, 산업 기계, 가전 제품 |
● 발전: 승압 변압기는 전압을 11-33kV에서 훨씬 더 높은 전송 전압(예: 220kV 이상)으로 높이기 위해 발전소에서 일반적으로 사용됩니다. 이를 통해 손실을 최소화하면서 효율적인 장거리 전기 전송이 가능해집니다.
● 재생 에너지 통합: 태양광 및 풍력 에너지 시스템에서 승압 변압기는 그리드 통합을 위해 생성된 전압(예: 태양광 발전소의 600V ~ 1.5kV)을 더 높은 전송 수준(예: 33kV ~ 132kV)으로 높여 청정 에너지 분배를 촉진합니다.
● 고전압 장비: 승압 변압기는 특수 산업 응용 분야의 고전압 장비에도 필수적입니다. 예로는 작동에 고전압이 필요한 X선 기계 및 산업용 오븐이 있습니다.
● 배전 네트워크: 강압 변압기는 배전 시스템에 광범위하게 사용됩니다. 이 제품은 높은 송전 전압(예: 132kV 또는 400kV)을 주거용으로 안전한 저전압(예: 230V 또는 120V)으로 줄여 소비자에게 안전합니다.
● 산업용: 산업용 애플리케이션에서 강압 변압기는 전압을 기계 및 공장 운영에 적합한 수준(예: 11kV ~ 33kV)으로 변환합니다. 이러한 변압기는 장비가 과부하 없이 안전하게 작동하도록 보장합니다.
● 가전제품: 강압 변압기는 가전제품용 전원 어댑터에서 흔히 볼 수 있으며, 고전압(예: 110V 또는 220V)을 낮은 레벨(예: 5V, 12V 또는 24V)로 변환하여 노트북, 휴대폰, 가전제품과 같은 장치의 안전하고 효율적인 작동을 보장합니다.
승압 변압기와 강압 변압기 중에서 선택할 때 특정 애플리케이션에 적합한 변압기를 선택하려면 여러 가지 요소를 고려해야 합니다.
● 전압 요구 사항: 주요 고려 사항은 전압을 높이거나 낮춰야 하는지 여부입니다. 발전소나 재생 에너지 시스템과 같이 고전압 전송이 필요한 애플리케이션의 경우 승압 변압기가 필수적입니다. 반면, 높은 전송 전압을 주거용 또는 산업용으로 더 안전하고 사용 가능한 수준으로 낮추는 것이 목표라면 강압 변압기가 필요합니다.
● 전력 등급 및 애플리케이션별 요구 사항: 변압기는 애플리케이션에 필요한 전력 등급을 기준으로 선택해야 합니다. 예를 들어 발전소에는 막대한 양의 전기를 처리할 수 있는 고전력 변압기가 필요합니다. 가전제품 및 소형 장비의 경우 전력 정격이 낮은 강압 변압기로 충분합니다.
● DC-DC 변환기: DC-DC 변환기를 통합할 때 일반적으로 강압 변압기를 사용하여 출력 전압이 다양한 DC 전원 장치에 필요한 수준과 일치하는지 확인합니다. 대조적으로, 승압 변압기는 적절한 작동을 유지하기 위해 DC 컨버터에 들어가기 전에 전압을 높여야 할 때 사용됩니다.
승압 변압기와 강압 변압기의 효율은 설계, 사용된 재료, 작동 조건 등 다양한 요소에 따라 달라집니다. 이러한 요소를 최적화하면 에너지 손실을 최소화하고 비용 효율성을 보장하는 데 도움이 될 수 있습니다.
● 설계 고려 사항: 코어 재료 유형 및 권선 구성을 포함한 변압기 설계는 효율성에 중요한 역할을 합니다. 예를 들어, 규소강이나 비정질강과 같은 고품질 코어를 갖춘 변압기는 손실이 적어 전반적인 효율이 향상되는 경향이 있습니다.
● 일반적인 비용 및 유지 관리 고려 사항: 변압기 비용은 크기, 전압 등급 및 사용된 재료에 따라 달라질 수 있습니다. 발전 및 송전에 사용되는 승압 변압기는 일반적으로 더 높은 전압 성능과 고급 절연이 필요하기 때문에 가격이 더 비쌉니다. 강압 변압기는 저전압 애플리케이션용으로 설계되었기 때문에 일반적으로 가격이 저렴하고 설계가 더 단순한 경우가 많습니다. 유지 관리 비용은 변압기 유형과 적용 분야에 따라 달라지며, 고전력 변압기의 경우 더 자주 검사해야 합니다.
● 환경 요인: 온도와 습도는 변압기 성능에 영향을 미칠 수 있습니다. 극한 기후에서 사용되는 변압기는 수명을 보장하기 위해 추가 보호 조치가 필요할 수 있습니다. 예를 들어, IP68 등급 방수 설계를 갖춘 변압기는 실외 환경이나 습도가 높은 장소에서 사용하기에 적합합니다.
요약하자면, 올바른 변압기를 선택하려면 전압 요구 사항, 전력 요구 사항 및 환경 조건을 이해해야 합니다. 변압기는 효율적인 전송을 위해 전압을 높이거나 안전한 소비자 사용을 위해 전압을 낮추는 등 특정 목적을 위해 설계되었습니다. 효율성 및 유지 관리 등을 고려하면 올바른 변압기는 장기적인 가치를 제공하고 안정적인 전력 분배를 보장할 수 있습니다.
승압 변압기는 효율적인 장거리 전력 전송을 위해 전압을 높이는 반면, 강압 변압기는 소비자가 안전하게 사용할 수 있도록 전압을 낮춥니다. 효율적인 전력 분배와 안전한 작동을 위해서는 올바른 변압기를 선택하는 것이 필수적입니다. 변압기는 또한 DC-DC 변환에서 중요한 역할을 하여 장치가 적절한 전압을 받도록 보장합니다. Zhejiang Ximeng Electronic Technology Co., Ltd. 는 안정적인 전압 조정을 보장하는 고품질 변압기를 제공하고 첨단 기술과 고객 중심 솔루션을 통해 가치를 제공합니다.
A: 승압 변압기는 효율적인 장거리 전력 전송을 위해 전압을 높이며, 발전소 및 재생 에너지 시스템에 자주 사용됩니다. 이는 전압 조정을 위해 DC-DC 변환기에 통합되기 전에 전압 레벨을 최적화하는 데 중요한 역할을 합니다.
A: 강압 변압기는 산업 기계 및 가전 제품의 안전한 활용을 위해 전압을 낮춥니다. 이러한 감소는 DC-DC 변환기와의 호환성을 보장하여 민감한 장비의 효율적인 작동을 위한 안정적인 전압을 제공합니다.
A: 장거리 전송을 위해 전압을 높일 때는 승압 변압기를 사용해야 합니다. 효율적인 에너지 사용을 위해 고전압 레벨을 관리하고 효과적으로 변환하려면 DC-DC 변환기가 관련된 애플리케이션에 필수적입니다.
답변: 승압 변압기는 일반적으로 복잡한 설계와 더 높은 전압 정격으로 인해 가격이 더 비쌉니다. 그러나 장거리 전송을 최적화하는 기능은 특히 DC-DC 변환기와 통합될 때 전력 시스템의 운영 비용을 줄여줍니다.
