현대 전자 세계에서는 스마트폰 충전기부터 산업 자동화 시스템까지 모든 장치가 안정적인 전력 변환 소스에 의존합니다. 이러한 변환의 중심에는 전기 에너지를 전자 장비에 필요한 정확한 전압 및 전류로 변환하는 작지만 매우 효율적인 장치인 기존 선형 전원 공급 장치와 달리 스위칭 전원 어댑터는 향상된 효율성, 감소된 열 발생 및 더 작은 폼 팩터를 제공하므로 소비자 및 산업용 애플리케이션 모두에서 없어서는 안 될 요소입니다. 이러한 어댑터의 작동 방식, 장점 및 다양한 분류를 이해하는 것은 모든 전원 관리 요구 사항에 적합한 어댑터를 선택하는 데 중요합니다.스위칭 전원 어댑터가 있습니다.

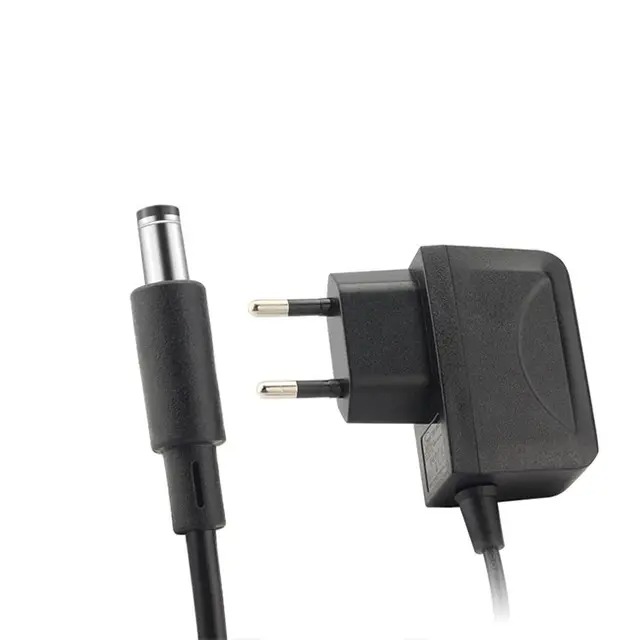

SMPS(스위치 모드 전원 공급 장치) 라고도 불리는 스위칭 전원 어댑터는 일련 의 트랜지스터를 빠르게 켜고 끄는 방식으로 전력을 효율적으로 변환하는 전자 장치입니다. 이 프로세스는 전력 손실을 최소화하면서 출력 전압과 전류를 조절하고 안정화합니다. 스위칭 전원 어댑터는 기존 선형 어댑터처럼 부피가 큰 변압기를 사용하는 대신 고주파 스위칭과 더 작은 구성 요소를 활용하여 더 큰 효율성과 컴팩트한 크기를 달성합니다.
기본적으로 스위칭 전원 어댑터는 원리에 따라 작동합니다 펄스폭 변조(PWM) . 스위치의 '켜기' 및 '끄기' 상태 기간을 제어함으로써 어댑터는 부하에 전달되는 전력량을 세밀하게 조절할 수 있습니다. 이 방법을 사용하면 입력 전압이나 부하 조건의 변동에도 불구하고 어댑터가 안정적인 출력을 유지할 수 있습니다. 이는 민감한 전자 장치에 필수적인 기능입니다.
스위칭 전원 어댑터 의 작동 원리를 이해하려면 전원 변환의 주요 단계를 분석하는 것이 도움이 됩니다. 다음은 단순화된 작업 순서입니다.
| 단계 | 기능 | 설명 |
|---|---|---|
| 입력 정류 | AC를 DC로 변환 | 들어오는 AC 전원은 정류되어 DC 전압으로 필터링됩니다. |
| 고주파 스위칭 | 전력 조절 | 트랜지스터는 고주파수(20~500kHz)에서 스위치를 켜고 끄며 전력 흐름을 제어합니다. |
| 변압기 변환 | 전압 스케일링 | 고주파 변압기는 전압을 원하는 출력 레벨로 조정합니다. |
| 수정 및 필터링 | 깨끗한 DC 출력 생성 | 신호는 다시 정류되고 필터링되어 안정적인 DC 출력을 생성합니다. |
| 피드백 제어 | 규제 유지 | 피드백 회로는 출력을 모니터링하고 스위칭 듀티 사이클을 조정하여 일관된 성능을 보장합니다. |
피드백 루프 는 설계에서 가장 중요한 부분입니다. 피드백 루프는 입력 전압이나 부하 조건이 변화하는 경우에도 출력 전압이 일정하게 유지되도록 보장합니다 이것이 바로 스위칭 전원 어댑터에 뛰어난 안정성과 적응성을 제공하는 것입니다. .
스위칭 전원 어댑터는 다양한 설계로 제공되며 각 설계는 특정 애플리케이션에 적합합니다. 분류는 전력 등급, 변환 토폴로지 및 기능에 따라 다릅니다. 주요 유형은 다음과 같습니다.
| 유형 | 설명 | 일반 애플리케이션 |
|---|---|---|
| AC-DC 스위칭 어댑터 | 교류(AC)를 직류(DC)로 변환합니다. | 노트북 충전기, 라우터, LED 드라이버. |
| DC-DC 컨버터 | 하나의 DC 전압을 다른 DC 전압으로 변환합니다. | 배터리 구동 장치, 자동차 전자 장치. |
| 절연된 어댑터 | 입력과 출력을 분리하기 위해 변압기를 사용합니다. | 의료기기, 통신기기. |
| 비절연 어댑터 | 갈바닉 절연 없음; 더 컴팩트합니다. | 임베디드 시스템, 저전압 회로. |
| 프로그래밍 가능 어댑터 | 출력 전압/전류는 소프트웨어 또는 하드웨어 제어를 통해 조정할 수 있습니다. | 산업 자동화, 실험실 장비. |
각 유형은 운영 영역 내에서 효율성과 안전성을 고려하여 설계되었습니다. 예를 들어, AC-DC 스위칭 전원 어댑터는 소비자 가전 제품 어디에나 있는 반면 절연 어댑터는 민감하거나 위험이 높은 환경에서 감전을 방지하는 데 필수적입니다.
모든 스위칭 전원 어댑터는 조화롭게 함께 작동하는 중요한 전자 부품으로 구성됩니다. 해당 역할을 이해하면 어댑터의 전반적인 성능에 대한 통찰력을 얻을 수 있습니다.
정류기 다이오드: 초기 입력 단계에서 AC를 DC 전류로 변환합니다.
필터 커패시터: 안정적인 DC 출력을 위해 전압 리플을 완화합니다.
스위칭 트랜지스터(MOSFET): 에너지 흐름을 제어하는 고속 스위치 역할을 합니다.
변압기: 전압을 높이거나 낮추고 절연을 제공합니다.
광커플러: 고전압 회로와 저전압 회로 간의 안전한 피드백 통신을 보장합니다.
PWM 컨트롤러 IC: 스위칭 신호를 생성하고 전력 조절 루프를 관리합니다.
출력 인덕터 및 커패시터: 고주파 잡음을 필터링하여 깨끗한 DC 출력을 제공합니다.
각 구성 요소는 효율성, 내열성 및 안전 규정 준수에 최적화되어 있습니다. 이러한 어댑터의 설계 복잡성은 성능, 비용 및 안정성 간의 균형을 반영합니다.
현대 전자 산업에서 스위칭 전원 어댑터의 지배력은 선형 전원 공급 장치에 비해 몇 가지 주요 이점에서 비롯됩니다.
| 기능 | 스위칭 전원 어댑터 | 선형 전원 공급 장치 |
|---|---|---|
| 능률 | 일반적으로 80~95% | 약 50~60% |
| 크기와 무게 | 작고 가볍습니다 | 대형 변압기로 인해 부피가 커짐 |
| 열 생성 | 최소 | 상당한 열 출력 |
| 입력 전압 범위 | 와이드(100~240V AC) | 좁은 |
| 비용 효율성 | 고출력에 더욱 경제적 | 매우 낮은 전력에 비해 가격이 저렴함 |
| 소음 성능 | 필터링 필요 | 당연히 낮은 소음 |
이러한 장점으로 인해 스위칭 전원 어댑터는 에너지 효율적인 설계, 휴대용 장치 및 공간이 제한된 시스템에 이상적입니다. 그러나 오디오 증폭이나 실험실 테스트와 같이 초저잡음이 필요한 시나리오에서는 선형 어댑터가 여전히 사용됩니다.
스위칭 전원 어댑터 의 다양성 덕분에 거의 모든 최신 전자 장치에 전원을 공급할 수 있습니다. 응용 분야는 소형 소비자 기기부터 견고한 산업용 시스템까지 다양합니다. 가장 일반적인 용도는 다음과 같습니다.
가전제품: 스마트폰, 노트북, 태블릿, 스마트 홈 장치.
네트워킹 장비: 라우터, 모뎀 및 PoE 시스템.
LED 조명 시스템: 주거용 및 상업용 조명을 위한 에너지 효율적인 드라이버입니다.
산업 자동화: 제어 시스템 및 프로그래밍 가능 논리 컨트롤러(PLC).
의료 장비: 정밀하고 절연된 전원이 필요한 진단 장치입니다.
자동차 시스템: 전기 자동차 및 인포테인먼트 시스템용 DC-DC 컨버터.
제조업체는 전압, 전류 및 폼 팩터를 조정하여 각 애플리케이션의 고유한 요구 사항에 완벽하게 맞는 어댑터를 설계할 수 있습니다.
최신 스위칭 전원 어댑터는 성능뿐만 아니라 환경 지속 가능성도 고려하여 설계되었습니다. 과 같은 효율성 표준은 Energy Star , DOE 레벨 VI 및 ErP 지침 전력 소비 및 변환 손실에 대한 엄격한 제한을 요구합니다.
이러한 벤치마크를 달성하기 위해 어댑터는 다음을 통합합니다.
전압에 따른 전류 파형 정렬을 개선하는 역률 보정(PFC) 회로입니다 .
전도 손실을 줄이기 위한 동기식 정류 .
유휴 모드에서 0.1W 미만의 전력을 소비하는 저대기 전력 설계입니다 .
고효율 어댑터는 에너지를 절약할 뿐만 아니라 열을 줄여 제품 수명을 연장하고 운영 비용을 낮춥니다. 이는 데이터 센터 및 스마트 홈 시스템과 같은 대규모 배포에서 특히 중요합니다.
모든 에서 안전은 타협할 수 없는 측면입니다 스위칭 전원 어댑터 . 이러한 장치는 높은 전압과 전류를 처리하므로 엄격한 국제 표준을 충족해야 합니다. 가장 일반적인 인증은 다음과 같습니다.
UL(Underwriters Laboratories) – 북미 안전 표준 준수를 보장합니다.
CE(Conformité Européenne) – 유럽 경제 지역에서 판매하려면 필수입니다.
FCC(연방통신위원회) – 전자기 간섭을 제한합니다.
RoHS(유해 물질 사용 제한) - 납이나 수은과 같은 유해 물질의 사용을 제한합니다.
IEC 62368-1 - 오디오/비디오, IT 및 통신 장비에 대한 안전 표준입니다.
이러한 마크가 있는 어댑터는 절연 무결성, 열 관리 및 전기 신뢰성을 보장하기 위해 광범위한 테스트를 거쳤습니다.
올바른 스위칭 전원 어댑터를 선택하려면 다음과 같은 여러 요소를 신중하게 고려해야 합니다.
입력 전압 범위: 지역 전력 표준과 일치합니다(예: 범용 사용을 위한 100~240V AC).
출력 전압 및 전류: 어댑터가 장치의 정격을 충족하거나 약간 초과하는지 확인하십시오.
커넥터 유형 및 극성: 대상 장치와의 호환성을 확인하십시오.
효율성 등급: 더 나은 성능을 위해 Energy Star 또는 레벨 VI 인증 모델을 선택하세요.
환경 조건: 온도, 습도 및 침투 보호(IP 등급)를 고려하십시오.
안전 인증: 항상 지역 또는 산업별 표준을 준수하는지 확인하세요.
올바른 선택은 장치 오작동이나 손상을 방지하는 동시에 신뢰성, 안전성 및 장기적인 에너지 절약을 보장합니다.
스위칭 전원 어댑터는 소형 디자인, 고효율 및 범용 호환성을 결합하여 현대 전자 제품의 중추적인 발전을 나타냅니다. 개인용 장치부터 산업용 시스템까지, 이 어댑터를 사용하면 광범위한 응용 분야에서 안정적이고 효율적인 전력 변환이 가능합니다. 작동, 장점 및 선택 기준을 이해하면 엔지니어, 소비자 및 기업이 점점 더 에너지에 민감한 세상에서 더 현명한 결정을 내릴 수 있습니다.
1. 스위칭 전원 어댑터의 주요 목적은 무엇입니까?
AC 또는 DC 전기 입력을 전자 장치에 전원을 공급하는 데 적합한 고효율의 안정적이고 조정된 DC 출력으로 변환합니다.
2. 스위칭 전원 어댑터가 선형 어댑터보다 더 효율적인 이유는 무엇입니까?
고주파 스위칭 트랜지스터를 사용하여 전력 손실을 최소화하므로 변환 효율이 높아지고 발열이 줄어듭니다.
3. 스위칭 전원 어댑터를 사용해도 안전한가요?
네, UL, CE, FCC 등의 인증을 충족하는 경우 가능합니다. 이를 통해 어댑터는 과전압, 과열 및 단락으로부터 안전합니다.
4. 내 장치에 더 높은 전력량의 스위칭 전원 어댑터를 사용할 수 있나요?
예, 출력 전압이 일치하고 극성이 정확하다면 가능합니다. 장치는 필요한 전력만 끌어옵니다.
5. 스위칭 전원 어댑터의 수명은 얼마나 됩니까? 일반적으로
사용 조건, 부하 수준 및 구성 요소 품질에 따라 3~7년 정도 소요됩니다.
