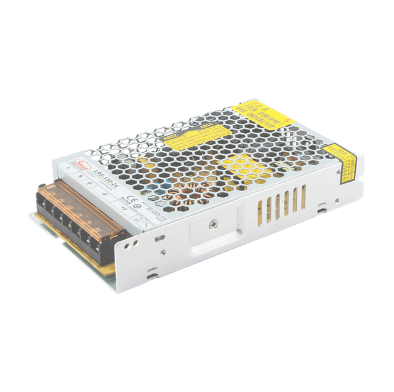

사용 상황에 따라 전압, 전류, 전류 크기, 설치 방법 및 필요한 전력을 결정하십시오. 스위칭 전원 공급 장치을 선택한 다음 스위칭 전원 공급 장치 각 기능에 적합합니다. 또한 스위칭 전원 공급 장치의 부하 및 작동 환경도 고려해야 합니다. 이제 어떤 유형인지 자세히 소개하겠습니다. 스위칭 전원 공급 장치 사용할 수 있습니다. 스위칭 전원 공급 장치를 선택할 때 도움이 되기를 바랍니다. DR-Din 레일 전원 공급 장치.
콘텐츠 목록은 다음과 같습니다.
단일 종단 플라이백 스위칭 전원 공급 장치
단일 종단 순방향 스위칭 전원 공급 장치
자려 스위칭 전원 공급 장치
푸시풀 스위칭 전원 공급 장치
싱글 엔드 싱글 엔드 플라이백 스위칭 전원 공급 장치 이는 고주파 변환기의 자기 코어가 히스테리시스 루프의 한쪽에서만 작동한다는 것을 의미합니다. 소위 플라이백은 스위치 튜브 VT1이 켜졌을 때 고주파 변압기 T의 1차 권선의 유도 전압이 양과 음이고 정류 다이오드 VD1이 꺼진 상태에 있어 에너지를 저장하는 것을 의미합니다. 1차 권선. 단일 종단 플라이백 스위칭 전원 공급 장치는 출력 전력이 20-100W인 저가형 전원 공급 장치 회로로, 동시에 다양한 전압을 출력할 수 있고 더 나은 전압 조정 속도를 갖습니다. 유일한 단점은 출력 리플 전압이 크고 외부 특성이 좋지 않으며 상대적으로 고정된 부하에 적합하다는 것입니다.
싱글 엔드 포워드 스위칭 전원 공급 장치 단일 종단 플라이백 회로와 형태는 유사하지만 작동 조건은 다릅니다. 스위칭 튜브 VT1이 켜지면 VD2도 켜집니다. 이때 그리드는 에너지를 부하로 전달하고 필터 인덕터 L은 에너지를 저장합니다. 스위칭 튜브 VT1이 꺼지면 인덕터 L은 환류 다이오드 VD3을 통해 부하에 에너지를 계속 방출합니다. 이 스위칭 전원 공급 장치에 사용되는 변압기는 구조가 복잡하고 부피가 큽니다. 이러한 이유로 이 회로의 실제 적용은 적습니다.
스스로 흥분하는 사람 스위칭 전원 공급 장치 간헐발진회로로 구성된 스위칭 전원장치로, 현재 널리 사용되고 있는 기본 전원장치 중 하나이다. 자가 여자 스위칭 전원 공급 장치의 스위치 튜브는 스위칭과 발진에서 이중 역할을 하므로 제어 회로가 필요하지 않습니다. 부하가 변압기의 2차측에 위치하여 회로 내에서는 플라이백 상태로 동작하므로 입력과 출력이 서로 절연되어 있는 장점이 있습니다. 이 회로는 고전력 전원 공급 장치뿐만 아니라 저전력 전원 공급 장치에도 적합합니다.
푸시풀의 두 스위칭 튜브 스위칭 전원 공급 장치 구동하기 쉽고 스위칭 튜브의 내전압은 회로 피크 전압의 두 배에 도달해야 합니다. 회로의 출력 전력은 일반적으로 100-500W 범위로 비교적 큽니다.
많은 유형이 있습니다 스위칭 전원 공급 장치, 필요에 따라 적합한 스위칭 전원 공급 장치 또는 DR-Din 레일 전원 공급 장치를 선택할 수 있습니다. 절강 Ximeng 전자 기술 유한 회사 지속적으로 직원의 품질 인식을 향상시키고 제품의 생산 품질을 엄격하게 요구합니다.
