귀하의 장치에 적합한 전원 공급 장치를 사용하고 있습니까? 올바른 스위칭 전원 공급 장치를 선택하면 시스템 성능과 효율성에 큰 영향을 미칠 수 있습니다.
이 기사에서는 스위칭 전원 공급 장치를 선택할 때 고려해야 할 주요 요소를 살펴보겠습니다. 산업용 기계부터 의료 기기까지 특정 요구 사항에 맞춰 최적의 성능을 보장하는 방법을 배우게 됩니다.

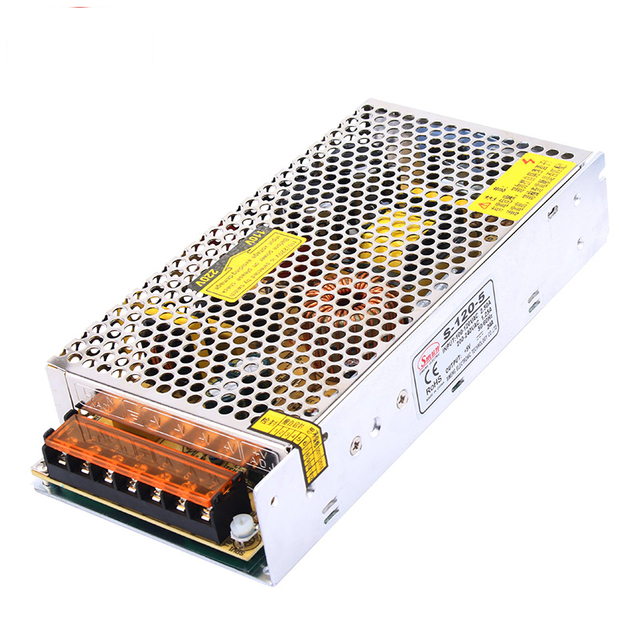

SMPS(스위칭 전원 공급 장치)는 전력을 한 형식에서 다른 형식으로 효율적으로 변환하는 데 사용되는 전자 장치입니다. 변압기와 전압 조정기를 사용하는 기존 선형 전원 공급 장치와 달리 SMPS는 고주파 스위칭을 활용하여 전압과 전류를 조정합니다. 이를 통해 선형 전원 공급 장치보다 더 작고 가벼우며 훨씬 더 효율적입니다. SMPS는 AC 및 DC 입력을 모두 처리하여 다양한 장치에 필요한 출력 전압으로 변환할 수 있습니다.
일반적인 SMPS에서는 발진기가 전원을 빠르게 켜고 끄는 반면 정류기와 필터 구성 요소는 출력을 평활화합니다. 이 고주파수 스위칭은 에너지 손실을 최소화하여 과도한 에너지를 열로 방출하는 선형 전원 공급 장치에 비해 효율이 훨씬 높습니다.
스위칭 전원 공급 장치는 입력 전력을 조정된 출력으로 변환하기 위해 함께 작동하는 여러 가지 필수 구성 요소로 구성됩니다.
요소 | 기능 | 목적 |
정류기 | AC 입력을 DC로 변환합니다. | 추가 처리를 위해 안정적인 DC 제공 |
필터 | DC 출력의 변동이나 잔물결을 완화합니다. | 안정적이고 깨끗한 출력 전압 보장 |
스위칭 레귤레이터 | 출력 전압을 조절하기 위해 입력 전원을 빠르게 켜고 끕니다. | 변동에도 안정적인 전압 유지 |
제어 회로 | 스위칭 프로세스를 관리하고 전압 및 전류를 모니터링합니다. | 최적의 성능과 안정성을 보장합니다. |
이러한 구성 요소를 사용하면 전원 공급 장치가 산업 기계부터 가전 제품에 이르기까지 광범위한 응용 분야의 전력을 효율적으로 변환하고 조절할 수 있습니다.
스위칭 전원 공급 장치는 선형 전원 공급 장치와 다르게 작동하므로 효율성과 설계 측면에서 상당한 이점을 제공합니다.
● 선형 전원 공급 장치: 변압기를 사용하여 입력 전압을 낮추고 선형 레귤레이터를 사용하여 전압을 추가로 조정합니다. 이 공정에서는 에너지 소산으로 인해 많은 열이 발생하므로 부피가 크고 비효율적이며 추가 냉각 시스템이 필요합니다.
● 스위칭 전원 공급 장치: SMPS는 고주파 스위칭을 사용하여 전력을 변환하므로 에너지 손실을 줄이고 열 발생을 최소화합니다. 이 방법을 사용하면 SMPS는 더 작고 가벼운 구성 요소를 사용하고 더 적은 열을 발생시켜 훨씬 더 효율적이게 되며 종종 85% 이상의 효율성을 달성할 수 있습니다.
선형 전원 공급 장치에 비해 SMPS의 장점은 다음과 같습니다.
● 더 높은 효율성: SMPS는 더 많은 입력 전력을 사용 가능한 출력으로 변환하여 열과 에너지 손실을 최소화합니다.
● 소형 및 경량: 고주파 스위칭을 사용하면 구성 요소를 더 작게 만들고 디자인을 더욱 컴팩트하게 만들 수 있어 공간이 제한된 애플리케이션에 이상적입니다.
● 향상된 성능: SMPS는 정밀한 전압 조정을 유지하고 뛰어난 성능으로 다양한 입력 전압을 처리합니다.
스위칭 전원 공급 장치를 선택할 때 시스템의 총 전력 소비를 계산하는 것이 중요합니다. 이는 필요한 전압에 각 장치의 전류를 곱하여 수행할 수 있습니다. 총 전력량이 결정되면 다음 요소를 고려하여 전원 공급 장치가 최대 부하를 처리할 수 있는지 확인하십시오.
1. 안전 여유분 추가: 최대 부하와 전력 소비 급증을 수용할 수 있도록 총 전력량에 항상 20~30%의 여유분을 추가합니다. 이는 과부하를 방지하고 전원 공급 장치가 갑작스러운 전력 수요를 처리할 수 있도록 보장합니다.
2. 부하 유형 고려: 장치마다 전력 요구 사항이 다릅니다.
에이. 정전압: 마이크로컨트롤러 및 기타 저전력 장치에는 정전압이 필요합니다.
비. 정전류: LED 및 배터리 충전기에는 정밀한 전류 조절이 필요합니다.
적절한 안전 마진과 전류 조정 기능을 갖춘 전원 공급 장치를 선택하면 안정적인 시스템 작동이 보장됩니다.
에너지 낭비를 최소화하고 운영 비용을 절감하려면 효율성이 중요합니다. 다음 기능을 갖춘 전원 공급 장치를 찾으십시오.
● 고효율 등급: 85% 이상의 효율 등급을 갖춘 전원 공급 장치는 에너지 손실과 운영 비용을 줄여줍니다.
● 역률 보정(PFC): 활성 PFC는 특히 고부하 애플리케이션에서 중요한 역률을 보정하여 효율성을 향상시킵니다.
● 대기 모드: 대기 모드가 있는 전원 공급 장치는 시스템이 비활성 상태일 때 최소한의 전력만 소비하므로 에너지를 추가로 절약할 수 있습니다.
이러한 에너지 절약 기능은 전기 비용을 낮추고 과열을 방지하여 전원 공급 장치와 연결된 장치의 수명을 연장합니다.
민감한 장치가 제대로 작동하려면 안정적인 전압과 전류가 필수적입니다. 스위칭 전원 공급 장치를 선택할 때 다음 사항을 고려하십시오.
● 전압 조정: 입력 전압이 변동하거나 부하가 변경되는 경우에도 출력 전압이 일정하게 유지되도록 합니다.
● 전류 조정: LED 및 모터와 같은 장치는 손상이나 오작동을 방지하기 위해 정밀한 전류 조정이 필요합니다. 안정적인 전원 공급 장치는 부하나 입력 변화에 관계없이 안정적인 전류를 유지합니다.
● 부하 및 라인 조절:
○ 부하 조절: 연결된 부하의 변동에도 출력 전압을 안정적으로 유지합니다.
○ 라인 레귤레이션: 입력 전압이 변화하더라도 안정적인 출력 전압을 유지합니다.
특히 높은 안정성이 요구되는 애플리케이션의 경우 엄격한 부하 및 라인 조정 사양을 갖춘 스위칭 전원 공급 장치를 선택하십시오.
스위칭 전원 공급 장치에는 안전하고 안정적인 작동을 보장하기 위한 강력한 보호 기능이 포함되어야 합니다. 일반적인 보호 메커니즘은 다음과 같습니다.
● OVP(과전압 보호): 출력 전압이 미리 설정된 수준을 초과할 경우 출력 전압을 제한하여 손상을 방지합니다.
● 과전류 보호(OCP): 전류가 안전 수준을 초과할 때 전류를 제한하여 과부하로부터 보호합니다.
● 단락 보호(SCP): 단락 중에 전원 공급 장치를 분리하여 과도한 전류 흐름을 방지합니다.
● 과열 보호(OTP): 온도를 모니터링하고 온도가 안전 한도를 초과하는 경우 전원 공급 장치를 차단하여 과열을 방지합니다.
이러한 보호 기능은 전원 공급 장치와 연결된 장치를 보호하여 더 긴 수명과 안정적인 작동을 보장합니다.
보호 메커니즘은 전기적 결함을 방지하여 전원 공급 장치의 전반적인 신뢰성을 향상시킵니다. OVP, OCP, SCP 및 OTP를 통합함으로써 전원 공급 장치는 예측할 수 없는 조건에서도 안전한 매개변수 내에서 작동할 수 있습니다. 이로 인해 다음이 발생합니다.
● 장치 안전: 전압, 전류, 온도 변동으로부터 민감한 장치를 보호합니다.
● 가동 시간 증가: 오류 가능성을 줄여 장치가 더 오랫동안 작동되도록 보장합니다.
● 비용 효율성: 시스템이 손상되지 않도록 보호하여 비용이 많이 드는 수리 또는 교체의 필요성을 줄입니다.
이러한 보호 기능은 전원 공급 장치의 기능을 유지하고 안정적인 장치 작동을 보장하는 데 필수적입니다.
스위칭 전원 공급 장치는 고주파 스위칭으로 인해 소음을 발생시키며 이는 민감한 전자 장치에 영향을 미칠 수 있습니다. 오디오 장비나 의료 기기와 같은 애플리케이션의 경우 소음을 최소화하는 것이 필수적입니다. 다음을 갖춘 전원 공급 장치를 찾으십시오.
● 낮은 리플 및 잡음 출력: 잡음에 민감한 환경에서 안정적인 작동을 위해 전원 공급 장치가 낮은 리플 및 전자기 간섭(EMI)을 지정하는지 확인하십시오.
● 차폐 및 필터링: 많은 전원 공급 장치에는 EMI 필터가 내장되어 있어 잡음 방출을 줄여 신호 무결성을 보장하고 성능 중단을 방지합니다.
저잡음 전원 공급 장치를 선택하면 민감한 전자 장치의 원활한 작동이 보장되고 성능에 부정적인 영향을 미칠 수 있는 간섭을 방지할 수 있습니다.
과열은 효율성을 저하시키고 전원 공급 장치의 조기 고장을 초래할 수 있습니다. 특히 고부하 또는 제한된 공간의 응용 분야에서 신뢰성을 유지하려면 효과적인 열 관리가 필수적입니다.
● 냉각 방법: 전원 공급 장치에는 수동 냉각(방열판) 또는 능동 냉각(팬)이 함께 제공됩니다. 용도의 발열 및 환경에 따라 적절한 방법을 선택하십시오.
● 열 등급: 전원 공급 장치가 해당 환경의 온도 범위 내에서 작동할 수 있는지 확인하십시오. 산업용 전원 공급 장치는 일반적으로 열악한 조건을 견딜 수 있도록 더 높은 열 등급을 갖습니다.
효과적인 열 방출은 과열을 방지하고 전원 공급 장치와 전원 공급 장치의 수명을 보장합니다.
전원 공급 장치의 물리적 크기는 시스템의 사용 가능한 공간에 맞아야 합니다. 공기 흐름을 방해하거나 과도한 수정이 필요하지 않고 전원 공급 장치가 잘 맞는지 확인하기 위해 설치 영역을 주의 깊게 측정하십시오.
● 컴팩트한 디자인: 좁은 공간의 경우 필요한 전력 출력을 제공하면서 부피가 큰 구성 요소의 필요성을 줄이는 초박형 또는 개방형 프레임 디자인을 고려하십시오.
● 사용자 정의: 일부 애플리케이션에는 사용자 정의 전원 공급 장치가 필요할 수 있습니다. 이러한 경우 오픈 프레임 옵션을 선택하면 통합 유연성이 향상됩니다.
올바른 크기의 전원 공급 장치를 선택하면 시스템에 원활하게 통합됩니다.
장착 방법은 설치 용이성과 시스템 성능에 영향을 미칩니다. 일반적인 장착 옵션은 다음과 같습니다.
● 개방형 프레임 장착: 전원 공급 장치가 기존 프레임이나 인클로저에 통합되는 맞춤형 구성에 이상적입니다.
● 밀폐형 장착: 먼지와 습기로부터 보호하므로 전원 공급 장치가 물리적 손상에 노출되는 환경에 적합합니다.
● DIN 레일 장착: 산업 응용 분야에서 흔히 사용되는 이 옵션은 특히 좁은 공간에서 설치 및 유지 관리를 단순화합니다.
산업 또는 실외 환경에서 전원 공급 장치를 사용할 때는 IP 등급 및 온도 허용 오차를 고려하십시오.
● IP 등급: IP 등급이 높을수록 먼지와 물에 대한 보호 성능이 향상됩니다. 실외 또는 열악한 환경의 경우 IP 등급이 최소 IP65 이상인 전원 공급 장치를 선택하십시오.
● 온도 내성: 극한 환경에서 사용하려면 온도 내성이 더 높은 전원 공급 장치를 선택하십시오. 산업용 전원 공급 장치는 넓은 온도 범위에서 작동하도록 설계되어 안정적인 성능을 보장합니다.
이러한 고려 사항은 전원 공급 장치가 직면하게 될 조건에서 최적의 성능을 발휘하도록 보장하여 시스템 신뢰성과 수명을 향상시킵니다.
전원 공급 장치를 애플리케이션의 특정 전원 요구 사항 및 특성에 맞추는 것이 중요합니다. LED 스트립, 산업 기계, 의료 기기 등의 응용 분야에는 각각 고유한 요구 사항이 있습니다.
● LED 스트립: 안정성을 보장하려면 일정한 전류 조절이 필요합니다. LED의 현재 요구 사항과 정확하게 일치하는 전원 공급 장치를 선택하십시오.
● 산업 기계: 고강도 애플리케이션의 경우 고전력을 제공하고 입력 전압 변동에 대해 강력한 보호 기능을 제공할 수 있는 전원 공급 장치를 선택하십시오.
● 의료기기: 의료기기는 높은 신뢰성과 낮은 소음을 요구합니다. 전압 조정이 엄격하고 리플이 최소화된 전원 공급 장치를 선택하십시오.
특정 기능은 애플리케이션에 따라 전원 공급 장치의 성능을 향상시킬 수 있습니다.
● 원격 감지: 이 기능은 특히 긴 케이블 연결 시 부하에서 안정적인 전압을 보장합니다.
● 신호 기능: 특히 미션 크리티컬 애플리케이션에서 정전 또는 전력 양호 신호와 같은 상태 표시기를 포함하는 전원 공급 장치를 찾으십시오.
● 무정전 전원 공급 장치(UPS): 가동 중지 시간을 감당할 수 없는 시스템의 경우 정전 중에도 지속적인 작동을 보장하기 위해 UPS 기능이 있는 전원 공급 장치를 선택하십시오.
적절한 전원 공급 장치와 기능을 선택하면 특정 애플리케이션에 대해 안정적이고 효율적이며 안전한 작동을 보장할 수 있습니다.
스위칭 전원 공급 장치를 선택할 때는 전력 요구 사항, 효율성, 보호 기능과 같은 요소를 고려하는 것이 중요합니다. 다양한 옵션을 조사하고 즉각적이고 장기적인 요구 사항을 이해하면 최선의 선택을 하는 데 도움이 될 수 있습니다. Zhejiang Ximeng Electronic Technology Co., Ltd.는 고급 보호 메커니즘과 에너지 절약 기능을 갖춘 고품질 전원 공급 장치를 제공하여 장치의 신뢰성, 효율성 및 안전성을 보장합니다.
A: SMPS(스위칭 전원 공급 장치)는 전력을 효율적으로 변환하여 AC 및 DC 입력을 모두 처리합니다. 컴팩트한 크기, 고효율, 출력 전압을 정밀하게 조절할 수 있는 능력으로 인해 자동화, 전자와 같은 산업 분야에서 널리 사용됩니다.
A: 필요한 전력 출력, 부하 용량 및 효율성을 고려하십시오. 스위칭 전원 공급 장치가 피크 부하를 처리할 수 있고 과전압 및 과전류 보호와 같은 필수 보호 기능을 포함하는지 확인하십시오.
A: 스위칭 전원 공급 장치의 초기 비용은 선형 대안보다 높을 수 있지만 높은 효율성, 에너지 절약 기능 및 낮은 유지 관리 요구 사항으로 인해 수명 주기 동안 운영 비용이 절감됩니다.
A: 전압 조절은 민감한 애플리케이션에서 안정적인 성능을 유지하는 데 중요합니다. 정밀한 전압 조정 기능을 갖춘 스위칭 전원 공급 장치는 연결된 장비가 안전한 한도 내에서 작동하도록 보장하여 손상 위험을 최소화합니다.
A: 스위칭 전원 공급 장치는 높은 효율성을 제공하지만 선형 공급 장치에 비해 소음이 더 많이 발생하고 더 나은 열 관리가 필요할 수 있습니다. 최적의 성능을 위해서는 소음 및 냉각 요구 사항을 신중하게 고려하는 것이 필수적입니다.
