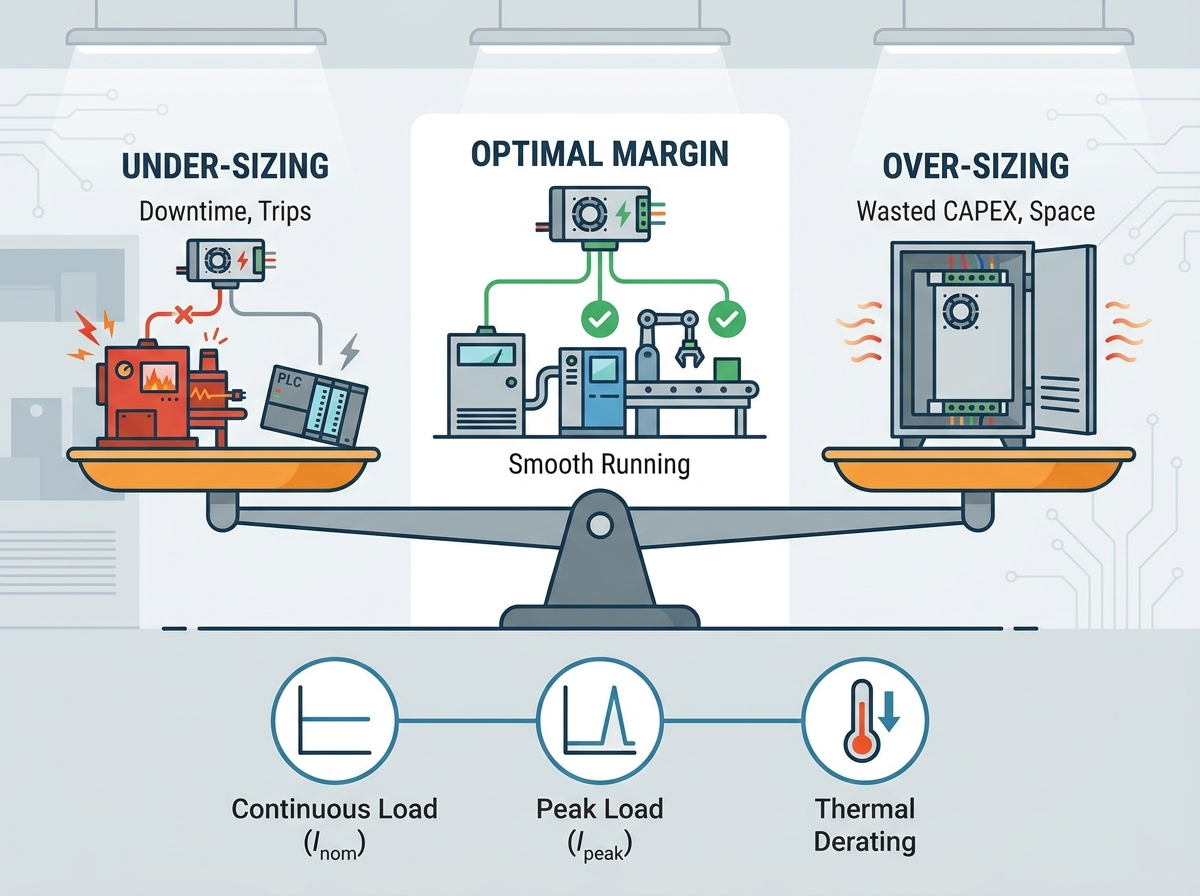

산업 자동화 시스템은 일관되고 안정적인 전력 공급을 통해 발전합니다. 그러나 부적절한 장치에서 단 한 번의 전압 강하로 인해 전체 생산 라인이 갑자기 중단될 수 있습니다. 장비 크기를 축소하면 필연적으로 PLC(프로그래밍 가능 논리 컨트롤러) 동작이 불규칙하게 됩니다. 또한 성가신 트립과 비용이 많이 드는 계획되지 않은 가동 중지 시간을 초래합니다. 반대로, 지나치게 큰 장치는 귀중한 캐비닛 공간을 낭비합니다. 이는 초기 자본 지출(CAPEX)을 불필요하게 증가시킵니다.
정확한 전원 공급 장치 전류 마진을 계산하면 이론적 전기 부하와 혹독한 실제 작동 조건 사이의 중요한 격차를 해소할 수 있습니다. 불필요한 구성 요소 팽창 없이 시스템 신뢰성을 보장합니다. 이 가이드에서는 동적 피크를 처리하기 위한 구체적인 계산 프레임워크를 학습합니다. 또한 필수 온도 경감 규칙과 특정 공급업체 평가 기준을 살펴보겠습니다. 이러한 단계는 전력 사양을 확실하게 마무리하고 산업 프로세스를 원활하게 실행하는 데 도움이 됩니다.
표준 연속 전원 공급 장치 전류 마진은 일반적으로 최대 정상 상태 부하보다 20%~30% 높지만 동적 부하는 별도의 피크 계산이 필요합니다.
피크 전류 지속 시간(예: 3초 대 30밀리초)은 더 큰 연속 공급 장치가 필요한지 아니면 특정 "전력 부스트" 기능이 있는 장치가 필요한지 여부를 엄격하게 나타냅니다.
열 경감 환경은 마진 계산에 큰 영향을 미칩니다. 10A 전원은 60°C에서 7.5A만 공급할 수 있습니다.
폼 팩터 선택(특히 밀폐형 전원 공급 장치 와 DIN 레일 전원 공급 장치 중에서 선택 )은 기본적으로 열 방출과 필요한 안전 여유를 변경합니다.
엔지니어링 팀은 전력 사양 중에 최적의 중간 지점을 찾는 데 자주 어려움을 겪습니다. 엄격한 조달 예산과 장비의 물리적 안전 사이에서 균형을 유지해야 합니다. 이러한 균형을 유지하려면 시간이 지남에 따라 전기 부하가 어떻게 동작하는지에 대한 깊은 이해가 필요합니다.
순전히 공칭 부하만을 기준으로 장치를 선택하면 심각한 작동 위험이 발생합니다. 성가신 트립은 언더사이징의 가장 흔한 증상입니다. 이는 일시적인 스파이크가 장치의 내부 단락 보호를 트리거할 때 발생합니다. 시스템이 예기치 않게 종료됩니다. 가속화된 부품 노후화는 또 다른 숨겨진 위험을 나타냅니다. 최대 한도에서 장치를 계속 작동하면 과도한 내부 열이 발생합니다. 이 열은 전해 콘덴서를 빠르게 저하시킵니다. Arrhenius 방정식에 따르면 작동 온도가 10°C 증가할 때마다 커패시터 수명이 대략 절반으로 줄어듭니다. 또한 크기가 작은 장치로 인해 모터 시동 중에 예기치 않은 시스템 재부팅이 발생하는 경우가 많습니다. 이로 인해 손상된 데이터가 다시 시작되고 활성 생산 배치가 망가집니다.
크기가 작아지는 것을 방지하기 위해 일부 엔지니어는 임의의 100% 안전 여유를 적용합니다. 그들은 계산된 부하를 두 배로 늘리고 막대한 단위를 구매합니다. 이 접근 방식은 뚜렷한 문제를 야기합니다. 첫째, 제어 캐비닛 내부의 물리적 공간이 크게 증가합니다. 패널 공간은 매우 비쌉니다. 둘째, 전기효율이 떨어진다. 스위치 모드 전력 장치는 정격 부하의 50%~80% 사이에서 가장 효율적으로 작동합니다. 단지 20% 용량으로 대규모 장치를 작동하면 불필요한 열 낭비가 발생합니다. 마지막으로, 과도한 규모로 인해 조달 비용이 불필요하게 증가합니다. 결코 활용하지 않을 내부 실리콘과 구리에 대한 비용을 지불하게 됩니다.
최종 사양은 네 가지 목표를 달성해야 합니다. 안정된 상태의 드로우를 편안하게 커버해야 합니다. 전압 강하 없이 알려진 일시적인 스파이크를 수용해야 합니다. 폐쇄형 패널 내부의 환경적 열 경감을 고려해야 합니다. 마지막으로 특정 애플리케이션에 대한 전반적인 가격 대비 성능 비율을 최적화해야 합니다.
신뢰할 수 있는 시스템으로 가는 길은 추측할 수 없습니다. 체계적인 접근 방식을 통해 귀하의 사양이 현실과 일치하도록 보장합니다. 정확한 요구 사항을 결정하려면 이 4단계 엔지니어링 프레임워크를 따르십시오.
모든 활성 구성 요소의 공칭 전류 소비량을 합산하여 시작하십시오. 표준 조건에서 장치가 동시에 작동할 때 부하를 계산해야 합니다. 센서, PLC, 인간-기계 인터페이스(HMI) 및 표준 릴레이를 포함합니다. BOM의 모든 구성 요소에 대한 데이터시트를 검토하세요. 장치에 전력 소비 범위가 나열되어 있는 경우 최대 정상 상태 값을 사용하세요. 이 기준 수치는 귀하의 $I_{nom}$을 나타냅니다.
다음으로 유도성 부하와 용량성 부하를 분리합니다. 이러한 구성 요소에는 전원이 공급될 때 막대한 돌입 전류가 필요합니다. 직류(DC) 모터, 대형 접촉기 및 대형 솔레노이드는 일반적인 유도 부하를 나타냅니다. 이러한 최대 수요의 정확한 기간을 결정하십시오. 모터는 3초 동안 정격 전류의 150%를 끌어낼 수 있습니다. 반대로, LED 드라이버는 단 30밀리초 동안 300%를 요구할 수 있습니다. 이러한 이벤트의 듀티 사이클을 계획하십시오. 빈번한 피크에는 드물고 고립된 이벤트와는 다른 냉각 전략이 필요합니다.
열로 인해 현재 전달이 심각하게 제한됩니다. 선택한 장치에 대한 제조업체의 특정 경감 곡선을 찾아야 합니다. 제어 캐비닛 내부의 최대 예상 작동 온도를 식별하십시오. 대부분의 산업용 장치는 최대 50°C까지 100% 용량을 제공합니다. 이 지점을 넘어서면 일반적으로 섭씨 1도당 2%~2.5%의 용량이 손실됩니다. 최대 온도에서 실제 용량 손실을 계산합니다. 우리는 이것을 열 경감 적자라고 부릅니다.
이제 데이터를 구체적인 계산으로 결합하세요. 다음 규칙을 적용하여 기준선을 설정하고 최고점을 확인하세요.
기준 계산: 권장 정격 = ($I_{nom}$ × 1.25 버퍼) + 열 경감 부족.
피크 확인: 계산된 $I_{peak}$를 장치의 지정된 피크 성능과 비교합니다. 선택한 장치의 인증된 피크 지속 시간이 시스템의 가장 긴 일시적인 이벤트를 초과하는지 확인하십시오.
기본 계산에서 10A 장치를 제안했지만 3초 모터 시동이 20A에 도달하면 선택을 해야 합니다. 20A 연속 장치를 구입하거나 전문적인 200% 전력 부스트 기능을 갖춘 10A 장치를 찾아야 합니다.
동적 하중은 많은 엔지니어를 속입니다. 시스템은 서류상으로는 완벽하게 안전해 보이지만 현장에서는 반복적으로 실패할 수 있습니다. 로드 동작을 이해하면 표준 사양의 함정을 피하는 데 도움이 됩니다.
유도 부하는 전류 흐름의 변화에 대처합니다. 고정 모터에 전압을 가하면 역기전력(EMF)이 부족해집니다. 결과적으로 몇 밀리초 또는 몇 초 동안 공칭 전류의 3~5배를 끌어올 수 있습니다. 표준 전력 장치에는 이러한 대규모 전력 소비를 지원하기 위한 내부 정전 용량이 부족합니다. 그들은 갑작스러운 요구를 잘못으로 본다. 단락 보호를 실행하고 "딸꾹질 모드"로 들어갑니다. 이 모드는 출력을 차단하고 반복적으로 다시 시작합니다. 마진 계산에서 이 동작을 무시하면 모터가 시작되지 않고 단순히 트 위치하게 됩니다.
용량성 부하는 다른 과제를 제시합니다. 빈 커패시터는 전원을 공급하는 순간 단락처럼 작동합니다. LED 드라이버와 복잡한 네트워크 스위치에는 대규모 입력 커패시터 뱅크가 포함되어 있습니다. 이는 엄청나게 가파르고 순간적인 전류 스파이크를 유발합니다. 유도성 스파이크는 몇 초 동안 지속될 수 있지만 용량성 스파이크는 마이크로초 내에 해결되는 경우가 많습니다. 다만 진폭이 심하다. 스파이크로 인해 시스템 전압이 PLC의 최소 작동 임계값 아래로 떨어지면 컨트롤러가 즉시 재부팅됩니다.
짧고 드물게 발생하는 스파이크를 처리하기 위해 연속 전류 정격을 크게 높여서는 안 됩니다. 그렇게 하는 것은 과도한 크기에 대한 우리의 규칙을 위반하는 것입니다. 대신 동적 부하용으로 특별히 설계된 장치를 평가하십시오. "피크 전력" 또는 "전력 부스트" 기능을 제공하는 장치를 찾으세요. 이러한 고급 장치는 3~5초 동안 정격 전류의 150%~200%를 유지할 수 있습니다. 모터 시동을 원활하게 처리합니다. 그 후에 그들은 매우 효율적인 연속 등급으로 다시 안착합니다.
부하 유형 | 일반적인 예 | 돌입 진폭 | 일반적인 기간 | 보호 위험 |
|---|---|---|---|---|
유도성 | DC 모터, 솔레노이드, 접촉기 | 공칭 3~5배 | 100ms ~ 5초 | 딸꾹질 모드를 트리거합니다. |
용량 성 | LED 드라이버, 네트워크 스위치 | 공칭 최대 10배 | 1ms ~ 30ms | 전압 강하 원인 |
저항성 | 히터, 백열전구 | 공칭 1~1.5배 | 동시에 일어나는 | 최소한의 위험 |
마진 계산은 장치가 열을 얼마나 잘 발산하는지에 따라 크게 달라집니다. 폼 팩터는 열 방출을 근본적으로 변경합니다. 물리적 장착 전략에 맞춰 안전 여유를 조정해야 합니다.
DIN 레일 전원 공급 장치는 제어 캐비닛 내부의 표준화된 금속 레일에 직접 장착됩니다. 일반적으로 고밀도 자동화 패널에서 찾을 수 있습니다. 이 폼 팩터는 거의 전적으로 자연 대류 냉각에 의존합니다. 차가운 공기는 하단 통풍구로 들어가 열을 흡수한 후 상단 통풍구로 나갑니다.
이 폼 팩터에 대한 마진을 계산할 때 수직 간격 규칙은 절대적입니다. 제조업체는 장치 위와 아래에 특정 공간 간격을 요구합니다. 두꺼운 전선 덕트 등으로 통풍구를 막으면 내부 온도가 급상승합니다. 인접한 열 발생 장치도 냉각을 방해합니다. 공급 장치 바로 옆에 핫 가변 주파수 드라이브(VFD)를 장착하는 경우 열 경감 적자를 크게 늘려야 합니다. 강제 공기 흐름(캐비닛 팬)을 사용할 수 없는 경우 정체된 열을 보상하기 위해 연속 전류 마진을 더 높여야 하는 경우가 많습니다.
밀폐형 전원 공급 장치에는 보호용 금속 케이스가 있습니다. 일반적으로 섀시 나사를 통해 이러한 장치를 장착합니다. DIN 레일이 고장날 수 있는 독립형 기계, 열악한 공장 바닥 또는 진동이 심한 환경에서 찾을 수 있습니다. 그들은 종종 베이스플레이트 냉각이나 내장된 기계식 냉각 팬을 활용합니다.
밀폐형 장치는 일반적으로 더 높은 주변 온도를 보다 적절하게 처리합니다. 베이스플레이트 냉각은 장비의 중금속 프레임에 열을 직접 전달합니다. 그러나 내부 팬에 의존하는 장치에는 기계적 위험이 따릅니다. 먼지 유입이나 베어링 마모로 인해 기계식 팬이 결국 작동하지 않습니다. 팬이 포함된 밀폐형 장치의 크기를 결정할 때 계산된 전류 부하에서 평균 고장 간격(MTBF)을 평가하십시오. 팬이 죽으면 장치의 출력이 크게 감소되거나 완전히 종료됩니다. 이러한 위험을 완화하기 위해 많은 엔지니어는 팬이 고장나더라도 수동적으로 작동할 수 있을 만큼 큰 밀폐형 장치를 지정합니다.
특징 | DIN 레일 유닛 | 밀폐형 섀시 장치 |
|---|---|---|
냉각 메커니즘 | 자연 대류(굴뚝 효과) | 팬 강제 또는 베이스플레이트 전도 |
공간 효율성 | 고밀도, 수직 방향 | 더 큰 설치 공간, 수평 장착 |
진동 내성 | 보통(레일 클립이 분리될 수 있음) | 우수(안전한 나사 장착) |
감도 저하 | 틈새 간격에 매우 민감함 | 주변 먼지/팬 고장에 민감함 |
데이터시트는 종종 마케팅 용어 뒤에 숨겨진 중요한 제한 사항을 모호하게 만듭니다. 건전한 엔지니어링 회의론을 가지고 공급업체 사양에 접근해야 합니다. 하드웨어가 광고된 대로 작동하지 않는 경우 계산된 마진은 아무런 가치가 없습니다.
단기 최고 정격을 지속적인 작동 용량과 혼동하지 마십시오. 일부 제조업체에서는 장치에 큰 글꼴로 "240W"라고 표시합니다. 그러나 작은 글씨를 읽어보면 3초 동안 240W만 지속된다는 것을 알 수 있습니다. 실제 연속 정격은 120W에 불과할 수 있습니다. 이러한 구별을 숨기는 제조업체를 거부하십시오. 항상 독립적인 검증을 요구하십시오. 정상 상태 열 테스트 결과를 확인하는 UL, TUV 또는 CE 인증을 찾아보세요.
부하가 계산된 마진을 위반할 때 장치가 어떻게 작동하는지 정확하게 평가해야 합니다. 장치는 일반적으로 두 가지 보호 토폴로지 중 하나를 사용합니다.
"정전류 제한"은 무거운 산업용 부하를 시작하는 데 이상적입니다. 부하에 과도한 전류가 필요할 경우 장치는 전류를 최대 한계로 제한합니다. 그런 다음 비례적으로 전압을 떨어뜨립니다. 이를 통해 무거운 모터가 시스템에 충돌을 일으키지 않고 점차적으로 스풀링될 수 있습니다.
반대로 "폴드백" 또는 "히컵 모드"는 과부하가 감지되면 출력을 완전히 차단합니다. 장치는 몇 초 동안 기다렸다가 다시 시도합니다. 실제 단락을 제거하는 데 탁월하지만 히컵 모드는 유도 부하를 시작하는 데 완전히 실패할 수 있습니다. 시스템에 대형 모터가 있는 경우 정전류 제한을 선택해야 합니다.
공급업체 옵션을 필터링하려면 엄격하고 반복 가능한 프로세스를 사용하세요. 다음의 순차적 단계를 따르십시오.
공칭 출력으로 필터링: $I_{nom}$ 계산을 수행하고 25% 버퍼를 추가합니다. 이 연속 등급 미만으로 떨어지는 장치는 폐기하십시오.
피크 지속 시간으로 필터링: 측정된 일시적인 스파이크 지속 시간을 제조업체의 인증된 전력 부스트 창과 일치시킵니다.
열 곡선 확인: 원하는 캐비닛 온도에서 경감 곡선을 상호 참조하십시오. 장치가 60°C에서 1단계 요구 사항을 충족하는지 확인하십시오.
수명을 연장하려면 선택하세요. 남은 선택 사항에 대해 총 수명 주기 비용, 보증 기간, 확립된 MTBF 지표를 비교하세요.
정확한 마진을 계산하는 것은 임의의 추측이 아닌 정확한 데이터 수집을 위한 연습입니다. 정상 상태 하중을 식별하면 기준선이 설정됩니다. 일시적인 스파이크를 매핑하면 유도적인 시작 위험을 성공적으로 탐색할 수 있습니다. 정확한 온도 감소를 적용하면 장치가 열악한 환경에서도 견딜 수 있습니다. 이 체계적인 프레임워크를 따르면 초기 자본 비용을 늘리지 않고도 시스템 무결성을 보호할 수 있습니다.
다음 빌드에 대해 즉각적인 조치를 취하세요. 현재 BOM을 철저하게 검토하십시오. 가장 높은 유도 부하를 분리하고 정확한 피크 지속 시간을 측정합니다. 마지막으로, 최종 구매 주문을 발행하기 전에 항상 공급업체의 열 경감 곡선을 참조하십시오.
A: 최대 연속 로드보다 20~30% 여유가 안정적인 환경을 위한 업계 표준으로 사용됩니다. 그러나 이 일반 규칙은 쉽게 대체됩니다. 특정 열 경감 요구 사항이나 예외적으로 높은 돌입 부하의 경우 안전을 보장하기 위해 맞춤형 계산이 필요합니다.
답: 그렇습니다. 장치는 작동에 필요한 정확한 전류만 끌어옵니다. 그러나 장치 크기를 크게 늘리면(예: 50% 초과) 전기 효율이 감소합니다. 또한 캐비닛 내부의 물리적 설치 공간을 늘리고 초기 하드웨어 비용을 불필요하게 높입니다.
A: 대부분의 산업용 전력 장치는 50°C~60°C 이상에서 용량이 "감소"되거나 손실되기 시작합니다. 내부 캐비닛 온도가 60°C에 도달하면 장치는 정격 연속 전류의 75%만 제공할 수 있습니다. 이러한 열적 부족을 보상하려면 기준 마진을 늘려야 합니다.
A: 특정 내부 토폴로지에 따라 출력 전압이 급격하게 떨어집니다. 또는 장치가 "히컵 모드"로 들어갈 수 있습니다. 이는 장치가 꺼졌다가 계속 다시 시작됨을 의미합니다. 이 동작은 연결된 컨트롤러를 즉시 재설정하고 광범위한 작동 중단 시간을 발생시킵니다.
