단상 EMI 필터는 주전원과 장비 사이에 배치되어 양방향으로 이동하는 전도성 간섭, 즉 부하가 공급 장치에 다시 주입되는 소음과 공급 장치에서 도착하는 소음을 감쇠시키는 수동 네트워크입니다. 이 포트폴리오에 대해 게시된 EMI 필터 범위에는 1A~40A의 단상 및 3상 장치가 포함됩니다. 하나를 선택하면 게시된 4개의 매개변수와 하나의 설치 결정이 내려집니다. 최대 연속 작동 전압, 정격 전류, 연결 유형 및 데이터시트에 인용된 고전위 테스트 전압은 필터가 설치될 환경과 일치합니다. 규정 준수 질문은 별개이며 더 큽니다. 필터는 구성 요소입니다. 중요한 마크는 완제품에 적용되며 필터는 수집한 증거의 일부입니다.

주요 시사점

• 필터는 양방향으로 작동합니다. 이는 장비의 방출을 제한하고 공급 장치에서 발생하는 간섭에 대한 내성을 향상시킵니다.

• 정격 전류는 열 수치입니다. 게시된 등급은 정의된 주변 온도(일반적으로 40°C)에서 인용되며 더 뜨거운 캐비닛에 맞게 필터의 등급을 낮추어야 합니다.

• 연결 유형에 따라 설치가 결정됩니다. 인서트, 라인 배선, 단자대, 볼트 및 IEC 입구 변형은 다양한 패널 방식에 적합합니다.

• 고전위 테스트 전압은 표시가 아닌 공개된 사양입니다. 데이터시트 그림을 해당 어셈블리에 필요한 것과 비교하십시오.

• 단일 극 및 양극 변형은 참조하는 내용이 다릅니다. 전류 등급만 고려하지 않고 접지 배열을 기준으로 선택하십시오.

• 필터는 인증서가 아닌 규정 준수에 대한 하나의 입력입니다. 표준은 최종 장비에 적용되며 공급업체의 자체 선언은 프로젝트 파일에 속합니다.

단상 EMI 필터의 실제 기능

간섭은 어디서 오는가?

스위칭 전원 공급 장치에서 가장 빠른 전환은 가장 넓은 스펙트럼을 생성하는 전환입니다. 정류기 복구, 스위칭 에지 및 기생 용량은 모두 주전원 도체를 따라 다시 이동하는 전류를 생성합니다. 필터는 전류가 인클로저를 떠나기 전에 방향을 바꾸는 저임피던스 경로를 제공하며 대칭적으로 작동합니다. 즉, 동일한 네트워크가 외부에서 도달하는 간섭을 약화시킵니다.

필터는 차동 모드 또는 공통 모드 중 어떤 경로를 보호합니까?

둘 다 물리적으로 다릅니다. 차동 모드 잡음은 활선 도체에서 흘러나와 중성선으로 돌아오므로 직렬 인덕터와 라인-라인 커패시터에 의해 감쇠됩니다. 공통 모드 노이즈는 두 도체 모두에서 흘러나와 접지를 통해 돌아오므로 공통 모드 초크와 라인-접지 커패시터에 의해 감쇠됩니다. 이는 데이터시트를 읽을 때 중요합니다. 바이폴라 또는 2단계로 설명된 변형은 해당 경로 중 하나를 목표로 요소를 추가하는 것이므로 동일한 정격 전류를 가진 두 필터가 동일한 설치에서 다르게 작동할 수 있습니다.

단상 EMI 필터 데이터시트 읽기

전압 및 전류 정격은 무엇을 수정합니까?

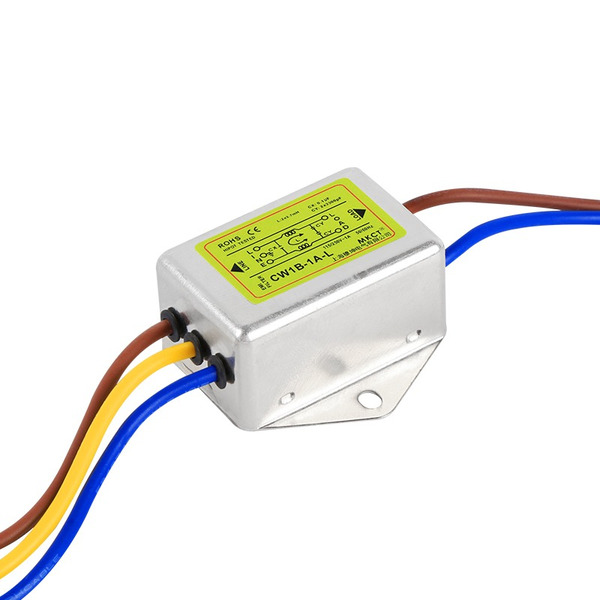

최대 연속 작동 전압은 연결할 수 있는 공급 장치를 고정하고 정격 전류는 열 포락선을 고정합니다. 라인 형 CW1B EMI 필터는 115/250VAC의 최대 연속 작동 전압, 50/60Hz의 작동 주파수, 최대 40°C에서 1A, 3A, 6A 및 10A의 정격 전류 범위를 제공하며 맞춤 설정으로 최대 15A를 사용할 수 있습니다. '최대 40°C'라는 문구는 사람들이 건너뛰는 부분입니다. 40°C 이상으로 작동하는 밀봉된 캐비닛에서 사용 가능한 전류는 명판 수치보다 낮으며, 정격 감소는 옆에 있는 전원 공급 장치에 적용되는 것과 동일한 논리를 따릅니다.

고전위 테스트 전압이 중요한 이유는 무엇입니까?

이는 필터가 어떤 절연 수준으로 제작되고 테스트되었는지 알려주며, 이는 어셈블리 자체 안전 평가에 대한 입력입니다. 동일한 CW1B 데이터시트에는 1500VDC 라인-라인 및 1500VAC 라인-접지의 1분 고전위 테스트 전압, 25/085/21로 분류된 −25°C~+85°C의 작동 및 보관 온도 범위, 라인 터미널 배선 연결 유형이 나와 있습니다. 해당 수치를 구성 요소의 공개된 사양으로 읽고 최종 제품이 충족해야 하는 요구 사항과 어떻게 일치하는지 확인하십시오.

연결 유형에 따라 설치가 어떻게 변경됩니까?

필터가 패널에 기계적으로 결합하는 방법과 패널 주변에 필요한 배선 규칙이 결정됩니다. 삽입형 장치는 빠른 연결 또는 플러그인 종단을 사용하고, 라인형 장치는 직접 배선되며, 터미널 블록 또는 볼트 연결 장치는 정의된 토크 및 라우팅으로 현장 배선을 허용합니다. 벤치에서는 올바르게 측정하지만 캐비닛에서는 오작동하는 필터의 일반적인 원인은 하나의 패널에 혼합된 방식입니다. 왜냐하면 기술자가 필터와 부하 사이에 남겨둔 배선 루프가 필터를 지나 바로 연결될 수 있기 때문입니다.

표 1: 연결 및 장착 변형

설치에 필터 맞추기

패널 마운트 또는 IEC 입구?

IEC 입구 필터는 기기 입구를 필터 네트워크와 통합합니다. 이는 퓨즈 및 스위치 제품군이 통합된 IEC 입구 필터 에 게시된 접근 방식입니다. 이 접근 방식은 조명이 있거나 없는 스위치, 단일 퓨즈 또는 이중 퓨즈에 대한 옵션과 함께 1A~10A의 IEC 소켓 입력 모델을 제공합니다. 이는 흡입구가 노출되어 별도의 필터에 자체 인클로저가 필요한 장비에 대한 정답입니다. 기계 패널의 경우 주전원이 들어오는 지점 가까이에 장착된 단자대 또는 볼트 연결 필터가 일반적인 선택인 반면, 빠른 연결 단자가 있는 삽입형 필터는 최대 40°C에서 게시된 1A ~ 15A 범위가 대부분의 계측기 부하를 포괄하는 벤치에 조립된 장비에 적합합니다.

단극 또는 양극?

단일 극은 필터 네트워크가 구축된 극 수를 나타냅니다. 양극성 변형은 두 번째 참조 경로를 겨냥한 요소를 추가합니다. 접지 배열이 비정상적이거나 단일 스테이지 필터를 장착한 후에도 측정된 공통 모드 잡음이 높게 유지되는 경우 구별이 가장 중요합니다. 둘 다 CW3 및 CW4 제품군 전반에 걸쳐 표준 변형으로 게시되므로 사양표가 아닌 측정을 통해 결정이 내려집니다.

단상 또는 삼상?

단상은 대부분의 산업용 제어 및 계측 장비에 적용되는 반면, CW12B-10A-R~CW12B-40A-R과 같은 3상 3선 버전은 380VAC 공급 장치에 사용됩니다. 삽입형 단상 EMI 필터는 대부분의 자동화 캐비닛이 있는 단극 및 양극 구성 모두에서 3A ~ 30A 대역을 포괄합니다. 부하가 단상인 경우 3상을 선택하면 비용이 추가되고 접지 경로를 제어하기가 더 어려워질 수 있으므로 장비가 실제로 사용하는 공급 장치에 필터를 맞추십시오.

표 2: 모델군 및 현재 등급

위의 등급은 게시된 모델 표에서 인용되었습니다. 주문하기 전에 데이터시트에서 정확한 변형, 주변 정격 및 종단을 확인하십시오.

규정 준수: 장비 제조업체에 CE 마킹이 요구하는 사항

어떤 표준이 적용되고, 무엇에 적용되나요?

표준은 필터가 아닌 제품을 따릅니다. EMC 지침은 적용 가능한 조화 표준을 충족함으로써 충족됩니다. 이는 산업 환경에서는 일반적으로 일반 내성 및 방출 표준인 반면, 다른 범주의 장비는 해당 범주에 특정한 표준을 따릅니다. 안전 측면에서 최종 제품을 관리하는 표준(예: 정보 통신 기술 장비에 대한 IEC/EN 62368-1)은 조립품이 충족해야 하는 절연 및 간격 요구 사항을 설정합니다. 구성 요소인 EMI 필터는 자체 구성 요소 표준인 IEC 60939의 적용을 받습니다. 이는 필터 데이터시트를 읽을 때 유용한 참조 자료입니다. 규정 준수 파트너와 함께 해당 버전과 범위를 확인하세요.

필터만으로는 규정 준수를 제공하지 못하는 이유는 무엇입니까?

방출과 내성은 완성된 어셈블리의 특성이기 때문입니다. 케이블 라우팅, 접지 본딩, 인클로저 품질, 공급 장치의 스위칭 주파수, 캐비닛 내부의 필터링되지 않은 주 배선 길이 모두 측정에 영향을 미칩니다. 필터와 부하 사이에 꼬이지 않은 긴 루프가 설치된 올바른 등급의 필터는 진입점에 직접 장착된 작은 필터보다 성능이 떨어질 수 있습니다. 필터를 여러 변수 중 하나의 제어 변수로 취급합니다.

어떤 문서를 수집해야 합니까?

필터에 대한 공급업체의 자체 선언, 정격 전압, 전류 및 고전위 테스트 수치가 포함된 데이터시트 페이지, 실제로 주문한 변형에 대한 기록을 수집하십시오. 빠른 연결 또는 삽입형 필터를 사용하는 경우 대체 커넥터 부품도 기록하십시오. 대체하면 접촉 저항이 변경되고 프로토타입에서 수행된 소음 측정이 무효화될 수 있기 때문입니다. 개별 엔지니어에게 속한 폴더가 아닌 프로젝트 파일과 함께 모두 보관하세요.

표 3: 필터가 다루는 것과 다루지 않는 것

예시적인 방법일 뿐입니다. SMUN 제품 사양이 아닙니다.

견적을 요청하기 전 선택 워크플로우

1단계 - 공급 및 주파수를 확인합니다. 최대 연속 작동 전압과 장비가 실제로 사용하는 라인 주파수를 설정합니다.

2단계 - 정격 전류를 줄입니다. 명판 전류부터 시작하여 40°C 이상의 실제 내부 주변 온도에 맞게 줄입니다.

3단계 - 간섭 모드를 식별합니다. 측정을 사용하여 차동 또는 공통 모드 간섭이 지배적인지 여부와 단일 극 또는 양극 변형이 표시되는지 여부를 확인합니다.

4단계 - 패널 실습에 종단을 일치시킵니다. 인서트, 라인 배선, 터미널 블록, 볼트 또는 IEC 인렛.

5단계 - 게시된 테스트 전압을 비교합니다. 귀하의 어셈블리가 충족해야 하는 요구 사항에 대해 데이터시트에 인용된 높은 잠재력 수치를 설정하십시오.

6단계 - 장착 위치를 고정합니다. 레이아웃이 허용하는 한 주전원 입구에 최대한 가깝고, 필터링되지 않은 루프는 실행 가능한 가장 짧습니다.

결론

단상 EMI 필터는 최대 연속 작동 전압, 명시된 주변에서의 정격 전류, 종단 유형 및 고전위 테스트 전압 등 4가지 공개 수치에서 선택한 다음 얼마나 잘 설치되었는지 판단하는 구성 요소입니다. 필터와 부하 사이의 루프는 데이터시트가 약속하는 성능의 대부분이 손실되는 곳이기 때문에 선택만큼 설치가 중요합니다.

규정 준수 질문은 구성 요소보다 한 수준 위에 있습니다. 마크는 완제품에 속하며 이를 관리하는 표준은 필터가 아닌 해당 카테고리를 따르며 필터는 결론보다는 증거에 기여합니다. 필터 데이터시트를 규정 준수 문서로 취급하는 것은 설계의 이 부분에서 가장 흔히 발생하는 오해입니다.

견적을 요청하기 전에 공급 전압 및 주파수, 내부 주변의 정격 전류, 측정 결과 간섭 모드, 패널 실무에서 예상되는 종단, 최종 제품이 충족해야 하는 조립 요구 사항을 확인하세요.

FAQ

Q: 단극 변형과 양극 변형 중에서 어떻게 선택합니까?

A: 사양표보다는 측정값을 기준으로 하세요. 단일 극은 일반적인 케이스를 덮습니다. 양극 변형은 두 번째 기준 경로를 겨냥한 요소를 추가하며 단일 스테이지 필터 이후에 측정된 공통 모드 간섭이 높게 유지되는 곳이나 접지 배열이 비정상적인 곳을 고려해 볼 가치가 있습니다.

Q: 정격 전류는 모든 주변 온도에 적용됩니까?

A: 아니요. 게시된 정격은 정의된 주변 온도(일반적으로 CW1B 제품군의 경우 최대 40°C)에서 인용되며 내부 온도가 상승하면 사용 가능한 전류가 감소합니다. 밀봉된 캐비닛에서는 옆에 있는 전원 공급 장치와 마찬가지로 장착 위치에서 측정한 주변 환경에 맞게 필터의 용량을 줄입니다.

Q: 여러 부하에 대해 하나의 필터를 장착할 수 있습니까?

A: 부하가 공급 지점을 공유하는 경우 가능하지만 필터는 결합된 전류와 결합된 간섭을 확인하고 캐비닛 내부의 필터링되지 않은 배선이 더 길어집니다. 주전원이 인클로저로 유입되는 지점(주된 소음원에 가까운 지점)에 필터를 장착하면 일반적으로 모든 것에 서비스를 제공하는 더 큰 필터보다 더 나은 결과를 얻을 수 있습니다.

Q: 고전위 테스트 전압은 무엇을 말합니까?

답변: 필터가 제작되고 테스트된 절연 수준을 설명하며, 정의된 단자 사이에 명시된 전압에서 1분 테스트로 인용됩니다. 게시된 수치를 어셈블리의 자체 안전 평가에 필요한 것과 비교하고 이를 완제품이 준수한다는 증거가 아닌 하나의 입력으로 처리하십시오.

Q: 전원 공급 장치에 이미 필터가 내장되어 있으면 필터가 필요합니까?

답변: 내부 필터가 있는 공급 장치는 자체 터미널의 간섭을 줄이지만 캐비닛 내부의 주 배선은 여전히 ​​남아 있는 모든 것을 전달하고 인근 도체에 연결될 수 있습니다. 추가 필터가 필요한지 여부는 내부 필터가 충분하다고 가정하는 것이 아니라 완성된 조립품을 측정하여 결정됩니다.
