CW4-S
볼트 연결 단상 AC 220V EMI 정화 전력 필터는 파괴적인 전자기 간섭으로부터 전기 시스템을 보호하도록 설계된 중요한 구성 요소입니다. 단상 전력 네트워크용으로 특별히 설계된 CW4-S 및 CW4E-S 시리즈는 탁월한 잡음 억제 기능을 제공하여 산업 및 상업용 장비 모두 신호 저하 없이 원활하게 작동하도록 보장합니다. 이 전력 필터를 제어판이나 장치 섀시에 통합하면 장비 오작동, 예상치 못한 가동 중지 시간 및 규정 준수 문제와 관련된 조달 위험을 효과적으로 완화할 수 있습니다.
이 EMI 전력 필터 시리즈는 실용성과 장기적인 신뢰성을 염두에 두고 설계되었으며 시스템 통합업체 및 장비 제조업체에 상당한 이점을 제공합니다.
컴팩트한 크기 및 쉬운 설치: 공간 절약형 설계로 설계된 이 EMI 전력 필터는 빠르고 간단하며 안전한 섀시 장착을 가능하게 합니다. 이 컴팩트한 디자인은 설치 시간을 크게 단축하고 인건비를 낮추며 혼잡한 전기 제어 패널이나 장비 인클로저 내에서 내부 레이아웃을 최적화합니다.
다용도 볼트 단자 연결: 견고하고 안정적인 볼트 연결 스타일을 갖춘 이 필터는 진동이 있는 환경에서도 안전한 전기 접촉을 보장합니다. 이러한 안정적인 연결은 유지 관리 요구 사항을 최소화하고 접촉 저항을 줄이며 지속적인 작동 중에 전반적인 시스템 안전성을 향상시킵니다.
우수한 EMI 및 RFI 억제: 매우 효과적인 서지 펄스 보호와 함께 우수한 전도성 감쇠 성능을 제공합니다. 무선 주파수 간섭(RFI) 및 전자기 간섭(EMI)을 적극적으로 억제함으로써 전력망 변동, 전압 스파이크 및 고주파 소음으로부터 민감한 다운스트림 구성 요소, 마이크로프로세서 및 센서를 보호합니다.
이 단상 AC 220V EMI 필터는 다목적이며 전력 품질이 필수적인 광범위한 까다로운 환경에 적합합니다.
전기 및 전자 장비: 일반 산업 전자 제품, 전원 공급 장치 및 테스트 장비에 깨끗하고 정제된 전력을 공급합니다. 이는 안정적인 작동을 보장하고 전력선 노이즈로 인한 오작동이나 부정확한 판독의 위험을 크게 줄입니다.
의료 및 가정용 장비: 민감한 의료 진단 장치, 환자 모니터링 시스템 및 고급 스마트 가전 제품에 이상적입니다. 엄격한 신호 무결성을 유지하고 전자기 방출을 최소화하는 것은 환자의 안전과 장치 신뢰성을 보장하기 위한 이러한 응용 분야에서 매우 중요합니다.
자동화 및 데이터콤 시스템: 산업 자동화 컨트롤러(PLC), 로봇 공학, 데이터 통신 네트워크 및 전자 데이터 처리 장비에 적극 권장됩니다. 필터는 주 전원 공급 장치에서 방해가 되는 고주파 간섭을 필터링하여 데이터 패킷 손실, 통신 오류 및 예상치 못한 시스템 재설정을 방지하는 데 도움이 됩니다.
적절한 구성요소를 선택하려면 기술 매개변수를 이해하는 것이 필수적입니다. CW4 시리즈는 엄격한 산업 표준을 충족하도록 제작되었으며 다양한 부하 용량을 수용할 수 있는 다양한 정격 전류를 제공합니다. 견고한 유전 강도와 넓은 작동 온도 범위 덕분에 필터는 까다로운 열 조건에서도 안정적으로 작동합니다.
최대 연속 작동 전압: 250VAC
작동 주파수: 50/60Hz
정격 전류: 3A – 40A @ 40℃ 최대
높은 전위 테스트 전압(1분): 라인-라인 1500VDC / 라인-접지 1500VAC
작동 및 보관 온도 범위: -25℃ ~ +85℃ (기후 범주 25/085/21)
적절한 단극 또는 양극 구성과 특정 애플리케이션 요구 사항에 필요한 전류 정격을 선택하려면 아래의 세부 모델 매트릭스를 참조하십시오.
| 개략도 | 모델 | 명세서 | 현재의 |
 | CW4-3A-S | 볼트로 고정된 단일 극 | 3A |
| CW4-6A-S | 6A | ||
| CW4-10A-S | 10A | ||

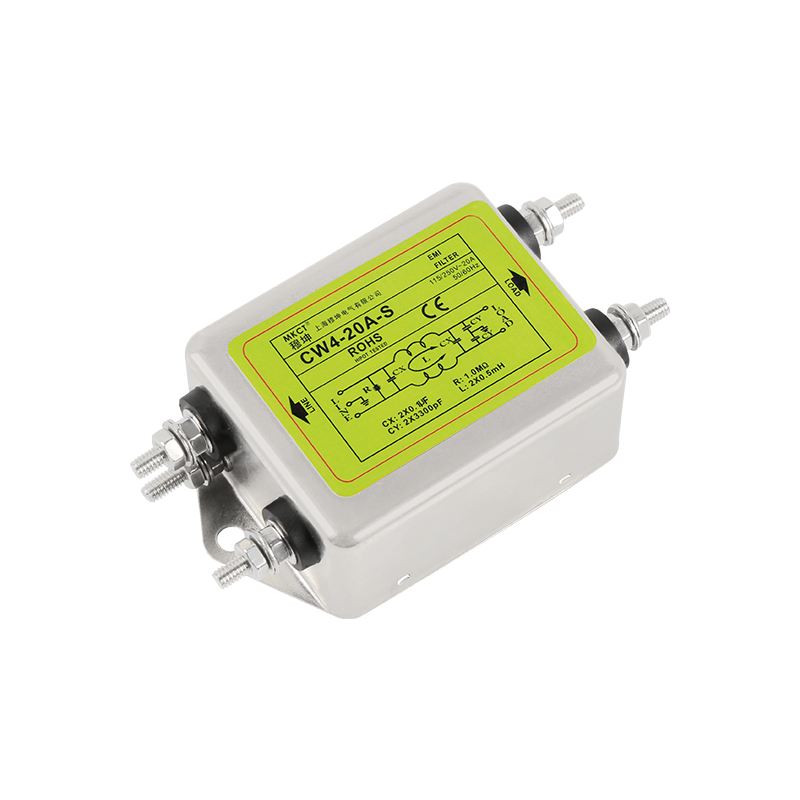

| CW4-20A-S | 20A | ||

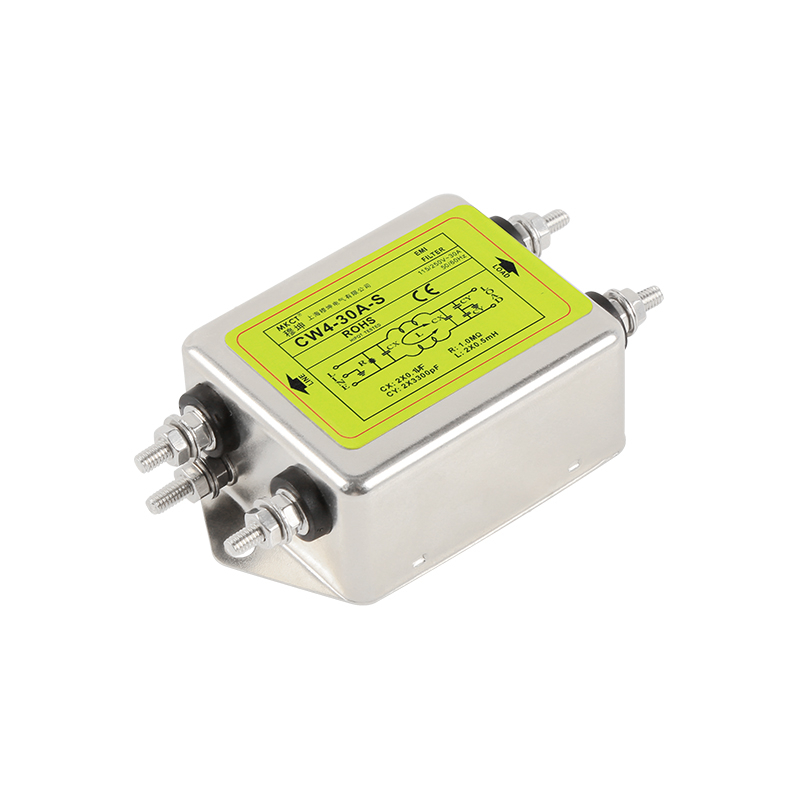

| CW4-30A-S | 30A | ||
| CW4L2-3A-S | 볼트형 양극 | 3A | |
| CW4L2-6A-S | 6A | ||
| CW4L2-10A-S | 10A | ||
| CW4L2-20A-S | 20A | ||
| CW4L2-30A-S | 30A | ||
 | CW4E-3A-S | 볼트로 고정된 단일 극 | 3A |
| CW4E-6A-S | 6A | ||
| CW4E-10A-S | 10A | ||

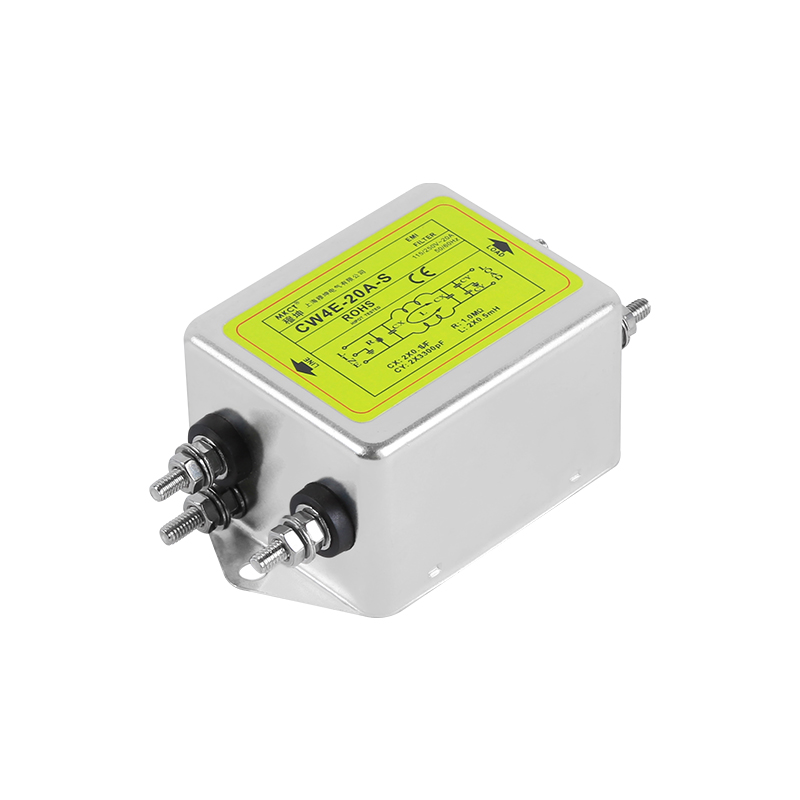

| CW4E-20A-S | 20A | ||

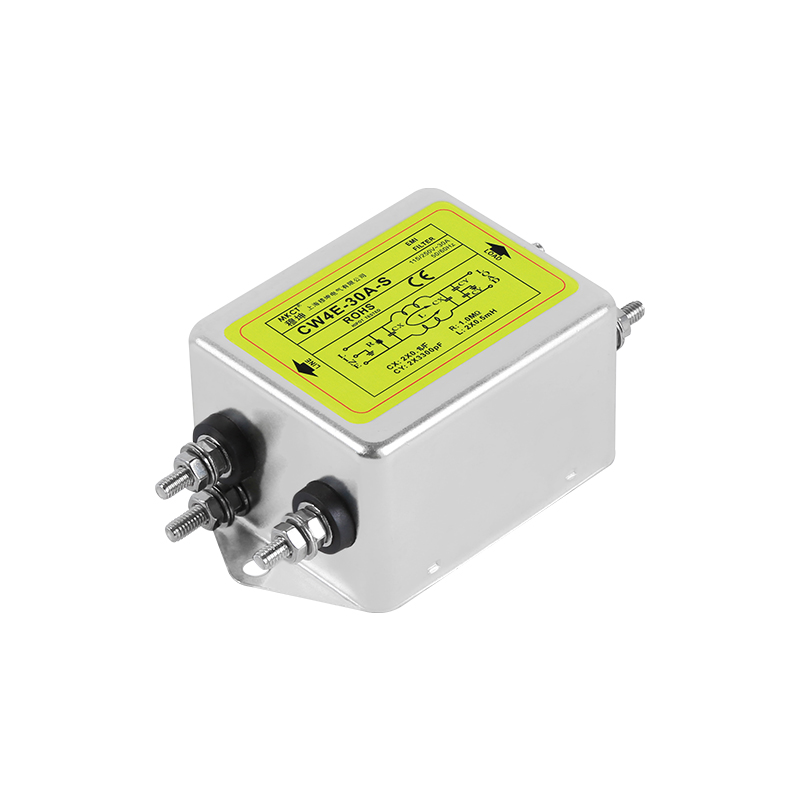

| CW4E-30A-S | 30A | ||

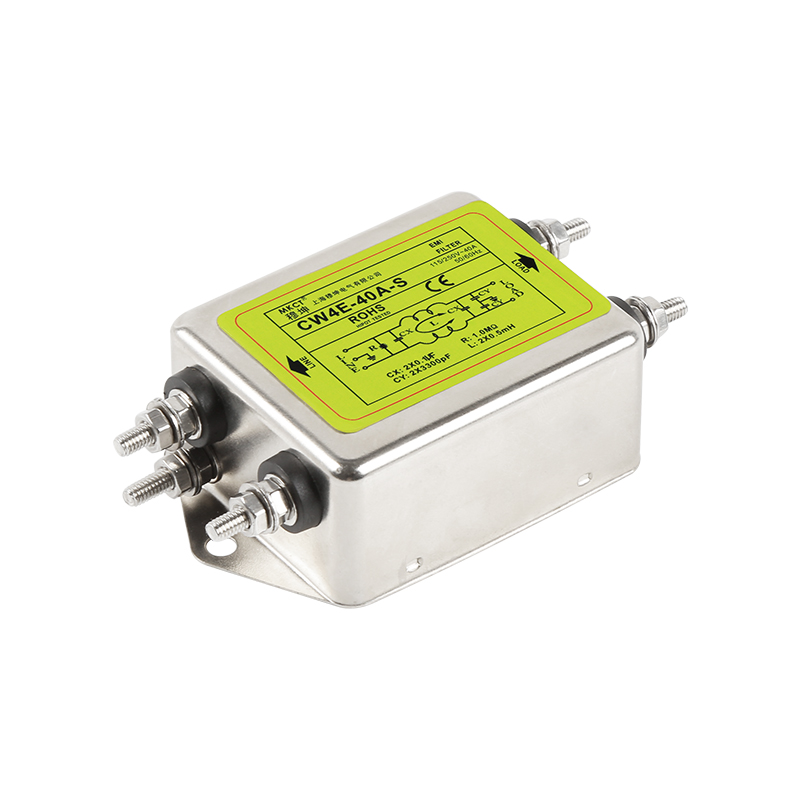

| CW4E-40A-S | 40A | ||
| CW4EL2-3A-S | 볼트형 양극 | 3A | |
| CW4EL2-6A-S | 6A | ||
| CW4EL2-10A-S | 10A | ||
| CW4EL2-20A-S | 20A | ||
| CW4EL2-30A-S | 30A |
포괄적인 성능 곡선, 치수 도면 및 추가 기술 문서를 보려면 옆 탭에 있는 전용 데이터시트 섹션을 참조하십시오.
